优势和特点

  • 最大输出电流:300 mA
  • 输入电压范围:1.6 V至3.6 V
  • 低静态电流: 空载时,IGND = 23 μA ; 300 mA负载时,IGND = 170 μA
  • 低关断电流:< 1 μA
  • 低压差:300 mA负载下为50 mV
  • 输出电压精度:±1%
  • 可提供0.8 V至3.0 V范围内多达31种固定输出电压选项
  • 线路、负载及温度范围内的精度:±3%
  • 利用1 μF小型陶瓷输出电容实现稳定工作
  • PSRR性能:70 dB (10 kHz),73 dB (1 kHz)
  • 低噪声:30 μV rms(VOUT = 0.8 V)
  • 限流和热过载保护
  • 逻辑控制使能
  • 4引脚、0.5 mm间距小型WLCSP封装

产品详情

ADP170/ADP171/ADP172是低电压输入、低静态电流、低压差(LDO)线性调节器,工作电压范围为1.6 V至3.6 V,能够提供高达300 mA的输出电流。驱动300 mA负载时压差仅为50 mV,这种低压差特性不仅可提高效率,而且支持宽输入电压范围。空载时静态电流低至23 μA,使得ADP172成为电池供电便携式设备的理想选择。

ADP172可提供0.8 V至3.0 V范围内的31种固定输出电压选项。利用1 μF小型陶瓷输出电容即可实现稳定工作。ADP172具有出色的瞬态响应性能,所占电路板空间极小,非常适合为数字处理器供电。与普通LDO产品相比,ADP172在100 kHz频率时的电源抑制比(PSRR)高出20 dB至40 dB,堪称模数转换(ADC)混合信号处理器系统的理想电源,并且允许使用更小尺寸的旁路电容。此外,这些器件具有低输出噪声性能,无需额外旁路电容,因而可进一步减少印刷电路板(PCB)元件数量。

短路保护和热过载保护电路可以防止器件在不利条件下受损。ADP172采用4引脚、0.5 mm间距小型WLCSP封装,是适合各种便携式供电应用的业界较小尺寸解决方案。

应用

  • 移动电话
  • 数码相机和音频设备
  • 便携式电池供电设备
  • DSP/FPGA/微处理器电源
  • 后置DC-DC调节

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

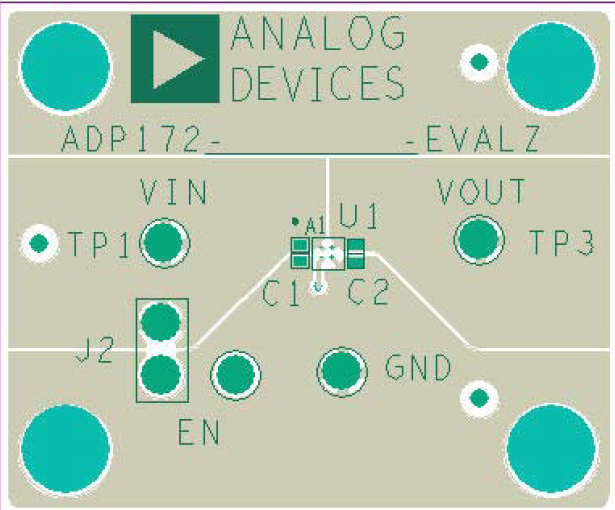

评估套件 (1)

工具及仿真模型

LTpowerCAD

LTpowerCAD®是一种电源设计程序,它选择功率级元件,提供详细效率信息,显示快速环路波特图稳定性和负载瞬态分析,并可导出至LTspice进行仿真。

LTPowerCAD

LTpowerCAD中提供以下器件的设计工具:

ADP172

设计工具

ADI Linear Regulator Design Tool and Parametric Search

Microsoft Excel download tool from ADIsimPower to generate a power supply design complete with a schematic, bill of materials, and performance specifications.
