AD2427

A²B 中线从机 4xPDM XCVR

英文数据手册

Rev. C

量产

顶部

概览

优势和特点
产品详情

优势和特点

A²B 总线特性

线形拓扑结构
- 单主机、多从机
- 节点间距离最长达15 m，整体线缆长度达40m
远距离通信
- 同步数据
  - 多通道 I²S/TDM 至 I²S/TDM
  - 同步时钟，相位在所有节点中对齐
  - 低延迟从机到从机通信
- I²C 至 I²C 控制和状态信息
- GPIO 和中断
总线电源或本地电源从机节点
可使用 SigmaStudio 图形软件工具进行配置
通过AEC-Q100 汽车应用认证

A²B 收发器特性

可配置 A²B 总线主机或从机操作
I²C 接口
8 位到 32 位多通道 I²S/TDM 接口
- 可编程I²S/TDM 数据速率
- 多达 32 路上游和 32 路下游通道
PDM 接口
- 可编程PDM时钟速率
- 最多 4 个高动态范围麦克风输入
同时接收最多4个 PDM 麦克风的 I²S 数据
为每个收发器提供唯一 ID 寄存器
交叉或直通布线
提供可编程设置以优化 EMC 性能

产品详情

汽车音频总线(A²B^®)可在最远相距15 m的两个节点间提供多通道、I²S/TDM链路。它能实现单对差分线缆上的双向同步脉冲编码调制(PCM)数据（比如数字音频）、时钟和同步信号传输。A²B支持直接点对点连接，允许不同位置具有多个菊花链连接节点，以便贡献和/或使用时分多路复用(TDM)通道内容。

A²B是一种单主机、多从机系统，主控制器中的收发器用作主机。该主机能为所有从机节点生成时钟、同步和成帧信号。主机A²B收发器可通过控制端口(I²C)编程，实现配置与回读。A²B数据流中内置该控制端口的扩展版本，可以直接访问从机收发器的寄存器和状态信息，并实现跨距离I²C到I²C通信。

该收发器可通过多通道I²S/TDM接口直接连接到通用数字信号处理器(DSP)、现场可编程门阵列(FPGA)、特定应用集成电路(ASIC)、麦克风、模数转换器(ADC)、数模转换器(DAC)和编解码器。它还提供脉冲密度调制(PDM)接口，可直接连接最多4个PDM数字麦克风。

最后，该收发器还支持A²B总线供电特性，其中主机节点通过用于通信链路的同一菊花链连接的双绞线线缆为从机节点提供电压和电流。

表 1. 产品比较指南
特性	AD2420/ AD2420W	AD2426/ AD2426W	AD2427/ AD2427W	AD2428/ AD2428W	AD2429/ AD2429W
支持主机	否	否	否	是	是
可发现的从机数¹	N/A	N/A	N/A	最高10	最高2
TRX 功能模块	仅 A	仅 A	A + B	A + B	仅 B
支持 I²S/TDM	否	否	否	是	是
PDM 麦克风输入	2 个麦克风²	4 个麦克风	4 个麦克风	4 个麦克风	4 个麦克风
节点间最大线缆长度	5 米	15 米	15 米	15 米	5 米

¹ N/A 表示不适用。
² PDM 麦克风必须连接到 DRX0/IO5 引脚。

应用

音频通信链路
麦克风阵列
- 波束成形
- 免提和车内通信
主动和路噪降噪
音频/视频会议系统

产品分类

音频和视频产品
- 汽车音频总线(A2B®)

领域

请联系您当地的 ADI 销售办事处或 ADI 授权产品经销商，以便获得更多产品信息和技术支持。

产品生命周期量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

评估套件 (7)

EVAL-AD2428WC1BZ

由总线供电的 A²B^® 从机模式（无 I²S/TDM，4 个 PDM 麦克风）

A²B Bus Analyzer

A²B Node Emulator and Bus Traffic Monitor

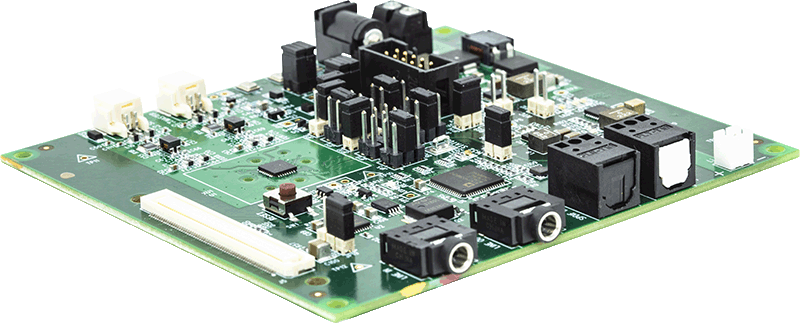

EVAL-AD2428WD1BZ

查看此评估套件详细信息

汽车音频总线(A²B^®)系统由一个单主机和至少一个从机组成，其中主控制器上的收发器用作主机。该主机收发器能为所有从机节点生成时钟、同步和成帧信号，且可通过控制总线(I²C)编程，实现配置与回读。A²B数据流中内置该控制总线的扩展版本，使主机可以直接访问从机收发器的寄存器和从机节点上以I²C连接的外设。收发器可通过I²C和多通道I²S/TDM接口直接连接到PDM麦克风和多个外设。最后，该收发器还支持A²B总线供电特性，其中主机节点通过用于通信链路的以菊花链连接的相同双绞线线缆为从机节点提供电压和电流，从而无需总线供电从机节点上的电源。由于给定A²B系统可采用多种配置，因此可以组合使用多个评估平台以验证系统操作，如下表所示。

产品比较指南
A²B 评估板	主/从	电源	I²S/TDM	PDM 麦克风
EVAL-AD2428WD1BZ	主/从	本地	是	3
EVAL-AD2428WB1BZ	从机	总线	是	2
EVAL-AD2428WC1BZ	从机	总线	否	4
EVAL-AD2428WG1BZ	从机	本地	是	0
ADZS-AD2428MINI	主/从	本地/总线	是	0

请联系您当地的ADI 销售办事处或ADI授权产品经销商，以便获得更多产品信息和技术支持。

优势和特点

AD2428W汽车音频总线A²B^®收发器
- 可编程为A²B主机或从机
- 多通道I²S/TDM接口
- 三个PDM麦克风输入
- 本地供电
  - LT8609——具有2.5μA静态电流的2A/3A峰值同步降压稳压器
  - LTC4040——2.5A电池备用电源管理器
  - LTC3621——1A同步降压稳压器
  - LTC3121——1.5A同步升压DC/DC转换器
- 可使用SigmaStudio^™图形软件工具进行配置

ADAU1452 SigmaDSP^®数字音频处理器
ADAU1761集成PLL的SigmaDSP立体声、低功耗、96kHz、24位音频编解码器
复位、状态和中断LED
跳线控制
- 电源、时钟和同步信号源
- 数据路由

请联系您当地的 ADI 销售办事处或 ADI 授权产品经销商，以便获得更多产品信息和技术支持。

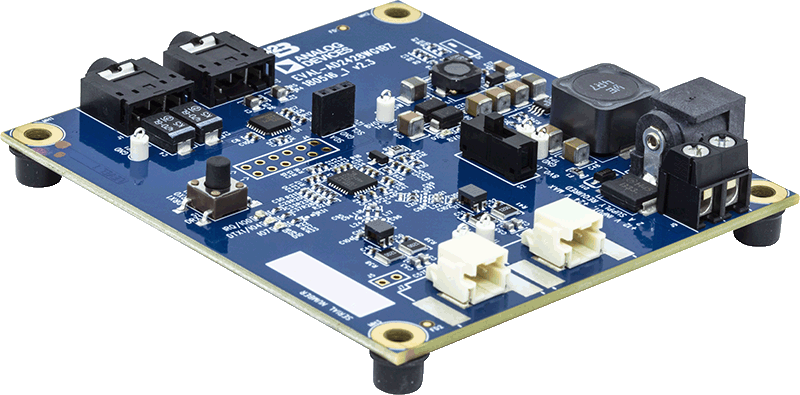

EVAL-AD2428WG1BZ

查看此评估套件详细信息

产品比较指南
A²B 评估板	主/从	电源	I²S/TDM	PDM 麦克风
EVAL-AD2428WD1BZ	主/从	本地	是	3
EVAL-AD2428WB1BZ	从机	总线	是	2
EVAL-AD2428WC1BZ	从机	总线	否	4
EVAL-AD2428WG1BZ	从机	本地	是	0
ADZS-AD2428MINI	主/从	本地/总线	是	0

请联系您当地的 ADI 销售办事处或ADI授权产品经销商，以便获得更多产品信息和技术支持。

优势和特点

AD2428W汽车音频总线A²B^®收发器
- A²B从机操作
- 多通道I²S/TDM接口
- 本地供电
  - LT3505——1.2 A、降压开关稳压器
  - LT1965——1.1 A、低噪声、低压差线性稳压器
ADAU1761集成PLL的SigmaDSP^®立体声、低功耗、96 kHz、24位音频编解码器
EEPROM
电源、状态、GPIO和中断LED
按钮中断产生

请联系您当地的 ADI 销售办事处或ADI授权产品经销商，以便获得更多产品信息和技术支持。

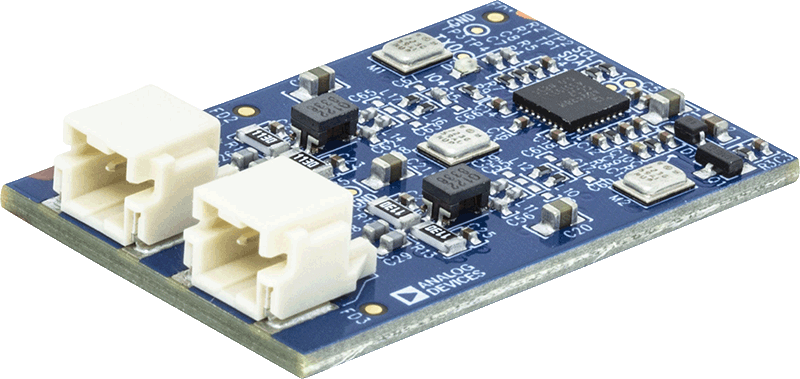

EVAL-AD2428WC1BZ

查看此评估套件详细信息

产品比较指南
A²B 评估板	主/从	电源	I²S/TDM	PDM 麦克风
EVAL-AD2428WD1BZ	主/从	本地	是	3
EVAL-AD2428WB1BZ	从机	总线	是	2
EVAL-AD2428WC1BZ	从机	总线	否	4
EVAL-AD2428WG1BZ	从机	本地	是	0
ADZS-AD2428MINI	主/从	本地/总线	是	0

请联系您当地的 ADI 销售办事处或ADI授权产品经销商，以便获得更多产品信息和技术支持。

优势和特点

AD2428W汽车音频总线A²B^®收发器
- A²B从机操作
- 通过A²B总线供电
四个PDM麦克风输入(INMP621)
GPIO LED

请联系您当地的 ADI 销售办事处或ADI授权产品经销商，以便获得更多产品信息和技术支持。

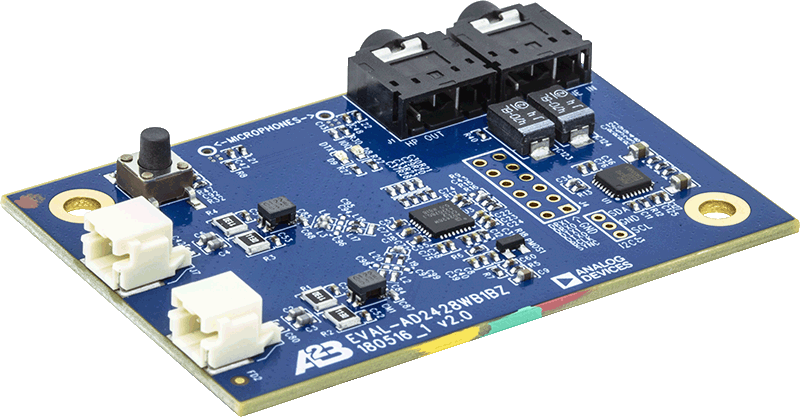

EVAL-AD2428WB1BZ

查看此评估套件详细信息

产品比较指南
A²B 评估板	主/从	电源	I²S/TDM	PDM 麦克风
EVAL-AD2428WD1BZ	主/从	本地	是	3
EVAL-AD2428WB1BZ	从机	总线	是	2
EVAL-AD2428WC1BZ	从机	总线	否	4
EVAL-AD2428WG1BZ	从机	本地	是	0
ADZS-AD2428MINI	主/从	本地/总线	是	0

请联系您当地的 ADI 销售办事处或 ADI 授权产品经销商，以便获得更多产品信息和技术支持。

优势和特点

AD2428W汽车音频总线A²B^®收发器
- A²B从机操作
- 多通道I²S/TDM接口
- 两个PDM麦克风输入
- 通过A²B总线供电
ADAU1761集成PLL的SigmaDSP^®立体声、低功耗、96 kHz、24位音频编解码器
状态和中断LED
按钮中断产生

请联系您当地的 ADI 销售办事处或 ADI 授权产品经销商，以便获得更多产品信息和技术支持。

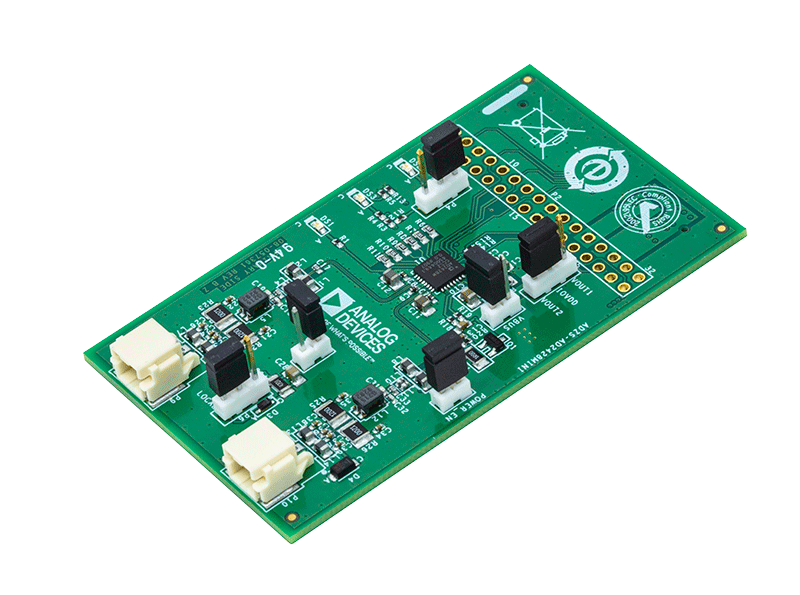

ADZS-AD2428MINI

查看此评估套件详细信息

ADZS-AD2428MINI 是一款低成本、微型分线板，可以与 EV-SOMCRR-EZKIT （通过 100 引脚连接器）或任何定制板（通过 32 引脚 0.1“ 接头）连接。支持主节点和远程节点功能，以及总线和本地电源配置。

汽车音频总线 (A²B^®) 系统由一个主机和至少一个从机组成，主控制器中的收发器用作主机。主收发器能为所有从节点生成时钟、同步和成帧信号，且可通过控制总线 (I²C) 编程，从而实现配置与回读。A²B 数据流中内置该控制总线的扩展版本，使主机能够直接访问从属收发器寄存器以及从节点上任何连接 I²C 的外设。

收发器可通过 I²C 和多通道 I²S/时分复用接口直接连接到 PDM 麦克风和多个外设。最后，收发器还支持 A²B 总线供电特性，其中主节点通过用于通信链路的同一菊花链双绞线线缆为从节点提供电压和电流，从而无需让总线供电的从节点进行供电。由于给定 A²B 系统可采用多种配置，因此可以组合使用多个评估平台以验证系统操作，如下表所示。

产品比较指南
A²B 评估板	主/从	电源	I²S/TDM	PDM 麦克风
EVAL-AD2428WD1BZ	主/从	本地	是	3
EVAL-AD2428WB1BZ	从机	总线	是	2
EVAL-AD2428WC1BZ	从机	总线	否	4
EVAL-AD2428WG1BZ	从机	本地	是	0
ADZS-AD2428MINI	主/从	本地/总线	是	0

请联系您当地的 ADI 销售办事处或 ADI 授权产品经销商，以便获得更多产品信息和技术支持。

优势和特点

AD2428W 汽车音频总线 A²B^® 收发器

多通道 I2S/时分复用接口

主模式和远程模式（本地电源&总线电源）
100 引脚连接器，用于连接 EV-SOMCRR-EZKIT
A2B 分线板

32 引脚、0.1 英寸接头连接器，客户可用来连接自己的设计

EEPROM
LT8620 – 2A，降压型开关稳压器
电源、状态、GPIO 和中断 LED

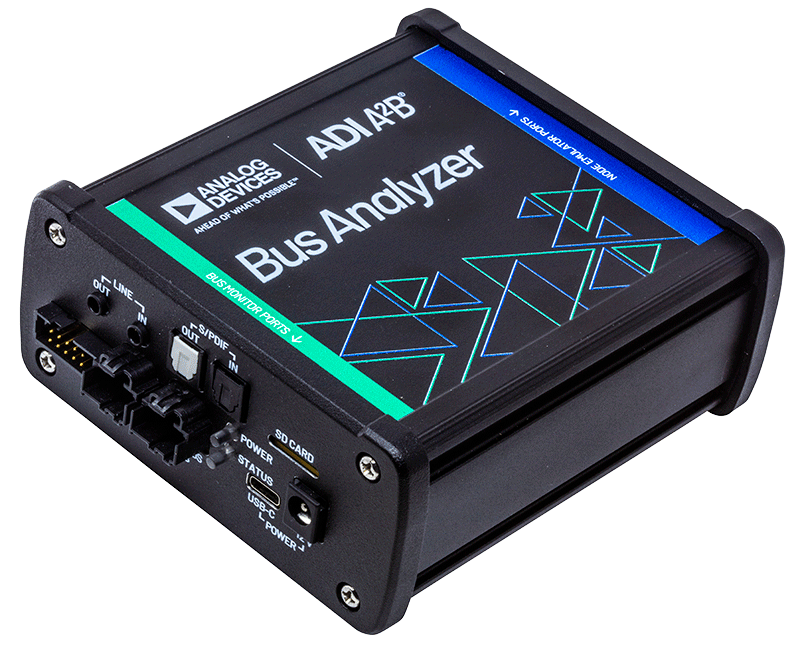

A²B Bus Analyzer

查看此评估套件详细信息

ADI A²B Bus Analyzer is a robust development tool supporting the design and debug of AD242x/3x based A²B networks. It can be configured to act as active bus emulation tool and/or as a passive bus monitor.

The tool consists of the following main components:

Hardware unit
- A²B Main/Sub node emulation
- Passive bus traffic monitor
- Variety of audio input/output interfaces
- High speed USB Interface for audio and control communication
GUI application
- Intuitive GUI for device configuration and control
- Capture/playback of Real-time audio streams and bus traffic on PC
- Inject test tones/streams from PC on to the bus for debug
- A²B Network/node management and diagnostics
- Audio streaming over USB using ASIO/ALSA/CoreAudio
- Support for Windows, Linux, MacOS
SDK
- Software Development Kit (SDK) to create custom applications

The tool can be used in the following scenarios:

Engineering – Design & Development
Test & Validation
Pre-production Testing
In-Vehicle Testing/Debug

优势和特点

Key Product Features

Node Emulator
- AD243x — Main/Sub node — Standard/High Power
- AD242x — Main/Sub node
A²B Bus Traffic Monitor
Simultaneous Monitor and Emulator operation
Selectable audio interface
- Analog I/O
- Digital SPDIF I/O
- USB2.0 Audio Class
- Streaming from/to PC
Intuitive Graphical User Interface
- Supported on Windows, Linux, MacOS
Software Development Kit (SDK)

Key Benefits

Powerful, multi-function HW
Supports Rapid development
HW locked license
Software push notifications
Seamless integration to SigmaStudio+
Fully compatible with SigmaStudio

Contact your nearest Analog Devices sales office to complete the Non-Disclosure Agreement (NDA) required to receive additional product information. For technical support, send email to a2b.analyzer.support@analog.com. Additional support is available from your Analog Devices local sales.

软件

A²B Bus Analyzer Software

WIKI

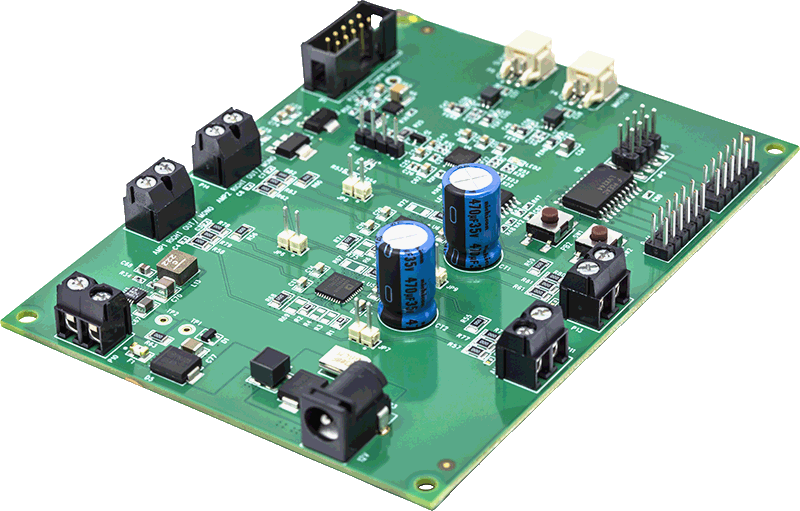

ADZS-AUDIOA2BAMP

查看此评估套件详细信息

A²B D类放大器模块利用ADI的低延迟A²B音频总线技术，内置通过A²B总线从系统中连接的A²B节点接受音频的AD2428W A²B收发器（用作A²B从机）。ADZS-AUDIOA2BAMP模块将接收到的A²B数据驱动至一对高效率、数字输入、立体声SSM3582 D类音频放大器。音频以数字方式传输到放大器，从而尽量减少数字环境中信号损坏的可能性。更多信息参见SSM3582数据手册。

由于A²B D 类放大器模块是A²B从节点，因此必须与主节点一起整合到A²B系统中，如 SHARC^® 音频模块或 A²B 主评估板。A²B D类放大器模块使用随附的A²B双绞线电缆连接到系统。

优势和特点

两个SSM3582高效率D类放大器
- 输入：4个单声道（或2个立体声）通道，由
  - 通过A²B连接的SHARC^®音频模块（或另一个A²B源）提供
  - 连接至12引脚接头的TDM I2S源
- 输出：4个放大扬声器通道（每个15W）或2个“桥接”放大通道（每个50W）。每个SSM3582可以提供：
  - 2× 14.67 W输出（采用12 V电源供电，驱动至4 Ω负载，<1% THD + N时），或
  - 1× 49.69 W输出（采用16 V电源供电，驱动至2 Ω负载，<1% THD + N时）
- D类放大器桥接模式可用于支持2.1音频配置
AD2428W低延迟A2B音频总线收发器
- 通过双绞线电缆（随附）连接至SHARC音频模块（或另一个A²B源）
- 两个路由至I/O引脚的按钮（可由任何系统A²B节点检测）
- 两个路由至LED的GPIO引脚（可由任何系统A²B节点驱动）
可通过A²B级联，提供8个放大输出通道以支持7.1和其他扬声器配置
可使用通过A²B连接的其他模块，或直接连接到SHARC音频模块扩展端口的散热器实现进一步扩展
完全集成的A2B软件和驱动程序，采用SHARC 音频模块裸机音频框架和SigmaStudio^® A²B 软件包

文档

数据手册 (1)

PDF

2.01 M

AD242x/AD242xW Automotive Audio Bus A²B Transceiver Data Sheet (Rev. C)

用户手册 (6)

PDF

2.26 M

AD242x/242xW Technical Reference Manual (Rev. 1.1)

PDF

661.67 K

EVAL-AD2428WD1BZ User Guide (Rev. 1.1)

PDF

373.54 K

EE-421: EVAL-AD2428WG1BZ Evaluation Board User Guide (Rev. 1)

PDF

287.41 K

EE-420: EVAL-AD2428WC1BZ Evaluation Board User Guide (Rev. 1)

PDF

499.82 K

EE-419: EVAL-AD2428WB1BZ Evaluation Board User Guide (Rev. 1)

WIKI

A²B Class-D Amplifier Module User Guide

集成电路异常 (1)

PDF

165.71 K

AD2426/AD2427/AD2428 Silicon-Anomalies (Rev. C)

产品聚焦 (1)

PDF

903 K

AD242x(W) Enhanced Automotive Audio Bus Transceivers

软件代码及系统需求

Software Development Tools

SigmaStudio

SigmaStudio^™图形开发工具是专用于SigmaDSP^®音频处理器的编程、开发和调整软件。

A²B^® Software

A²B network design tool and embedded software stack that allows audio network designers to graphically design an A²B network and deploy it into an embedded platform.
