ユーザ・ガイド Rev. A
1 すべてを表示
評価用ソフトウェア
1 すべてを表示

製品概要

機能と利点

  • AD7768用のフル機能評価用ボード

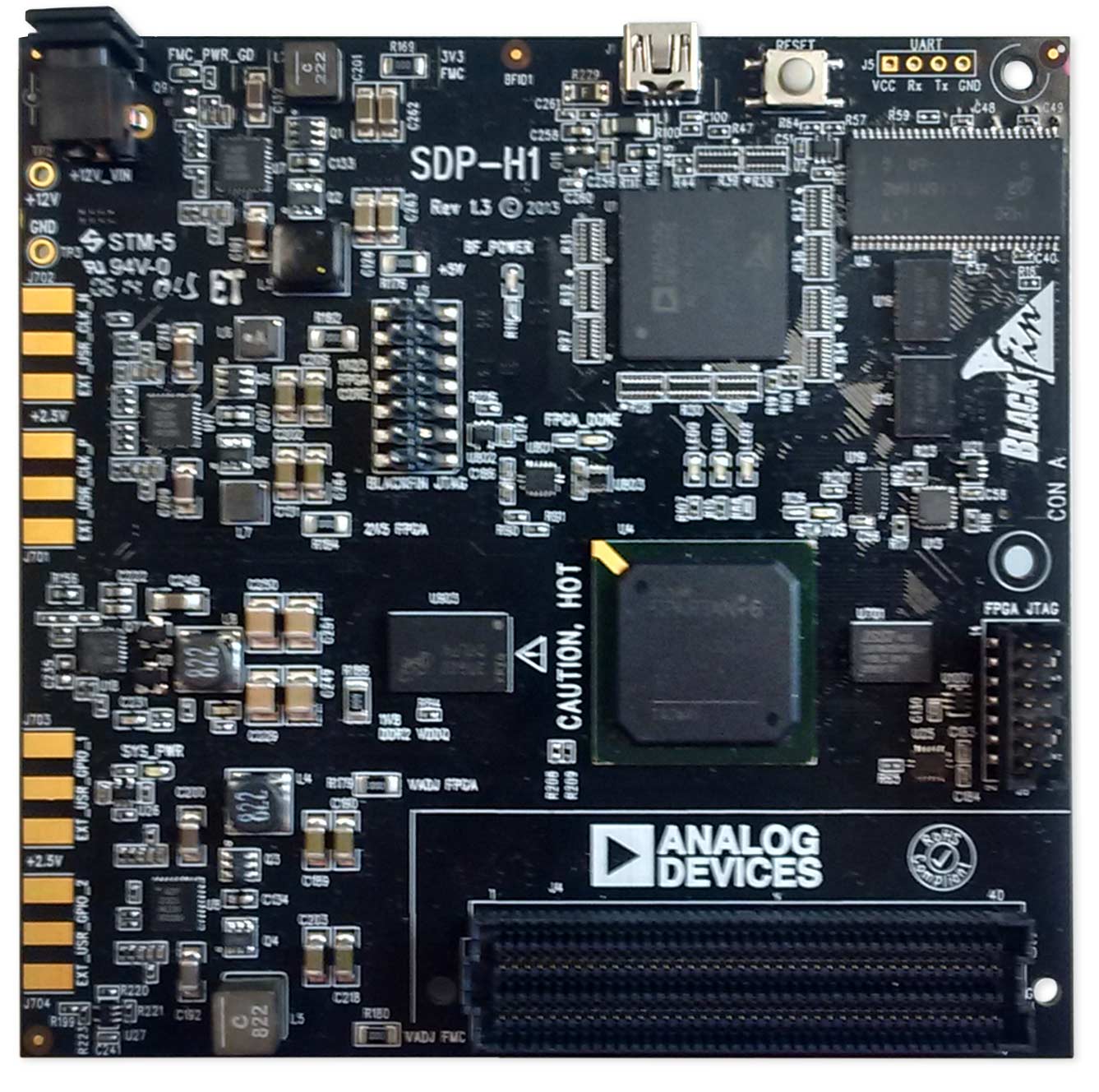

  • SDP-H1システム・デモンストレーション・プラットフォーム（EVAL-SDP-CH1Z）と組み合わせてのPC制御
  • PCソフトウェア制御およびデータ分析
  • 時間および周波数領域
  • スタンドアロン・ハードウェア機能


製品概要

EVAL-AD7768FMCZ評価用キットは、24ビット、256kSPSのA/Dコンバータ（ADC）であるAD7768を搭載しています。7V～9Vの外部ベンチ・トップ電源は、5Vと3.3Vにレギュレートされ、AD7768に給電して部品をサポートします。EVAL-AD7768FMCZボードは、EVAL-SDP-CH1Zマザーボードへの接続を介してPCのUSBポートに接続します。

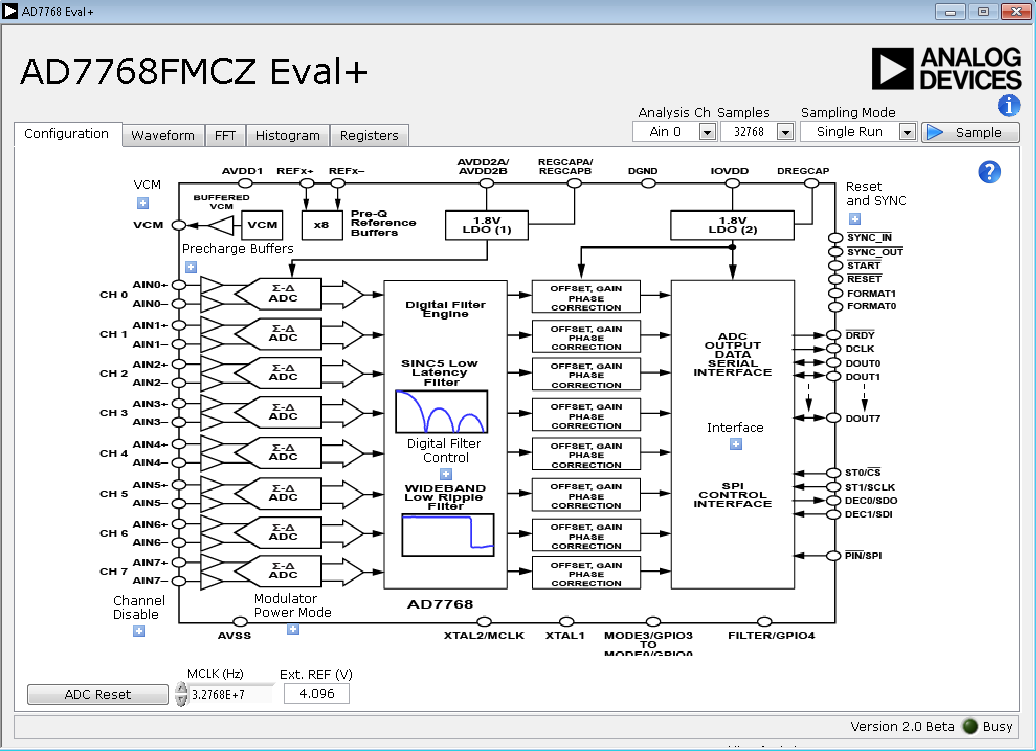

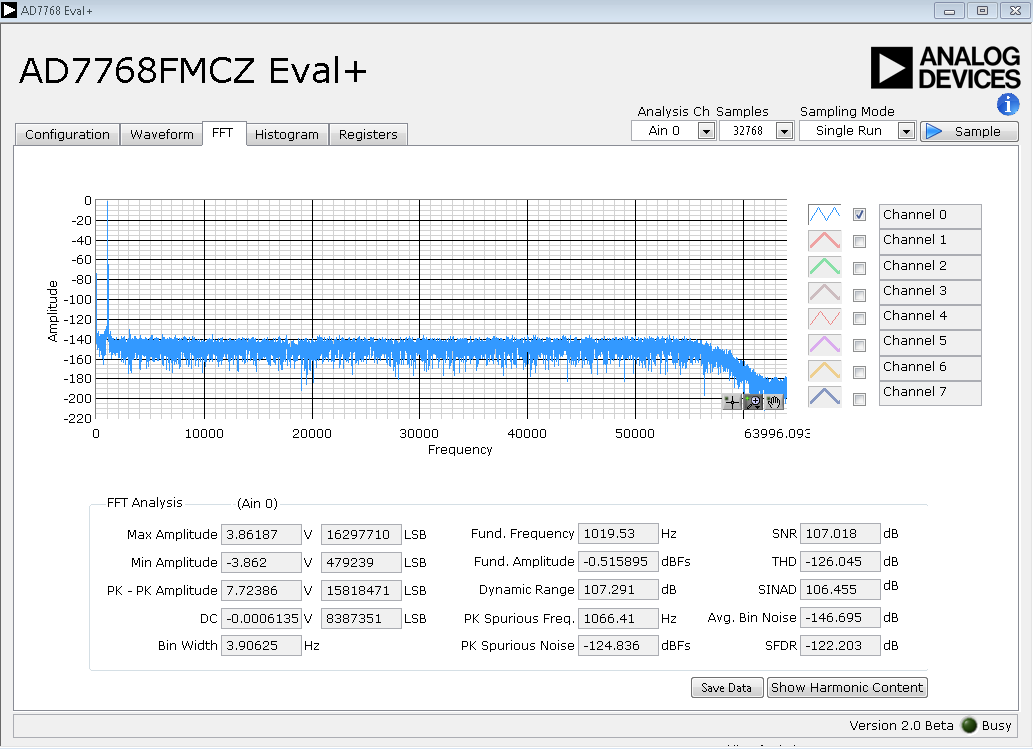

AD7768評価用ソフトウェアは、AD7768デバイス・レジスタ機能を詳細に設定し、ADC性能評価のために、DCおよびAC時間領域分析を波形グラフ、ヒストグラム、および関連するノイズ分析の形で提供します。

EVAL-AD7768FMCZは、ADCの機能を評価することができる評価用ボードです。ユーザPCソフトウェアの実行ファイルは、USBケーブルからEVAL-SDP-CH1Zシステム・デモンストレーション・プラットフォーム（SDP）を通じてAD7768を制御します。AD7768評価用ソフトウェアでは、USB 2.0ポートを持ち、Windows® 7からWindows 10を実行しているPCが必要です。

AD7768のすべての仕様は、製品のデータシートに記載されています。評価用ボードを使用する際は、このユーザ・ガイドと併せて参照してください。
