ADM1185

製造中

電圧モニタおよびシーケンサ、クワッド

データシート (Rev. B)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • VCCピンから2.7～5.5Vの電源を供給
  • 0.8％精度のコンパレータを介して4つの電源をモニタ
  • 電源シーケンシングと障害保護を行う内部タイムアウト付きのロジック・コア
  • 4つの入力は、抵抗デバイダで異なる電圧レベルをモニタするためにプログラムが可能
  • 抵抗分圧器で種々の電圧レベルをモニタするように設定可能な4つの入力
  • 3つのオープン・ドレイン・イネーブル出力
  • オープン・ドレインのパワーグッド出力(PWRGD)
  • 10ピンMSOP

ADM1185は、集積化された4チャンネルの電圧モニタリングおよびシーケンシング・デバイスです。VCCピンからこのデバイスに電源を供給するには、2.7～5.5Vの電源が必要です。

4個の高精度コンパレータが4つの電圧レールをモニタします。このコンパレータはすべて、最悪時の精度が0.8％の0.6Vリファレンスを備えています。VIN1、VIN2、VIN3、VIN4の各ピンに抵抗ネットワークを外付けすることで、モニタされた電源レールのトリップ・ポイントを設定します。

デジタル・コアは、コンパレータ出力のステータスを解釈します。出力によって順次にイネーブルになる電源の起動シーケンシングに内部時間遅延を利用できます。範囲外の電源も検出され、その結果として該当出力がディスエーブルになります。

ADM1185は、4つのオープン・ドレイン出力を備えています。標準的な構成では、OUT1～OUT3の出力を使用して電源をイネーブルにし、PWRGDはモニタされた電源すべてのステータスを示す1つの共通のパワーグッド出力となります。

ADM1185は、10ピンのミニスモール・アウトライン・パッケージ（MSOP）で提供されます。(MSOP).

アプリケーション

  • モニタおよびアラーム機能
  • 電源シーケンシング
  • 電気通信およびデータ通信装置
  • PC／サーバ

    •
    ADM1185
    電圧モニタおよびシーケンサ、クワッド

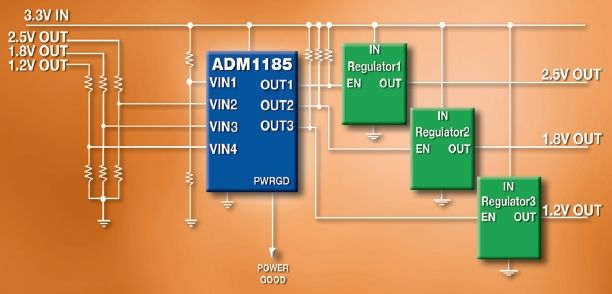

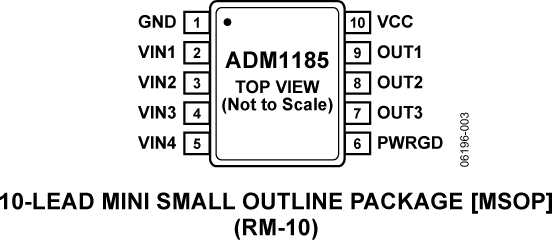

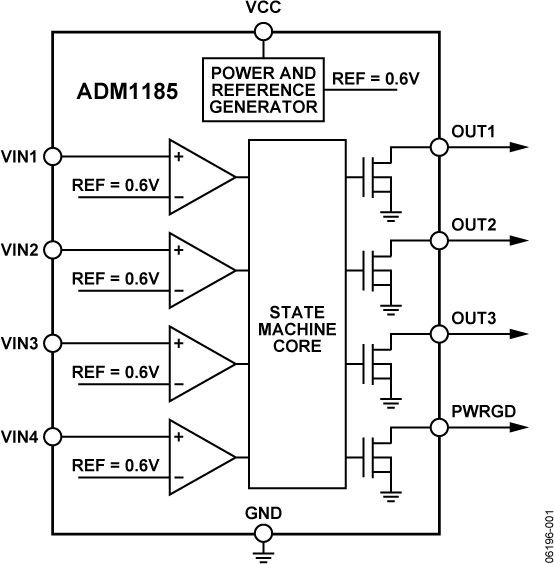

    ADM1185 Typical Application Diagram ADM1185 Functional Block Diagram ADM1185 Pin Configuration
    myAnalogに追加

    myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

    新規プロジェクトを作成
    質問する
    サポート

    アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

    ドキュメント

    データシート 2

    ユーザ・ガイド 1

    評価用設計ファイル 1

    さらに詳しく
    myAnalogに追加

    myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

    新規プロジェクトを作成

    ソフトウェア・リソース

    必要なソフトウェア／ドライバが見つかりませんか？

    ドライバ／ソフトウェアをリクエスト

    評価用キット

    eval board
    schematic 1
    schematic 2
    schematic 3
    schematic 4
    EVAL-AD7768-4

    AD7768-4評価用ボード

    今すぐ購入 詳細を表示

    機能と利点

    • AD7768-4用のフル機能評価用ボード
    • SDP-H1システム・デモンストレーション・プラットフォーム（EVAL-SDP-CH1Z）と組み合わせてのPC制御
    • PCソフトウェア制御およびデータ分析
    • 時間および周波数領域
    • スタンドアロン・ハードウェア機能

    製品詳細

    EVAL-AD7768-4FMCZ評価用キットは、24ビット、256kSPSのA/Dコンバータ（ADC）であるAD7768-4を搭載しています。7V～9V の外部ベンチ・トップ電源は、5Vと3.3Vにレギュレートされ、AD7768-4に給電して部品をサポートします。EVAL-AD7768-4FMCZボードは、EVAL-SDP-CH1Zマザーボードへの接続を介してPCのUSBポートに接続します。


    AD7768-4評価用ソフトウェアは、AD7768-4デバイス・レジスタ機能を詳細に設定し、ADC性能評価のために、DCおよびAC時間領域分析を波形グラフ、ヒストグラム、および関連するノイズ分析の形で提供します。


    EVAL-AD7768-4FMCZは、ADCの機能を評価することができる評価用ボードです。ユーザPCソフトウェアの実行ファイルは、USBケーブルからEVAL-SDP-CH1Zシステム・デモンストレーション・プラットフォーム（SDP）を通じてAD7768-4を制御します。


    AD7768-4のすべての仕様は、製品のデータシートに記載されています。評価用ボードを使用する際は、このユーザ・ガイドと併せて参照してください。

    eval board
    schematic 5
    schematic 6
    schematic 7
    schematic 8
    schematic 9
    EVAL-AD7768

    AD7768評価用ボード

    今すぐ購入 詳細を表示

    機能と利点

    • AD7768用のフル機能評価用ボード
    • SDP-H1システム・デモンストレーション・プラットフォーム（EVAL-SDP-CH1Z）と組み合わせてのPC制御
    • PCソフトウェア制御およびデータ分析
    • 時間および周波数領域
    • スタンドアロン・ハードウェア機能


    製品詳細

    EVAL-AD7768FMCZ評価用キットは、24ビット、256kSPSのA/Dコンバータ（ADC）であるAD7768を搭載しています。7V～9Vの外部ベンチ・トップ電源は、5Vと3.3Vにレギュレートされ、AD7768に給電して部品をサポートします。EVAL-AD7768FMCZボードは、EVAL-SDP-CH1Zマザーボードへの接続を介してPCのUSBポートに接続します。

    AD7768評価用ソフトウェアは、AD7768デバイス・レジスタ機能を詳細に設定し、ADC性能評価のために、DCおよびAC時間領域分析を波形グラフ、ヒストグラム、および関連するノイズ分析の形で提供します。

    EVAL-AD7768FMCZは、ADCの機能を評価することができる評価用ボードです。ユーザPCソフトウェアの実行ファイルは、USBケーブルからEVAL-SDP-CH1Zシステム・デモンストレーション・プラットフォーム（SDP）を通じてAD7768を制御します。AD7768評価用ソフトウェアでは、USB 2.0ポートを持ち、Windows® 7からWindows 10を実行しているPCが必要です。

    AD7768のすべての仕様は、製品のデータシートに記載されています。評価用ボードを使用する際は、このユーザ・ガイドと併せて参照してください。

    eval board
    schematic 10
    schematic 11
    schematic 12
    EVAL-AD7761

    AD7761 評価用ボード

    今すぐ購入 詳細を表示

    機能と利点

    • AD7761 用のフル機能評価用ボード
    • SDP-H1 システム・デモンストレーション・プラットフォーム（EVAL-SDP-CH1Z）と組み合わせての PC 制御
    • PC ソフトウェア制御およびデータ分析
    • 時間および周波数領域
    • スタンドアロン・ハードウェア機能

    製品詳細

    EVAL-AD7761FMCZ 評価用キットは、AD7761 16 ビット、256 kSPS、A/D コンバータ（ADC）を備えています。7 V ～ 9 V の外部ベンチ・トップ電源は、5 V と 3.3 V にレギュレートされ、AD7761 に給電して部品をサポートします。EVAL-AD7761FMCZ ボードは、EVAL-SDP-CH1Z マザーボードへの接続を介して PC の USB ポートに接続します。

    AD7761 評価用ソフトウェアは、AD7761 デバイス・レジスタ機能を詳細に設定し、ADC 性能評価のために、DC および AC 時間領域分析を波形グラフ、ヒストグラム、および関連するノイズ分析の形で提供します。

    EVAL-AD7761FMCZ は、ADC の機能を評価することができる評価用ボードです。ユーザー PC ソフトウェアの実行ファイルは、USB ケーブルから EVAL-SDP-CH1Z システム・デモンストレーション・プラットフォーム（SDP）を通じて AD7761 を制御します。

    AD7761 のすべての仕様は、製品のデータシートに記載されています。評価用ボードを使用する際は、このユーザー・ガイドと併せて参照してください。
    EVAL-AD7768-4
    AD7768-4評価用ボード
    EVAL-AD7768-4FMCZ SDP-H1 evaluation board layout EVAL-AD77648-4 Evaluation software main window AD7768 Power THD Combinations
    EVAL-ADM1185
    ADM1185 Evaluation Board
    EVAL-AD7768
    AD7768評価用ボード
    EVAL-AD7768FMCZ SDP-H1 evaluation board layout EVAL-AD7768FMCZ Sample Board Configuration EVAL-AD7768FMCZ Sample FFT AD7768 Power THD Combinations
    EVAL-AD7761
    AD7761 評価用ボード
    EVAL-AD7761FMCZ (angle) EVAL-AD7761FMCZ (top) EVAL-AD7761FMCZ (bottom)
