先進運転支援システム（ADAS）センサー・フュージョンECUソリューション
アナログ・デバイセズの先進運転支援システム（ADAS）のセンサー・フュージョンECUソリューションは、カメラ、レーダー、LiDAR、超音波などの車両周囲認識システムにおいて、ASIL-Dに準拠した信頼性の高いマルチセンサー・データ統合を実現します。
技術仕様
電源入力範囲
アナログ・デバイセズのセンサー・フュージョンECUパワー・マネージメントICは、最大36V以上の入力電圧に対応し、あらゆる自動車の動作条件下において、ECUプロセッサやセンサー・インターフェースにレギュレートされ、安定した電源レールを提供します。
機能安全への準拠
この製品ポートフォリオは、自動車安全水準の中で最高レベルであるASIL-DまでのISO 26262機能安全要件に対応しており、システム設計者は外部の複雑さを増すことなく、ハードウェアのフォルト耐性目標を達成することができます。
マルチセンサー・インターフェースのサポート
アナログ・デバイセズの部品は、カメラ、レーダー、LiDAR、超音波センサーの入力に対するシグナル・コンディショニングと電力供給を同時にサポートしており、単一のECU設計内で、真にセンサーに依存しないドメイン・コントローラ・アーキテクチャを実現します。
コールド・クランクおよび低電圧動作
超低ドロップアウト（LDO）電圧レギュレータは、供給電圧が6Vを下回る可能性のあるエンジンのコールド・クランク時においても安定した出力レギュレーションを維持し、システムを再起動することなくADAS ECUの継続的な機能を確保します。

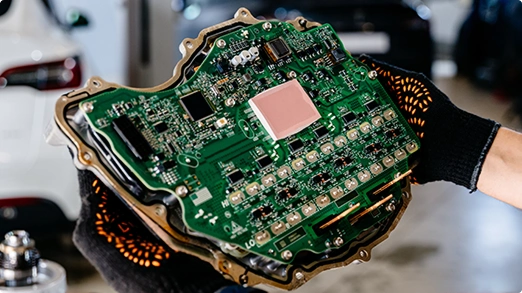

利点と価値
より高い電力密度
小型で高効率なアナログICは、実装面積に制約のあるPCBにおいてマルチセンサーECUに安定した電源を供給し、出力性能を損なうことなく、基板面積の削減と部品の簡素化を実現します。
コールド・クランクのレジリエンス
超低ドロップアウト・レギュレータは、4.5Vという低い電圧過渡時においても電源レールの安定性を維持し、エンジン始動時やバッテリに負荷がかかる状況においても、ADAS ECUの動作を中断することなく確保します。
バッテリ保護
低静止電流（IQ）と高変換効率を備えたデバイスは、自動車の厳しいスタンバイ電力バジェットを満たし、常時稼働が求められるADAS監視機能を搭載した車両において、バッテリの駆動時間を延長します。
安全規格準拠の簡素化
アナログ・デバイセズのASIL対応ICのポートフォリオは、あらかじめ特性評価済みの安全機構と診断カバレッジ・データを提供しており、ISO 26262のシステムレベル準拠を達成するために必要な開発工数と時間を削減します。
シグナル・チェーン
実際のアプリケーション
センサー・フュージョンECUは、レーダー、カメラ、LiDARのデータを集約し、高速走行時の車速と車間距離を維持します。そのため、すべてのセンサー・チャンネルにおいて、継続的かつ低遅延のパワー・マネージメントと信号の完全性が同時に求められます。
AEBシステムは、リアルタイムのマルチセンサー融合技術を活用し、ミリ秒単位で衝突の危険を検知します。アナログ・デバイセズのICは、安全上極めて重要なブレーキ介入システムに求められる、確定的な電力供給とASIL-D準拠を提供します。
車線中央維持機能を実現するには、前方カメラとサイド・レーダーのデータを継続的に融合させる必要があります。アナログ・デバイセズのシグナル・コンディショニングICは、これらの機能に必要な高周波センサー・データに対して、高精度なアナログ・フロントエンド性能を保証します。
駐車用ECUに搭載される超音波センサーや短距離レーダー・センサーには、安定した低ノイズの電源レールが必要です。アナログ・デバイセズの小型パワー・マネージメントICは、信頼性の高い近接検知に必要な電圧精度とEMI性能を提供します。
比較と代替
各カテゴリを比較し、最適なソリューション・アーキテクチャを選択してください。
| カテゴリ | 主な機能 | 主要技術 | 対象アプリケーション |
|---|---|---|---|
| ADASカメラ・ソリューション | 車載カメラからの高解像度映像データのキャプチャおよびシリアル化 | シリアライザ／デシリアライザ（SerDes）IC、イメージ・センサー用電源、FPD-Link相互接続 | 前方衝突警告、交通標識認識、サラウンドビュー・システム |
| ADASセンサー・フュージョンECUソリューション | 一元化されたドメイン・コントローラ内で、マルチセンサーの認識データを集約、処理 | ASIL-Dパワー・マネージメントIC、マルチレール・レギュレータ、LDO電圧レギュレータ、シグナル・コンディショニング | アダプティブ・クルーズ・コントロール、AEB、車線中央維持、駐車アシストECUプラットフォーム |
| ドライバーおよび同乗者のモニタリング・システム（DMS、OMS） | 車内センシングを用いたドライバーの覚醒状態および車内同乗者のモニタ | 近赤外（NIR）照明用電源、ToF（Time-of-Flight）センサー用電源、低ノイズLDO | ドライバーの居眠り検知、同乗者分類、子供の在席検知 |
実装ガイド
アナログ・デバイセズの部品を使用して構築されたソリューションを設計、試験、および検証する場合は、以下の手順に従ってください。
ステップ1：センサーのモダリティと電源アーキテクチャの定義
ECUがサポートすべきセンサーの種類（カメラ、レーダー、LiDAR、超音波など）を特定し、それぞれの電圧、電流、ノイズ要件をマッピングして、設計に最適なマルチレール電源アーキテクチャを確立します。
ステップ2：ASIL準拠のパワー・マネジメントICの選定
ASILの目標レベル（ASIL-Dまで）を満たすアナログ・デバイセズのパワー・マネジメントICをお選びください。安全機構に関するドキュメント、診断カバレッジ指標、およびFMEDAデータを確認し、システム・レベルでの機能安全バジェットを確認してください。
ステップ3：マルチセンサー・シグナル・チェーンの設計
アナログ・デバイセズのシグナル・コンディショニングICを使用して、各センサーのモダリティに合わせてアナログ・フロントエンドを最適化します。フィルタ、ゲイン、レベルシフト部品を適用し、ドメイン・コントローラ・プロセッサへのすべてのデータ入力経路において、信号の完全性を確保します。
ステップ4：ECUの配電ネットワークの統合と配線
スイッチング・レギュレータと感度の高いアナログ・センサー回路間の電圧降下およびEMI結合を最小限に抑えるよう、PCBの配電ネットワークを設計します。最悪の負荷条件下における入力／出力インピーダンスおよび過渡応答を検証します。
ステップ5：ISO 26262への適合性を検証し、システム・レベルの試験を実施
ハードウェア・イン・ザ・ループ（HIL）試験を実施し、ASIL準拠、コールドクランク時の動作、およびセンサーの障害検出を検証します。設計を確定する前に、CISPR 25 / ISO 11452規格に準拠した伝導および放射EMC性能を確認します。
よくある質問（FAQ）
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
先進運転支援システム（ADAS）のセンサー・フュージョンECUソリューションとは、カメラ、レーダー、LiDAR、超音波センサーなど、車両に搭載された複数のセンサーからの入力を集約し、車両におけるリアルタイムの環境認識と安全判断を可能にする、電子制御ユニットのハードウェアおよびそれを支えるアナログICを指します。
センサー・フュージョンECUとは、複数のセンサー・モダリティからのデータを同時に収集、同期、処理する集中型ドメイン・コントローラのことです。このECUは、統合されたセンサー入力を、自動緊急ブレーキやアダプティブ・クルーズ・コントロールなどのADAS機能で使用される統一された環境モデルに変換します。
センサー・フュージョンECUは、ADASアーキテクチャの中枢となるインテリジェンス・ハブとして機能します。カメラ、レーダー、LiDARセンサーからのデータを統合し、リアルタイムでの物体検出および追跡を行い、ドライバーへの警告や自動運転制御の介入を行う実行可能な出力を生成します。
ADASシステムは、順次融合パイプラインを介してマルチセンサー・データを処理します。各センサーが生成した生データは、個別に前処理およびデジタル変換された後、ドメイン・コントローラECUに送られます。そこでソフトウェア・アルゴリズムが、入力データを相関付け、フィルタをかけ、融合させて、リアルタイムの意思決定に役立つ一貫性のある環境認識モデルを構築します。
ADASのECUの主な設計上の課題としては、ISO 26262 ASIL-Dへの準拠、小型PCB実装内でのマルチレール電源供給の管理、異種センサー・インターフェース間での信号の完全性の維持、コールドクランク時の電圧低下における低遅延動作の確保、そして厳しい自動車用EMCおよび信頼性基準への適合などが挙げられます。
