特長
- 低オフセット電圧：60μV（Max）
- 非常に低いオフセット電圧ドリフト：0.7μV/℃（Max）
- 低入力バイアス電流：2nA（Max）
- 低電圧ノイズ：8nV/√Hz
- CMRR、PSRRおよびAVO：120dB（min）
- 低供給電流：400μA / アンプ
- 両電源電圧動作：±2.5V～±15V
- ユニティ・ゲイン安定動作
- 位相反転なし
- 電源電圧を越えた入力信号に対する内部保護
製品概要
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
新規設計での推奨製品：
ADA4077-2：より低いオフセット電圧とオフセット・ドリフト、より高い帯域幅とスルーレート、より低いバイアス電流を提供する2つのグレードを持ったデュアル・チャンネル・バージョンです。
ADA4077-2：より低いオフセット電圧とオフセット・ドリフト、より高い帯域幅とスルーレート、より低いバイアス電流を提供する2つのグレードを持ったデュアル・チャンネル・バージョンです。
OPx177ファミリーは、超高精度でシングル、デュアル、クワッド・アンプが揃っており、極めて小さなオフセット電圧およびドリフト、低入力バイアス電流、低ノイズ、低消費電力を特長としています。1000pFを超える容量性負荷に対して、外部補償なしで安定した動作が可能です。供給電流はアンプあたり30Vで500μA以下です。内部の500Ω直列抵抗は入力を保護し、入力信号がどちら側の電源電圧から数ボルトを超えても、位相反転なしで動作します。
製品の詳細は製品ビデオ： OP2177オペアンプ 高精度、ローノイズ、低入力バイアス電流をご覧ください。

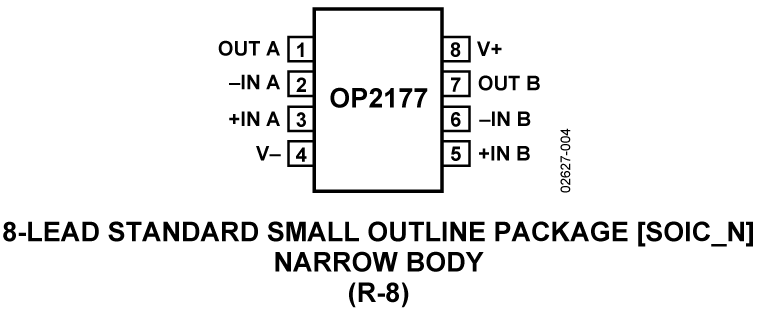

従来からの低オフセット電圧を備えた高電圧アンプとは違って、OP1177（シングル）とOP2117（デュアル）は小型8ピン表面実装MSOPと8ピンナローSOICパッケージで提供されます。クワッドのOP4117はTSSOPと14ピンの細型SOICパッケージを採用しています。さらに、MSOPとTSSOPでの仕様性能はSOICパッケージの性能と同等となっています。MSOPとTSSOPパッケージ部品は、テープとリールでのみ出荷しています。
OPx177ファミリーは、数多くの表面実装パッケージの高精度アンプの中では、最も広い仕様温度範囲を提供しています。すべてのバージョンは、最も要求の多い動作環境に対応して、－40～＋125℃の動作で完全仕様化されています。
これらのアンプのアプリケーションとしては、高精度ダイオードのパワー計測、電圧 / 電流のレベル設定、オプティカルでのレベル検出あるいは無線伝送システムなどがあります。その他のアプリケーションとしては、ライン電圧及びポータブルの計測機器や、制御―熱電対、RTDストレイン・ゲージ、その他センサー信号の信号処理や高精度フィルタなどがあります。
アプリケーション
- 無線基地局制御回路
- オプティカル・ネットワーク制御回路
- 計測機器
- センサーと制御
熱電対
抵抗温度検出器（RTD）
ストレイン・ゲージ
シャント電流計測 - 高精度フィルタ
