MAX2079
製造中低電力、高性能、全機能内蔵、オクタル(8回路)超音波レシーバ(オクタルLNA、VGA、AAF、ADC、およびCWDビームフォーマ)
高チャネル数、カート式およびポータブル超音波画像処理機器用、画期的レベルの性能
- 製品モデル
- 2
- 1Ku当たりの価格
- 最低価格：$103.61
製品情報
- PCB面積と設計コストを最小化

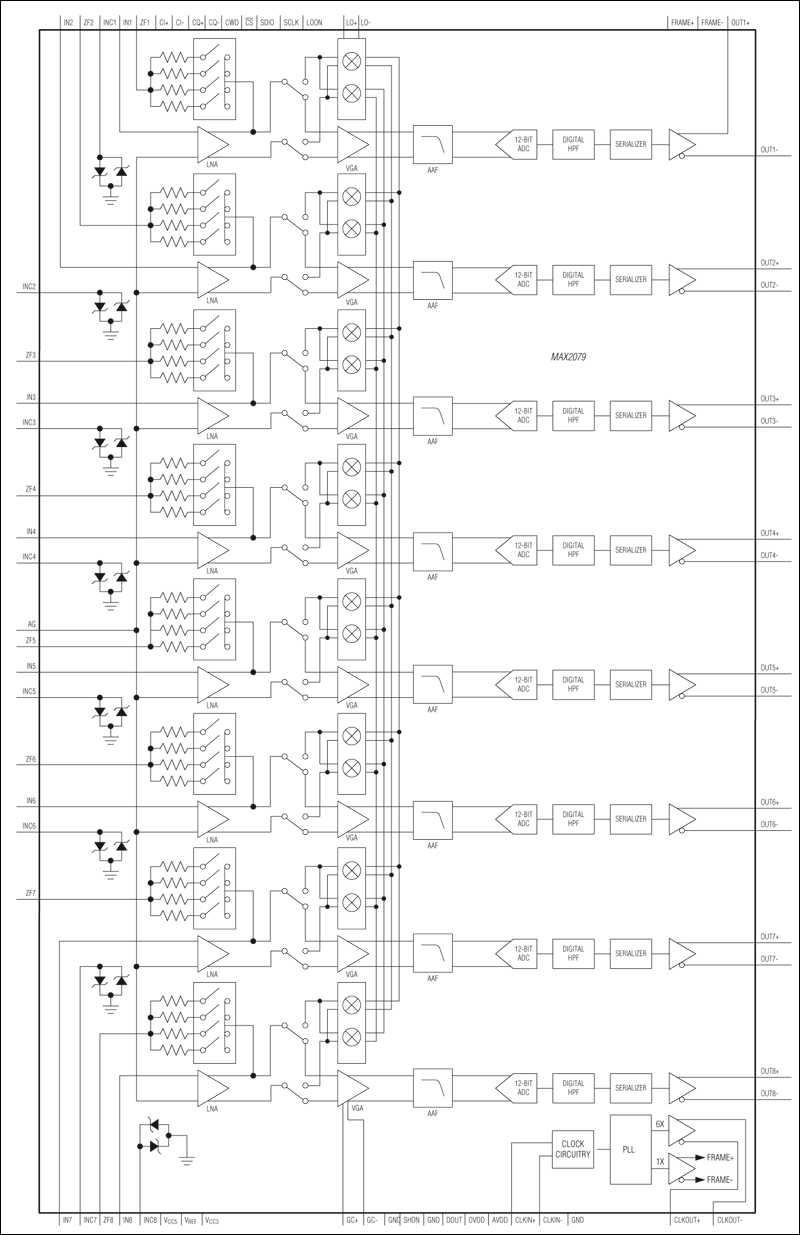

- 小型のCTBGAパッケージ(10mm × 10mm)に、8つのフルチャネルのLNA、VGA、AAF、12ビットADC、デジタルHPF、およびCWDミキサビームフォーマを実装
- システム感度を向上
- フルチャネルの超低雑音指数：2.8dB (RS = RIN = 200Ωの場合)
- システムダイナミックレンジを向上
- 画像パスSN比：76dBFS (fRF = 5MHzで2MHz帯域幅の場合)
- 画像パスSN比：137dBFS/Hz (fRF = 5MHzから1kHzオフセットの場合)
- 消費電力を削減
- 50Mspsのイメージングモードでチャネル当りわずか120mWの超低電力
- 選択可能なアクティブ入力インピーダンス整合：50Ω、100Ω、200Ω、および1kΩ
- プログラマブルVGA出力クランプ
- 選択可能な3極バターワースアンチエイリアスフィルタ内蔵：9MHz、10MHz、15MHz、および18MHz
- プログラマブルデジタルハイパス2極フィルタ
- シリアルLVDSデジタル出力
- 高速回復低電力モード：2µs以下
- 個別チャネルI/Q CWDミキサによってダイナミックレンジと感度を向上
全機能内蔵のオクタル(8回路)超音波レシーバのMAX2079は、高チャネル数、高性能のポータブルおよびカート式超音波システム用に最適化されています。この使いやすい集積化レシーバによって、ユーザーは、大幅に少ないスペースと電力で、ハイエンドな2Dドップラ画像処理機能を達成することができます。超小型のローノイズアンプ(LNA)、可変利得アンプ(VGA)、アンチエイリアスフィルタ(AAF)、アナログ-デジタルコンバータ(ADC)、およびデジタルハイパスフィルタ(HPF)は、50Mspsにおいてチャネル当り120mWの非常に低い消費電力で、RS = RIN = 200Ωの場合、2.8dBという超低雑音指数を達成します。完全な受信チャネルは、2MHz帯域で76dBFSの非常に優れたSN比を備えた2次高調波画像処理用に最適化され、また全レシーバ利得範囲においてfRF = 5MHzの場合の2次高調波歪みは-70dBcとなります。また、近接キャリアダイナミックレンジは、ハイクラッタ状態下で優れたパルスおよびカラーフロードップラ性能となるように最適化されています。バイポーラのフロントエンドおよびCMOS ADCは、5MHzトーンから1kHzで137dBFS/Hzの非常に優れた近接キャリアSN比を達成し、優れた低速ドップラ感度を実現します。
このデバイスは、フルドップラソリューションに対応するオクタルCWDビームフォーマも内蔵しています。各チャネルの個別ミキサが最適なCWD感度で使用可能です。
オクタル超音波フロントエンドのMAX2079は、小型のCTBGAパッケージ(10mm × 10mm)で提供され、0℃～+70℃の温度範囲での動作が保証されています。
アプリケーション
- 医療用超音波画像
- ソナー
ドキュメント
データシート 1
信頼性データ 1
技術記事 3
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| MAX2079CXE+ | Chip Array Thin Core Ball Grid Array | ||
| MAX2079CXE+T | Chip Array Thin Core Ball Grid Array |
