MAX19527

シリアルLVDS出力、超低電力、オクタル(8回路)、12ビット、50Msps、1.8V ADC

すべて表示 showmore-icon

マルチチャネル医療用画像アプリケーション向け、8チャネル、超低電力、高速ADC

製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

特長
  • 超低消費電力動作
    • チャネル当り55mW (50Mspsの場合)
  • 単一電源:1.8V
  • 優れたダイナミック性能
    • 69dBFS SN比(5.3MHzの場合)
    • 140dBc/Hz搬送波近傍SN比(5.3MHzトーンから1kHzオフセットの場合)
    • 84dBc SFDR (5.3MHzの場合)
    • 90dBチャネル絶縁(5.3MHzの場合)
  • SPIインタフェースを介してユーザープログラマブルな調整および機能選択
  • プログラマブルな電流駆動と内部終端を備えたシリアルLVDS出力
  • プログラマブルパワーマネージメント
  • 内部または外部リファレンス動作
  • シングルエンドまたは差動クロック入力
  • プログラマブル出力データ形式
  • 出力データテストパターン内蔵
  • 小型10mm x 10mmの144ピンCTBGAパッケージ
  • 評価キット入手可能(MAX19527EVKIT+をご注文ください)
製品概要
show more Icon

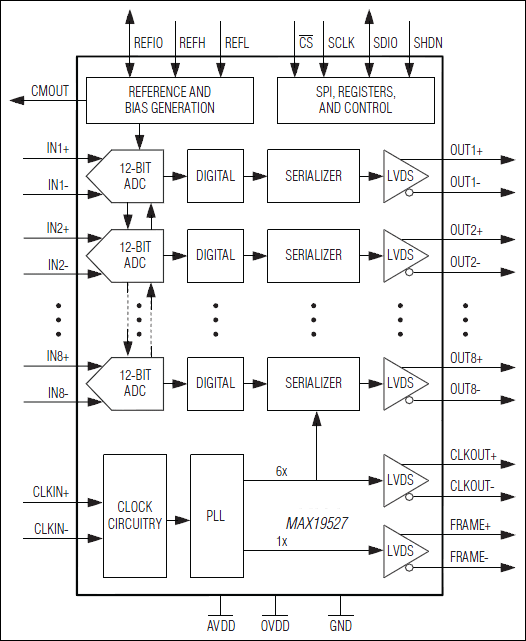

MAX19527は、オクタル(8回路) 12ビットアナログ-ディジタルコンバータ(ADC)で、医療用画像計測およびディジタル通信アプリケーションの低電圧および高ダイナミック性能要件に最適化されています。このデバイスは、1.8Vの単一電源で動作し、消費電力は440mW (チャネル当り55mW)でありながら、5.3MHz入力周波数において69dBFS信号対ノイズ比(SN比)を提供します。低動作電力に加え、このデバイスはアイドル状態と低チャネル動作のためのプログラマブルパワーマネージメント機能を備えています。

内部の1.25V高精度バンドギャップリファレンスは、ADCのフルスケールレンジを1.5VP-Pに設定します。フレキシブルなリファレンス構造によって、より大きい利得精度と異なる入力電圧範囲を必要とするアプリケーションに対しては外部リファレンスを使用することがきます。DC結合入力アプリケーションを可能にするために、プログラマブルコモンモード電圧リファレンス出力が提供されています。

さまざまな調整や機能選択が、3線式シリアルペリフェラルインタフェース(SPI™)経由でアクセスするプログラマブルレジスタを介して使用可能です。

フレキシブルなクロック入力回路によって、1つのシングルエンドロジックレベルクロック、または1つの差動クロック信号が可能です。内蔵のPLLは、シリアルLVDSディジタル出力に必要な逓倍(6x)のクロックを生成します。このシリアルLVDS出力は、データタイミング整列用のプログラマブルテストパターン、プログラマブル電流駆動とプログラマブル内部終端を備えた出力ドライバを提供します。

このデバイスは、小型10mm x 10mm x 1.2mmの144ピンCTBGAパッケージ(thin chip ball grid array)で提供され、-40℃~+85℃の拡張工業用温度範囲が保証されています。

アプリケーション

  • 計測
  • マルチチャネル通信
  • 超音波および医療用画像化
  • ZIF GSMおよびTD-SCDMAトランシーバ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAX19527EVKIT

MAX19527の評価キット

zoom

MAX19527EVKIT

MAX19527の評価キット

MAX19527の評価キット

機能と利点

  • 単一電源動作
  • QSHコネクタを使ってマキシムのDCEPデータボードと直接インタフェース
  • 低電圧、低電力動作
  • シングルエンド-差動変換回路内蔵
  • 差動またはシングルエンドクロック構成
  • 可変デューティサイクルを備えた波形整形回路内蔵
  • 内蔵またはスタンドアロンSPI™インタフェース制御
  • DCEPボード入手可能
  • 完全実装および試験済み

製品の詳細

MAX19527の評価キット(EVキット)は、50Mspsオクタル(8回路)、12ビットアナログ-ディジタルコンバータ(ADC)のMAX19527の性能の評価に必要なすべての部品を備えた完全実装および試験済み回路基板です。このEVキットは、Windows® 2000、Windows XP®、およびWindows Vista®対応のソフトウェアも備えており、このADCの各機能を実行するためのシンプルなグラフィカルユーザインタフェース(GUI)を提供します。

このEVキットは、アナログ信号ソースからのシングルエンドアナログ入力を受け付け、アナログシングルエンド信号を差動信号に変換する内部回路を備えています。ADCのディジタルLVDS出力は、マキシムのデータコンバータ評価プラットフォーム(DCEP)で容易に取得することができます。このEVキットは、単一の3.3V電源で動作し、アナログ、ディジタル、およびロジック回路にオンボードレギュレーションを供給します。

アプリケーション

  • 計測
  • マルチチャネル通信
  • 超音波および医療用画像化
  • ZIF GSMおよびTD-SCDMAトランシーバ
