MAX1437

製造中止

シリアルLVDS出力付き、オクタル(8回路)、12ビット、50Msps、1.8V ADC

利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.J)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。

Viewing:

製品情報

  • 優れたダイナミック性能
    • 69.9dB SNR (5.3MHzにおいて)
    • 96dBc SFDR (5.3MHzにおいて)
    • チャネルアイソレーション:95dB
  • 超低電力
    • チャネル当り96mW (通常動作)
  • シリアルLVDS出力
  • ピンで選択可能なLVDS/SLVS (スケーラブル低電圧信号)モード
  • LVDS出力は最大30インチのFR-4バックプレーン接続をサポート
  • ディジタル信号の完全性確認用テストモード
  • 完全差動アナログ入力
  • 広い差動入力電圧範囲:1.4VP-P
  • 1.24Vの高精度バンドギャップリファレンス内蔵
  • クロックデューティサイクルイコライザ
  • エクスポーズドパッド付き小型100ピンTQFPパッケージ
  • 評価キットを提供(MAX1437EVKITを注文してください)

MAX1437はオクタル、12ビット、アナログ-ディジタルコンバータ(ADC)で、完全差動入力、パイプラインアーキテクチャ、およびディジタルエラー補正を備え、完全差動信号経路を内蔵しています。このADCは、医療用画像処理装置やディジタル通信アプリケーションにおける低電力、高ダイナミック性能に最適化されています。MAX1437は1.8Vの単一電源で動作し、消費電力はわずか768mW (チャネル当り96mW)ながら、5.3MHzの入力周波数で69.9dB (typ)の信号対ノイズ比(SNR)を実現します。MAX1437は低動作電力に加えて、アイドル時にパワーダウンモードになります。

1.24Vの高精度内部バンドギャップリファレンスによって、ADCのフルスケール範囲を設定します。リファレンス構造がフレキシブルであるため、高い精度や別の入力電圧範囲が必要なアプリケーション用に外部リファレンスを使用することができます。リファレンスアーキテクチャは低ノイズに最適化されています。

シングルエンドのクロックがデータ変換プロセスを制御します。内蔵デューティサイクルイコライザによって、クロックデューティサイクルの幅広い変動が補償されます。内蔵PLLは、高速シリアル低電圧差動信号(LVDS)クロックを生成します。

MAX1437は、データ、クロック、およびフレームアライメント信号に対して自動調整されたシリアルLVDSを出力します。出力データは、2の補数またはバイナリ形式で提供されます。

MAX1437は50Mspsの最大サンプルレートを備えています。高速および低速バージョンについてはフルデータシートの「ピンコンパチブルバージョン」をご覧ください。このデバイスは14mm x 14mm x 1mmのエクスポーズドパッド付き小型100ピンTQFPパッケージで提供され、工業用拡張温度範囲(-40℃~+85℃)での動作が保証されています。

アプリケーション

  • 計測
  • マルチチャネル通信
  • 超音波および医療用画像化

MAX1437
シリアルLVDS出力付き、オクタル(8回路)、12ビット、50Msps、1.8V ADC

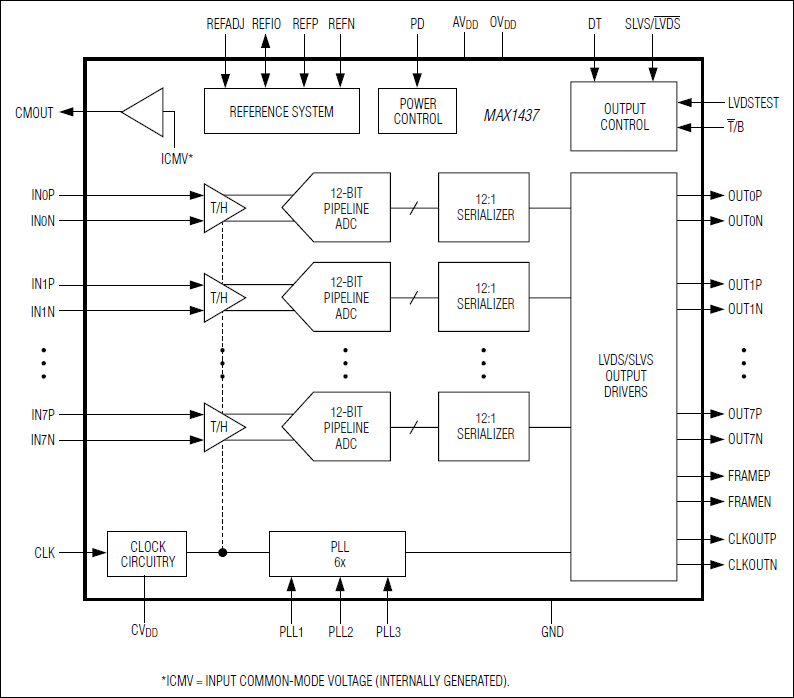

MAX1437:ファンクションダイアグラム
