製品概要

機能と利点

  • 優れたダイナミック性能
    • 61dB SNR (5.3MHzにおいて)
    • 84dBc SFDR (5.3MHzにおいて)
    • チャネルアイソレーション:94dB
  • 超低電力
    • チャネル当り96mW (通常動作)
  • シリアルLVDS出力
  • 端子選択可能なLVDS/SLVS (スケーラブル低電圧信号)モード
  • LVDS出力は最大30インチのFR-4バックプレーン接続をサポート
  • ディジタル信号の完全性の確認用テストモード
  • 完全差動アナログ入力
  • 広い差動入力電圧範囲:1.4VP-P
  • 1.24Vの高精度バンドギャップリファレンス内蔵
  • クロックデューティサイクルイコライザ
  • エクスポーズドパッド付き小型100ピンTQFPパッケージ
  • 評価キットを提供(MAX1434EVKITを注文してください)

製品概要

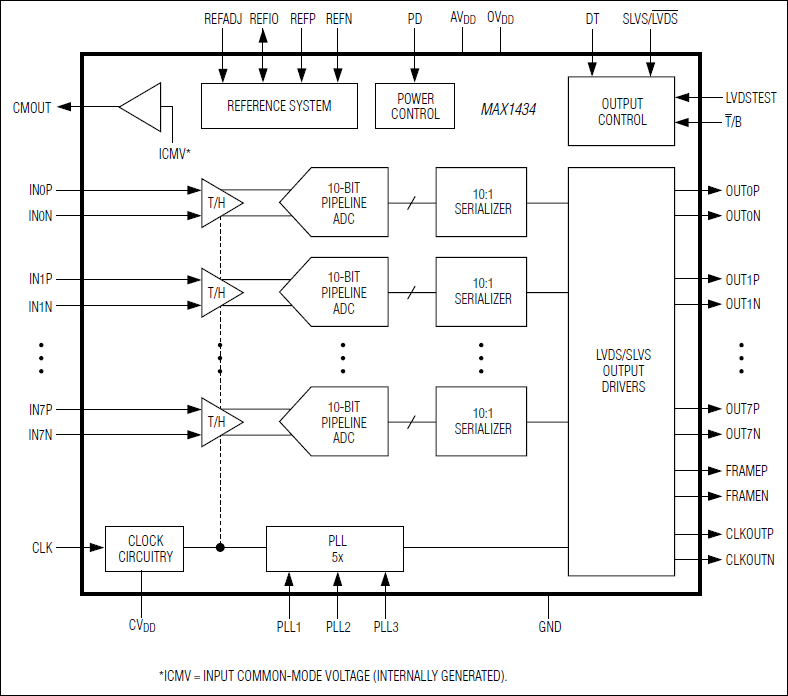

MAX1434はオクタル、10ビット、アナログ-ディジタルコンバータ(ADC)で、完全差動入力、パイプラインアーキテクチャ、およびディジタルエラー補正を備え、完全差動信号経路を採用しています。このADCは、医療用画像処理装置やディジタル通信アプリケーションにおける低電力、高ダイナミック性能に最適化されています。MAX1434は1.8Vの単一電源で動作し、消費電力はわずか767mW (チャネル当り96mW)ながら、5.3MHzの入力周波数で61dB (typ)の信号対ノイズ比(SNR)を実現します。MAX1434は低動作電力に加えて、アイドル時にパワーダウンモードになります。

1.24Vの高精度内部バンドギャップリファレンスによって、ADCのフルスケール範囲を設定します。リファレンス構造がフレキシブルであるため、高い精度や別の入力電圧範囲が必要なアプリケーション用に外部リファレンスを使用することができます。リファレンスアーキテクチャは低ノイズに最適化されています。

シングルエンドのクロックがデータ変換プロセスを制御します。内蔵デューティサイクルイコライザによって、クロックデューティサイクルの幅広い変動が補償されます。内蔵PLLは、高速シリアル低電圧差動信号(LVDS)クロックを生成します。

MAX1434は、データ、クロック、およびフレームアライメント信号に対して自動調整されたシリアルLVDSを出力します。出力データは、2の補数またはバイナリ形式で提供されます。

MAX1434は50Mspsの最大サンプルレートを備えています。12ビットバージョンについてはフルデータシートの「ピンコンパチブルバージョン」表をご覧ください。このデバイスは14mm x 14mm x 1mmのエクスポーズドパッド付き小型100ピンTQFPパッケージで提供され、工業用拡張温度範囲(-40℃~+85℃)での動作が保証されています。

アプリケーション

  • 計測
  • マルチチャネル通信
  • 超音波および医療用画像化
