MAX2036

CWオクタル(8回路)ミキサ内蔵、超音波VGA

業界最高レベルの集積度を可能にする、業界初の全機能内蔵オクタル(8回路) VGA + CWドップラビームフォーマIC

Viewing:

製品情報

8チャネル構成
高集積で超音波画像処理アプリケーションに最適
超音波VGAのMAX2035とピンコンパチブル
VGAの特長
- 最大利得、利得範囲、および出力換算ノイズを10ビットADCとのインタフェース用に最適化
  - 最大利得：39.5dB
  - 総合利得範囲：50dB
  - 5MHzで60nV/の超低出力換算ノイズ
絶対利得誤差：±0.5dB
チャネル当りの消費電力：120mW
スイッチ可能な出力VGAクランプによってADCオーバドライブを排除
ダイレクトADCドライブ用完全差動VGA出力
可変利得範囲で50dBのダイナミックレンジを実現
HD2：-62dBc (V_OUT = 1.5V_P-Pおよびf_IN = 5MHzの場合)
超音波処理に特有な*ツートーンのIMD3：-52dBc (V_OUT = 1.5V_P-Pおよびf_IN = 5MHzにおいて)
CWDミキサの特長
- 低ミキサノイズ：-155dBc/Hz (1.25MHzのキャリアから1kHzのオフセットの場合)
- シリアル設定可能なLO位相ジェネレータによって4、8、16のLO直交位相分解能に対応
- 必要に応じてチャネル別f_LO x 4のLO入力駆動機能も選択可能
- チャネル当りの消費電力：269mW (通常電力モード)および226mW (低電力モード)

MAX2036は8チャネル可変利得アンプ(VGA)および設定可能なオクタル(8回路)ミキサアレイであり、超音波画像処理とドップラーアプリケーションを対象にして、高リニアリティ、広いダイナミックレンジ、および低ノイズ性能を実現するように設計されています。各アンプは、差動入力および出力と50dB (typ)の総利得範囲を特長としています。また、VGAは10ビットADCとのインタフェースに適した超低出力換算ノイズ性能を備えています。

MAX2036のVGAは±0.5dB未満の絶対利得誤差に最適化され、チャネル間の超音波ビーム形成フォーカス誤差を最小限に抑制します。デバイスの差動出力は、外付けアンチエイリアシング用パッシブフィルタを通じて超音波ADCを直接駆動するように設計されています。また、各アンプの出力にはスイッチ可能なクランプが提供されており、出力信号を制限して、ADCのオーバドライブや飽和を防止します。

デバイスのダイナミック性能は、歪みを最小にするように最適化され、第2高調波の画像処理をサポートします。このデバイスは、V_OUT = 1.5V_P-Pおよびf_IN = 5MHzにおいて-62dBcの第2高調波歪みの仕様と、V_OUT = 1.5V_P-Pおよびf_IN = 5MHzにおいて-52dBcの超音波処理に特有な*ツートーン、3次相互変調歪みの仕様を満たしています。

MAX2036には、完全なCWビーム形成ソリューションのためのオクタル直交ミキサアレイと設定可能なLO位相ジェネレータも内蔵されています。各チャネルのLO位相の選択は、ディジタルシリアルインタフェースと単一の高周波クロックを使用してプログラムするか、または個々の複合ミキサペアのLOを独立した4つのLOクロックを使用して直接駆動することができます。設定用インタフェースの配線を最小限に抑えるために、シリアルインタフェースは複数のデバイスを容易にデイジーチェーン接続可能なように設計されています。LO位相分周器は設定可能であり、4、8、または16の直交位相に対応します。各CWミキサの入力経路は、最適なCWDノイズ性能のための選択可能なローパスフィルタで構成されています。各ミキサの出力は、IおよびQの差動電流出力の形に集約されます。ミキサおよびLOジェネレータは、1.25MHzのキャリアから1kHzのオフセットで-155dBc/Hzという極めて低いノイズ性能を持つように設計されています。

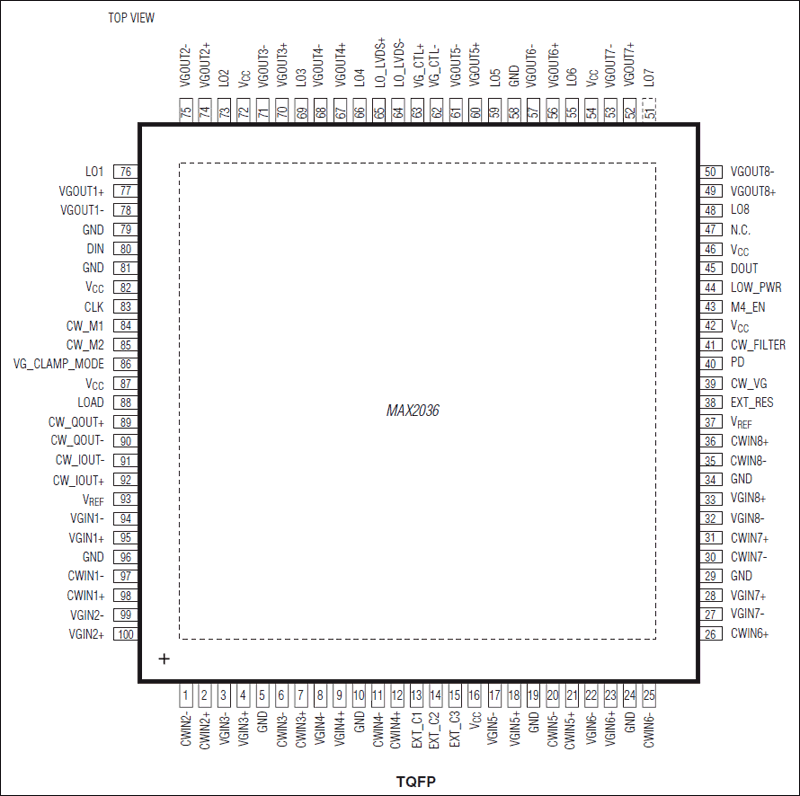

MAX2036は+5.0V電源で動作し、チャネル当りの消費電力はVGAモードではわずか120mW、通常電力CWモードでは269mWです。低電力CWモードも提供されており、チャネル当りの消費電力はわずか226mWです。このデバイスは、エクスポーズドパッド付き、鉛フリー、100ピンTQFPパッケージ(14mm x 14mm)で提供されます。電気的性能は、0℃～+70℃の温度範囲で保証されています。

アプリケーション

ソナー
超音波画像化
