MAX19996
製造中LOバッファ内蔵、SiGe、高リニアリティ、高利得、2000MHz~3000MHzダウンコンバージョンミキサ
WCS、LTE、WiMAX、およびMMDS基地局用、優れたIP3、NF、および2RF - 2LO性能、超低ノイズ、超高リニアリティ2.5GHz SiGeミキサ
- 製品モデル
- 1
- 1Ku当たりの価格
- 最低価格:$9.88
製品の詳細
- RF周波数範囲:2000MHz~3000MHz
- LO周波数範囲:1800MHz~2550MHz
- IF周波数範囲:50MHz~500MHz
- 変換利得:8.7dB (typ)
- ノイズ指数:9.6dB (typ)
- 入力IP3:+24.5dBm (typ)
- 入力1dB圧縮ポイント:+11dBm
- 2RF-2LOスプリアス除去:69dBc (typ) (PRF = -10dBmの場合)
- LOバッファ内蔵
- シングルエンド入力用RFおよびLOバラン内蔵
- 低LOドライブ:-3dBm~+3dBm
- MAX19996A (2300MHz~3900MHzミキサ)とピン互換
- MAX9993/MAX9994/MAX9996 (1700MHz~2200MHzミキサ)、MAX9984/MAX9986 (400MHz~1000MHzミキサ)と類似ピン配置
- 単一電源:+5.0Vまたは+3.3V
- 外付け電流設定抵抗によって低電力/低性能モードでのデバイス動作も可能
シングル、高リニアリティダウンコンバージョンミキサのMAX19996は、2000MHz~3000MHzのWCS、LTE、WiMAX™、およびMMDSのワイヤレスインフラアプリケーションに8.7dBの変換利得、+24.5dBmのIIP3、および9.6dBのノイズ指数を提供します。このミキサは、LO周波数が1800MHz~2550MHzであるため、特に、ローサイドLOインジェクション受信機アーキテクチャに最適です。ハイサイドLOインジェクションは、MAX19996Aによってサポートされ、MAX19996とピンおよび機能互換です。

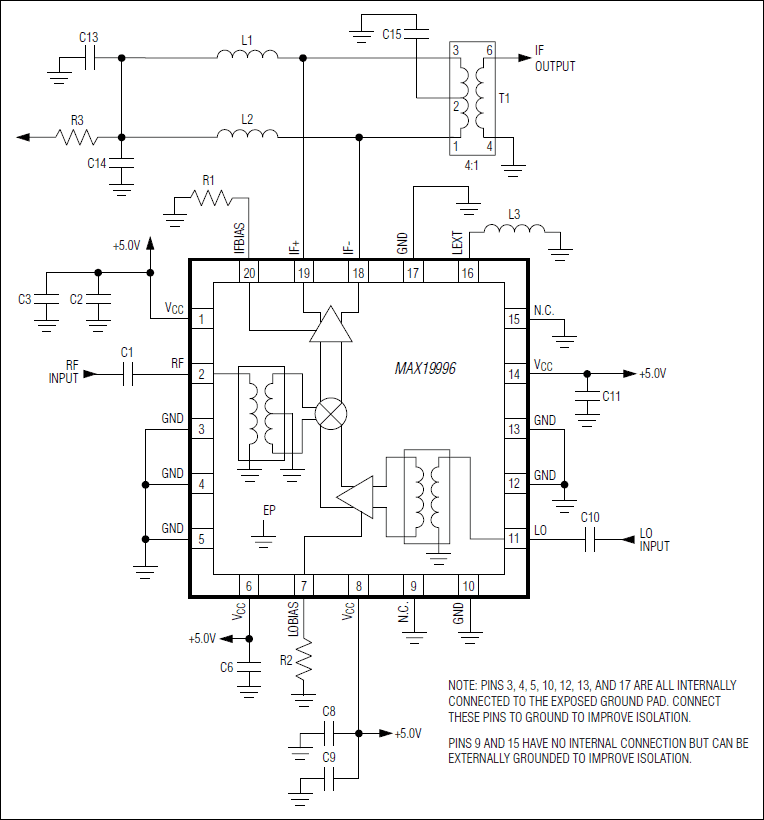

優れたリニアリティとノイズ性能に加えて、MAX19996は高レベルの部品集積度も実現しています。このデバイスは、二重平衡型パッシブミキサコア、IFアンプ、およびLOバッファを内蔵しています。また、バランも内蔵され、シングルエンドRFおよびLO入力が可能です。MAX19996は公称0dBmのLOドライブが必要で、標準消費電流は230mA (VCC = +5.0Vの場合)または149.5mA (VCC = +3.3Vの場合)です。
MAX19996は、MAX19996A (2300MHz~3900MHzミキサ)とピン互換です。また、このデバイスはMAX9984/MAX9986 (400MHz~1000MHzミキサ)、およびMAX9993/MAX9994/MAX9996 (1700MHz~2200MHzミキサ)と類似ピン配置であるため、このダウンコンバータファミリの全製品は、複数の周波数帯域に共通のPCBレイアウトを使用するアプリケーションに最適です。
MAX19996は、エクスポーズドパッド付き、鉛フリー、小型5mm x 5mmの20ピンTQFNパッケージで提供されます。電気的性能は、-40℃~+85℃の全拡張温度範囲で保証されています。
アプリケーション
- 2.3GHz WCS基地局
- 2.5GHz WiMAXおよびLTE基地局
- 2.7GHz MMDS基地局
- 固定ブロードバンド無線アクセス
- 軍事用システム
- 個人用携帯無線機
- ワイヤレスローカルループ
ドキュメント
データシート 2
信頼性データ 1
技術記事 1
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
MAX19996ETP+ | 20-LFCSP-5X5X0.75 |
これは最新改訂バージョンのデータシートです。
