MAX9994

製造中

LOバッファ/スイッチ付き、SiGe高直線性、1400MHz～2200MHzダウンコンバージョンミキサ

2.5G、3G、および4G基地局用、超低ノイズ、超高リニアリティ、1400MHz～2200MHz SiGeダウンコンバージョンミキサ

データシート (Rev. 1)
製品セレクション・テーブル
製品モデル
2
1Ku当たりの価格
最低価格：$11.30
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • RF周波数範囲：1400MHz～2200MHz
  • LO周波数範囲：1400MHz～2000MHz (MAX9994)
  • LO周波数範囲：1900MHz～2400MHz (MAX9996)
  • IF周波数範囲：40MHz～350MHz
  • 変換利得：8.3dB
  • 入力IP3：+26.2dBm
  • 入力1dB圧縮ポイント：+12.6dBm
  • ノイズ指数：9.7dB
  • スプリアス除去：67dBc 2RF - 2LO (PRF = -10dBm時)
  • LOバッファ内蔵
  • シングルエンド入力用のRFおよびLOバラン内蔵
  • 低LOドライブ：-3dBm～+3dBm
  • LO1/LO2間アイソレーションが45dBでスイッチング時間が50nsのSPDT LOスイッチ内蔵
  • 815MHz～995MHzミキサのMAX9984/MAX9986とピン互換
  • MAX9993と機能互換
  • 外付け電流設定抵抗によってミキサの電力/性能抑制モード動作を選択可能
MAX9994
LOバッファ/スイッチ付き、SiGe高直線性、1400MHz～2200MHzダウンコンバージョンミキサ

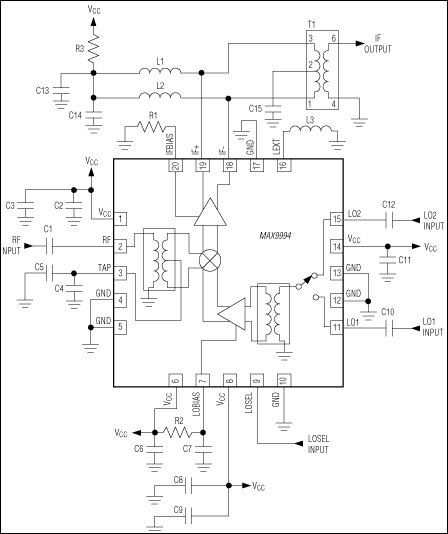

MAX9994：標準アプリケーション回路
