MAX9986A

製造中

LOバッファ/スイッチ付き、SiGe高リニアリティ、815MHz～1000MHzダウンコンバージョンミキサ

全機能内蔵ダウンコンバータが、8.2dBの利得、+25dBmのIIP3、10dBのノイズ指数、および69dBcの2LO - 2RF除去を提供し、1つのミキサ、2つのアンプ、2つのバラン、1つのLOスイッチ、および数多くのディスクリート部品と置き換わる！

データシート (Rev. 0)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • RF周波数範囲：815MHz～1000MHz
  • LO周波数範囲：960MHz～1180MHz (MAX9986A/MAX9986)
  • LO周波数範囲：570MHz～850MHz (MAX9984)
  • IF周波数範囲：50MHz～250MHz
  • 変換利得：8.2dB
  • 入力IIP3：+25dBm
  • +14.8dBmの入力1dB圧縮ポイント
  • ノイズ指数：10dB
  • スプリアス除去：69dBc 2LO-2RF (PRF = -10dBm)
  • LOバッファ内蔵
  • シングルエンド入力用のRFおよびLOバラン内蔵
  • 低LOドライブ：-3dBm～+3dBm
  • LO1～LO2間アイソレーションが49dBで、スイッチング時間が50nsのSPDT LOスイッチを内蔵
  • 1700MHz～3000MHzミキサのMAX9994/MAX9996とピン互換
  • MAX9993と機能的に互換
  • 外付け電流設定抵抗によって低電力/低性能モードとしたミキサ動作も可能
  • 鉛フリーパッケージ入手可能

    • 高リニアリティダウンコンバージョンミキサのMAX9986Aは、815MHz～1000MHzの基地局レシーバアプリケーション用に、8.2dBの利得、+25dBmのIIP3、および10dBのNFを提供します。960MHz～1180MHzのLO周波数範囲で、このミキサはハイサイドLOインジェクションレシーバアーキテクチャに最適です。ローサイドLOインジェクションはMAX9984によってサポートされます。MAX9984は、MAX9986Aとピン互換で機能的に互換です。

    MAX9986Aは優れたリニアリティおよびノイズ性能を備えるだけでなく、高水準の部品集積度も実現しています。このデバイスは、ダブルバランス受動ミキサコア、IFアンプ、デュアル入力LO選択可能スイッチ、およびLOバッファを内蔵しています。またバランも内蔵し、シングルエンドRFおよびLO入力に対応します。MAX9986Aには定格0dBmのLOドライブが必要で、250mAを下回る消費電流が保証されています。

    MAX9986Aは、大信号のブロッキング性能を向上したMAX9986の派生バージョンです。MAX9984/MAX9986/MAX9986Aは1700MHz～3000MHzのミキサであるMAX9994/MAX9996とピン互換であるため、このダウンコンバータファミリ全体は、共通のPCBレイアウトが両周波数帯域に使用されるアプリケーションに最適です。またMAX9986AはMAX9993と機能的に互換です。

    MAX9986Aは、エクスポーズドパッド付きの小型20ピンTQFNパッケージ(5mm x 5mm)で提供されます。電気的性能は、-40℃～+85℃の拡張温度範囲で保証されています。

    アプリケーション

    • 850MHz WCDMA基地局
    • cdmaOne™およびcdma2000®基地局
    • デジタルおよびスペクトラム拡散通信システム
    • 固定ブロードバンド無線アクセス
    • GSM 850/GSM 900 2Gおよび2.5G EDGE基地局
    • iDEN®基地局
    • マイクロ波リンク
    • 軍事用システム
    • プリディストーションレシーバ
    • 個人用携帯無線機
    • ワイヤレスローカルループ
    MAX9986A
    LOバッファ/スイッチ付き、SiGe高リニアリティ、815MHz～1000MHzダウンコンバージョンミキサ

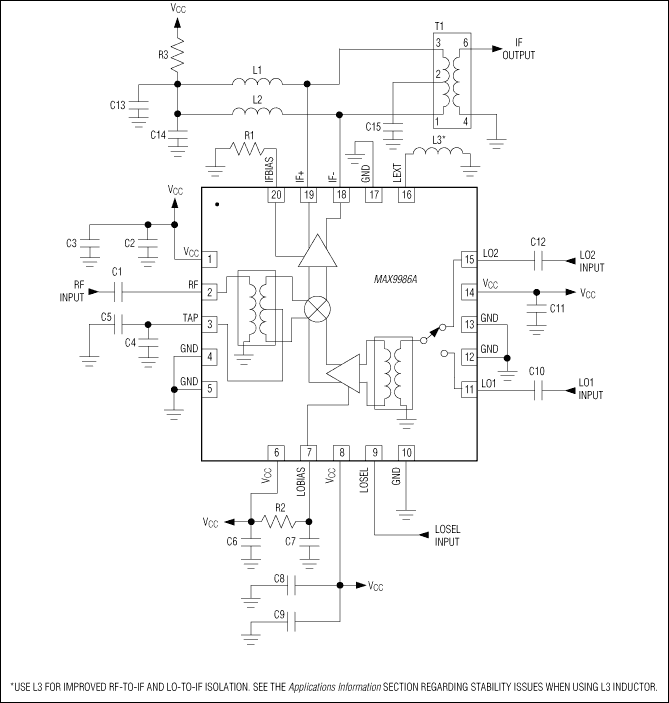

    MAX9986A：標準アプリケーション回路
