MAX19985A

LOバッファ/スイッチ内蔵、デュアルSiGe、高リニアリティ、高利得、700MHz～1000MHzダウンコンバージョンミキサ

すべて表示 showmore-icon

WCDMA、CDMA、LTE、WiMAX、およびGSM基地局用、優れたIP3、NF、および2LO - 2RF性能、超低ノイズ、超高リニアリティ700MHz～1000MHzデュアルSiGeミキサ

warning : 最終販売 tooltip
warning : 最終販売 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.0)

PDF

12 5, 2008 ellipse 日本語

MAX19985A: LOバッファ/スイッチ内蔵、デュアルSiGe、高リニアリティ、高利得、700MHz～1000MHzダウンコンバージョンミキサ Data Sheet (Rev.0)

データシートご利用上の注意
PDFファイルを開く external-link 782.00K
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 2
1Ku当たりの価格
価格は未定
特長
  • RF周波数範囲：700MHz～1000MHz
  • LO周波数範囲：900MHz～1300MHz
  • IF周波数範囲：50MHz～500MHz
  • 変換利得：8.7dB (typ)
  • ノイズ指数：9.0dB (typ)
  • 入力IP3：+25.5dBm (typ)
  • 入力1dB圧縮ポイント：+12.6dBm (typ)
  • 2LO-2RFスプリアス除去：76dBc (typ) (PRF = -10dBmの場合)
  • ダイバーシティ受信機アプリケーションに最適なデュアルチャネル
  • チャネル間アイソレーション：48dB (typ)
  • 低LOドライブ：-3dBm～+3dBm
  • LOバッファ内蔵
  • RFおよびLOバラン内蔵でシングルエンド入力に対応
  • LO1-LO2間アイソレーション46dBで、スイッチング時間50nsのSPDT LOスイッチ内蔵
  • 1700MHz～2200MHzのMAX19995/MAX19995Aシリーズのミキサとピンコンパチブル
  • 1850MHz～3800MHzのMAX19997A/MAX19999シリーズのミキサとピンが類似
  • +5.0Vまたは+3.3Vの単一電源
  • 外付け電流設定抵抗によって低電力/低性能モードでのデバイス動作も可能

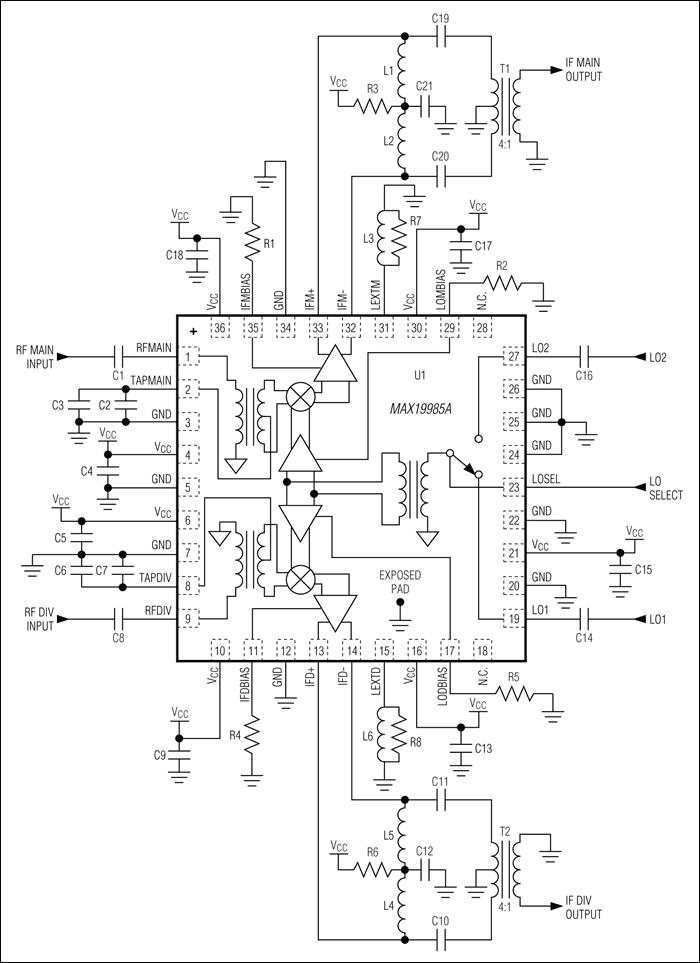

製品概要
show more Icon

高リニアリティ、デュアルチャネルダウンコンバージョンミキサMAX19985Aは、約8.7dBの利得、+25.5dBmのIIP3、および9.0dBのノイズ指数を提供するように設計されており、700MHz～1000MHzのダイバーシティ受信機アプリケーションに最適です。このミキサは、LO周波数範囲が900MHz～1300MHzに最適化されており、セルラ帯域や新しい700MHz帯域におけるハイサイドLOインジェクションアーキテクチャに最適です。ローサイドLOインジェクションは、MAX19985によってサポートされています。MAX19985は、MAX19985Aとピンおよび機能互換です。

優れたリニアリティとノイズ性能を備えていることに加えて、MAX19985Aは、高レベルの部品集積度も実現しています。このデバイスは、2つの二重平衡型パッシブミキサコア、2つのLOバッファ、デュアル入力LO選択可能スイッチ、およびペアの差動IF出力アンプを内蔵しています。シングルエンドRFとLO入力にも対応することができるようオンチップでバランも内蔵されています。

MAX19985Aは、公称0dBmのLOドライブを必要とし、標準消費電流は、VCC = +5.0Vにおいて330mA、VCC = +3.3Vにおいて280mAです。

MAX19985/MAX19985Aは、1700MHz～2200MHzのMAX19995/MAX19995Aシリーズのミキサとピンコンパチブルであり、また1850MHz～3800MHzのMAX19997A/MAX19999シリーズのミキサと類似ピン配置であるため、このダウンコンバータファミリ全体は、複数の周波数帯域にわたって共通のPCBレイアウトを使用するアプリケーションに最適です。

MAX19985Aは、エクスポーズドパッド付きの36ピンTQFNパッケージ(6mm x 6mm)で提供されます。電気的性能は、TC = -40℃～+85℃の拡張温度範囲で動作が保証されています。

アプリケーション

  • 700MHz LTE/WiMAX™基地局
  • 850MHz WCDMAおよびcdma2000®基地局
  • 固定ブロードバンド無線アクセス
  • GSM850/900 2Gおよび2.5G EDGE基地局
  • iDEN®基地局
  • 軍事用システム
  • 個人用携帯無線機
  • ワイヤレスローカルループ
