製品概要
機能と利点
- 帯域幅：20MHz～1700MHz
- 電力利得：15.5dB
- 240MHzでのOIP3：47dBm（50Ω負荷）
- 240MHzでの：NF = 3.33dB
- 全入力ノイズ：1nV/√Hz
- S11 < －15dB（1.2GHzまで）
- S22 < －15dB（1.2GHzまで）
- 線形出力振幅：> 2VP-P
- P1dB = 20.6dBm
- DC電力 = 450mW
- 50Ωシングルエンド動作
- 電源電圧変動の影響を受けない
- AグレードではOIP3を全数240MHzでテスト
- 入力/出力が内部で50Ωに整合
- 5V単電源
- 無条件に安定
製品概要
LTC6431-15は、1000MHzを超える周波数で優れた直線性を備え、付随する出力ノイズの低い利得ブロック・アンプです。
高い直線性、低ノイズ、低消費電力というユニークな組み合わせにより、このデバイスは多くのシグナルチェーン・アプリケーションにとって理想的な候補になります。LTC6431-15は、使いやすく、必要な外付け部品が最少で済みます。このデバイスは、入力/出力が内部で50Ωに整合しており、5V単電源で流れる電流はわずか90mAです。
内蔵のバイアス補償回路および温度補償回路により、環境の変化に対して性能を維持できます。
LTC6431-15は、高性能のSiGe BiCMOSプロセスを採用しているので、同様なGaAsアンプと比較して優れた繰り返し精度が得られます。LTC6431-15のすべてのAグレード・デバイスは、OIP3が240MHzでテストされ、保証されています。LTC6431-15は、熱管理と低インダクタンスを目的とした露出パッドの付いた4mm x 4mmの24ピンQFNパッケージに収容されています。
アプリケーション
- シングルエンドのIFアンプ
- A/Dコンバータのドライバ
- ケーブルテレビ
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
評価キット (1)
参考資料
-
R561 Reliability Data3/23/2018
-

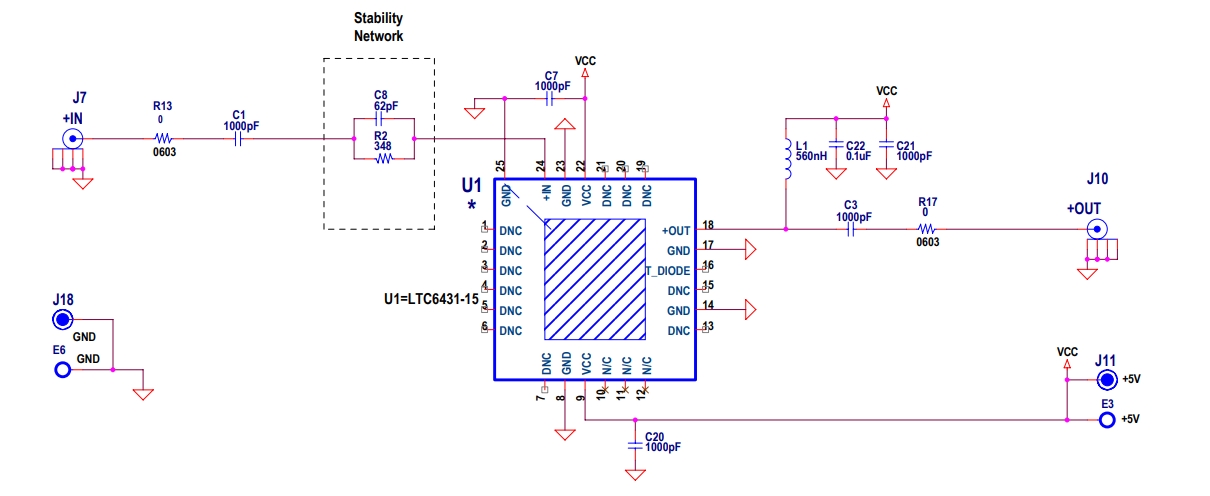

DC1774A-C - Demo Manual2/15/2013
-
差動アンプ 高速ADCドライバ11/21/2012
-

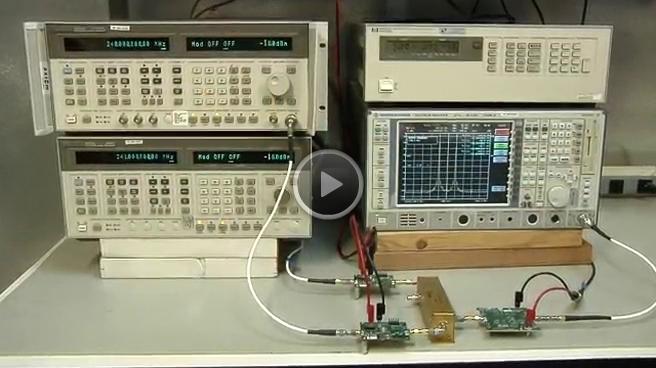

+50dBm OIP3 at 240MHz2/3/2014
-
IF/RF利得ブロックの最先端の性能を容易に実現する方法10/15/2018
ツールおよびシミュレーション
Sys-Parameters
Sys-Parameter Models for Keysight Genesys
Sys-Parameter models contain behavioral parameters, such as P1dB, IP3, gain, noise figure and return loss, which describe nonlinear and linear characteristics of a device.
S-Parameters
S2P
LTC6431-15 S-Parameters
84.00K
設計ツール
ADIsimRF
アナログ・デバイセズのADIsimRF設計ツールは、カスケード・ゲインやノイズ指数、IP3、P1dB、総合消費電力などRFシグナル・チェーン内の最も重要なパラメータの計算を行います。
おすすめ製品
LTC6431-15 コンパニオン製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC6431AIUF-15#PBF | 材料宣誓書（MD） | 信頼性データ | 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| LTC6431AIUF-15#TRPBF | 材料宣誓書（MD） | 信頼性データ | 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| LTC6431BIUF-15#PBF | 材料宣誓書（MD） | 信頼性データ | 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| LTC6431BIUF-15#TRPBF | 材料宣誓書（MD） | 信頼性データ | 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| ウェハ・ファブリケーション・データ | R561 Reliability Data |
