    LTC5577

    信号レベルの高い300MHz~6GHzアクティブ・ダウンコンバーティング・ミキサ

製品概要

機能と利点

  • 入力IP3:+36dBm
  • 変換利得:2.4dB
  • 低ノイズフィギュア:<10dB
  • きわめて高い入力P1dB:+18dBm
  • 消費電力:670mW
  • 動作電圧範囲:2.5V~3.6V
  • 50ΩシングルエンドのRFおよびLO入力
  • LO駆動レベル:0dBm
  • 低消費電力モード
  • –40℃~105℃で動作(TC
  • 小型のソリューション・サイズ
  • イネーブル・ピン
  • 16ピン(4mm × 4mm)QFNパッケージ

製品概要

LTC5551は2.5V~3.6Vで動作するミキサで、非常に高いダイナミックレンジが要求されるRFダウンコンバーティング・ミキサ・アプリケーションに最適です。LTC5551は300MHz~3.5GHzのRF周波数範囲をカバーしており、LOの周波数範囲は200MHz~3.5GHzです。LTC5551は、非常に高いIIP3およびP1dBを低消費電力で実現します。標準的なアプリケーションは、700MHz~2.7GHzの周波数範囲をカバーする基地局レシーバです。RF入力は広い周波数範囲に適合可能であり、IFは最大1GHzまで使用可能です。

ISELピンを“H”にすると低消費電力モードになって消費電力が約1/3に減少しますが、その分だけIIP3が低下して約+29dBmになります。ミキサはENピンを使用してオンまたはオフにすることもできます。

LTC5551は集積レベルが高いので、ソリューション全体のコスト、基板面積、システムレベルのばらつきを最小限に抑えつつ、要求の厳しいレシーバ・アプリケーションに対して最高のダイナミックレンジを実現することができます。


アプリケーション

  • GSM、LTE、LTE-Advancedの基地局
  • 中継器
  • DPDオブザベーション・レシーバ
  • 公共安全無線、軍用および防衛機器
  • 航空電子工学無線およびTCASトランスポンダ
  • アクティブ・フェーズドアレイ・アンテナ
  • ホワイトスペース無線レシーバ

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

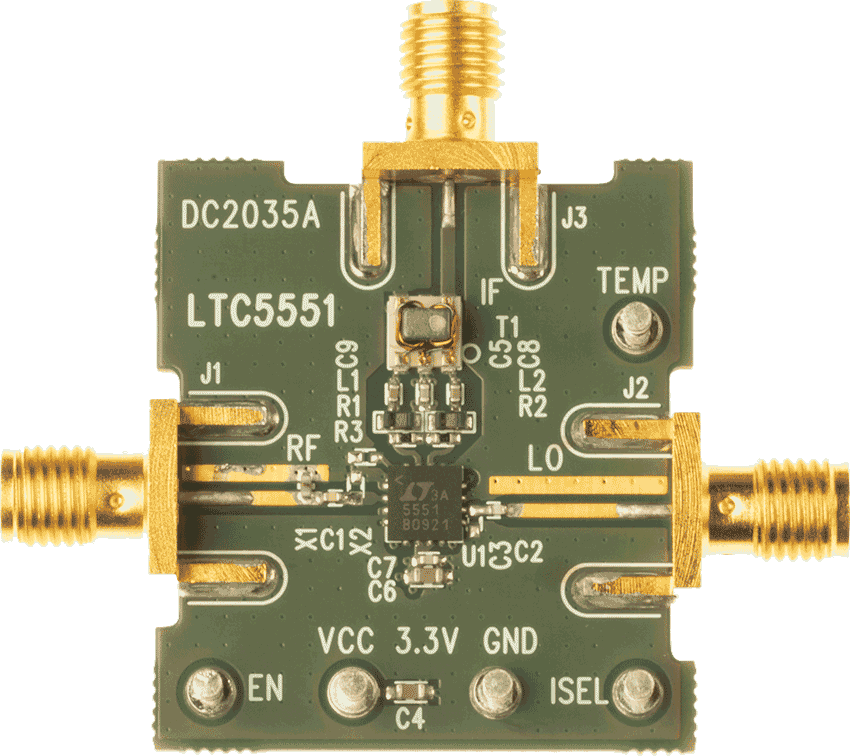

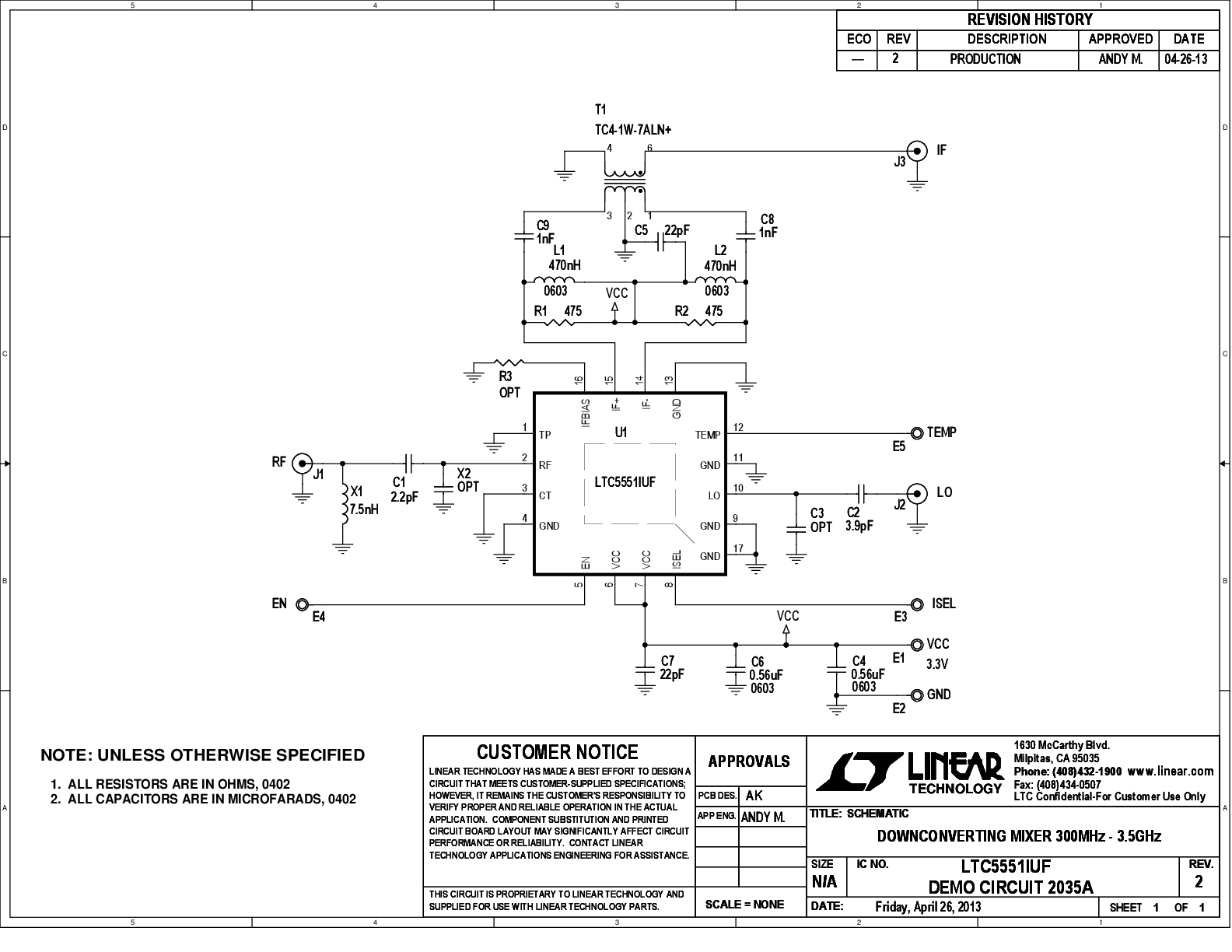

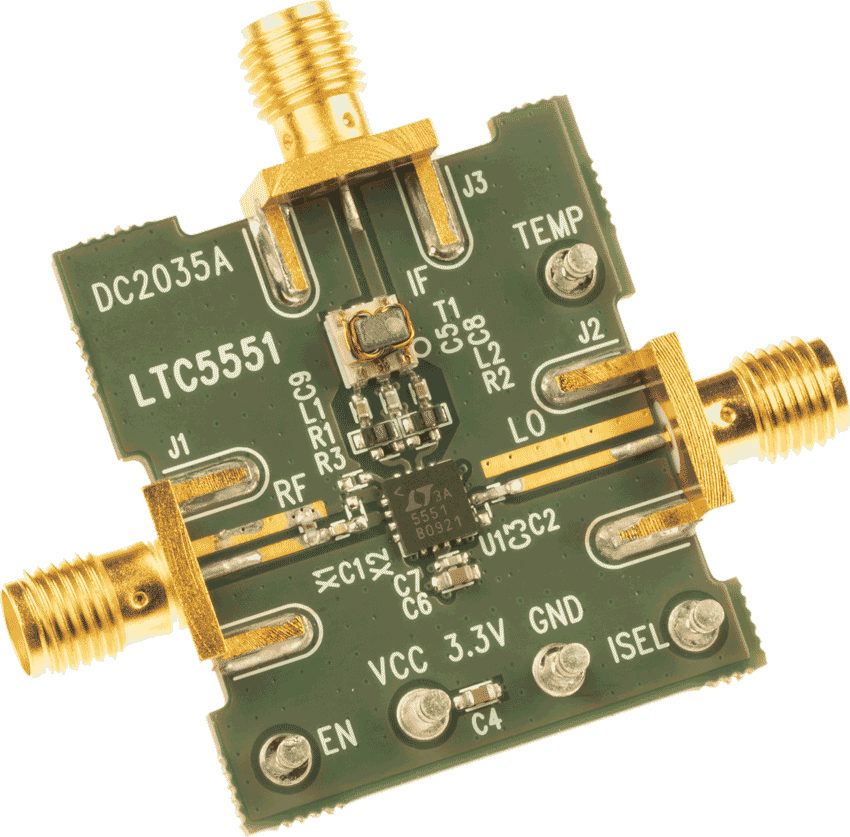

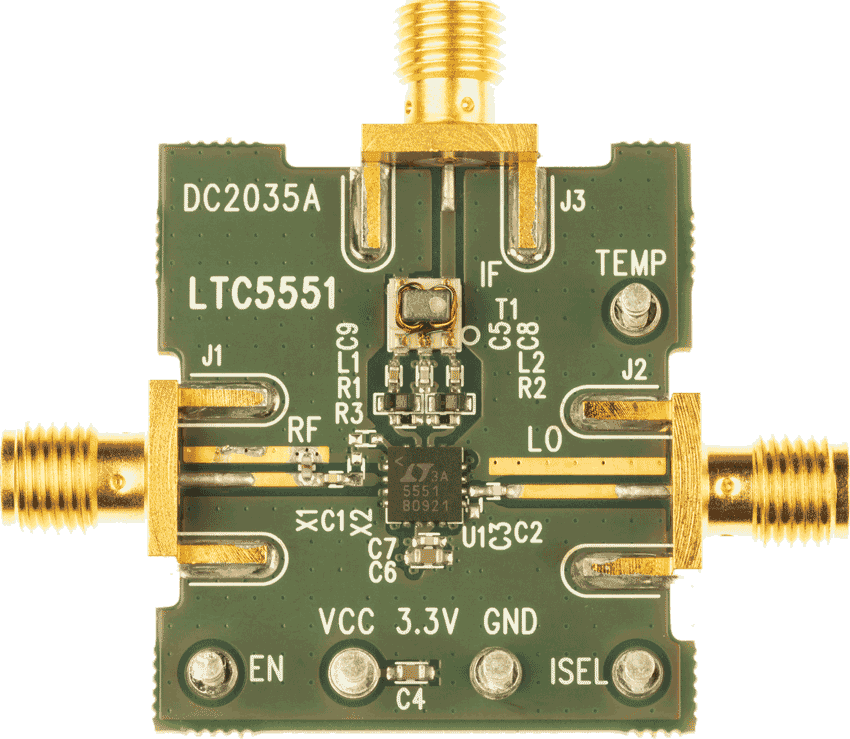

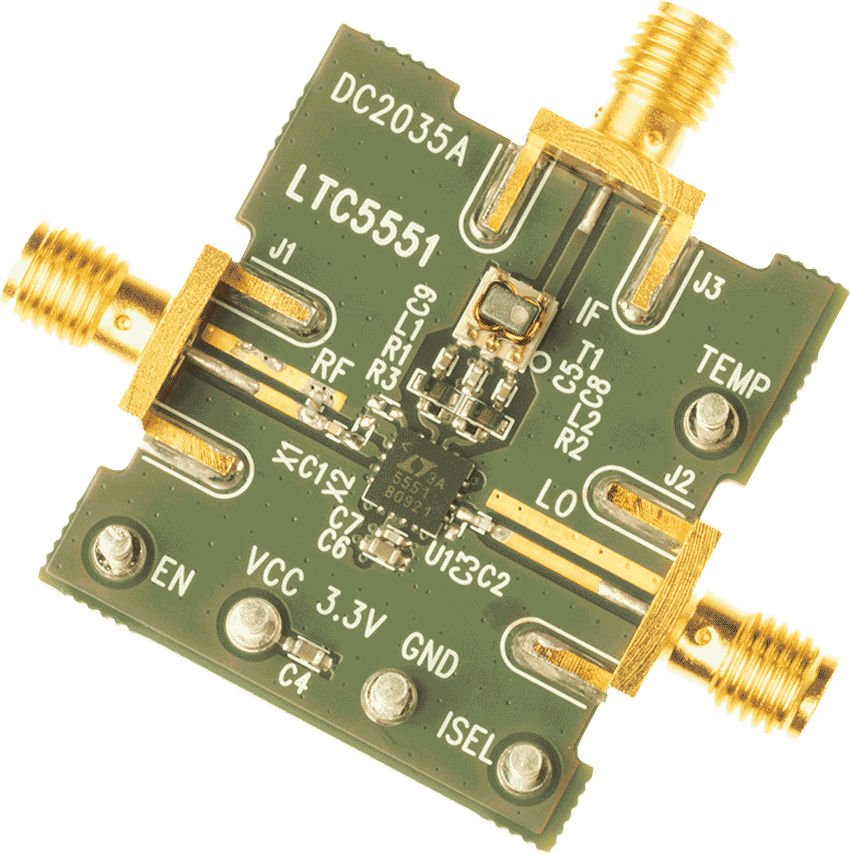

評価キット (1)

ツール

設計ツール

ADIsimRF

アナログ・デバイセズのADIsimRF設計ツールは、カスケード・ゲインやノイズ指数、IP3、P1dB、総合消費電力などRFシグナル・チェーン内の最も重要なパラメータの計算を行います。
