製品概要
機能と利点
- サンプル・レート：130Msps
- ノイズフロア：78dBFS
- SFDR：100dB
- SFDR：250MHzで83dB以上（入力範囲1.5VP-P）
- PGAフロントエンド（入力範囲2.25VP-P または1.5VP-P）
- 700MHzのフルパワー帯域幅S/H
- オプションの内部ディザー
- オプションのデータ出力ランドマイザ
- LDVSまたはCMOS出力
- 単一3.3V電源
- 低消費電力：1.25W
- クロック･デューティ･サイクル･スタビライザ
- ピン互換ファミリ 130Msps：
- LTC2208（16ビット）
- LTC2208-14（14ビット）
- 64ピン (9mm × 9mm) QFNパッケージ
製品概要
LTC2208は、入力周波数が最大700MHzという高周波で広いダイナミック・レンジの信号をデジタル化する130Msps、サンプリング16ビットA/Dコンバータです。このADCの入力範囲は、PGAフロントエンドで最適化することができます。
LTC2208はノイズフロアが78dBFS、SFDRが100dBという優れたAC特性を備えているため、要求の厳しい通信アプリケーションに最適です。また、また、70fs RMSという極めて低いジッタにより、優れたノイズ性能を維持しながら高い入力周波数をアンダーサンプリングできます。最大DC仕様では、全温度範囲で±4LSBのINLと±1LSBのDNL（ミッシング･コードなし）が規定されています。
デジタル出力は、差動LVDSまたはシングルエンドCMOSのいずれかに設定可能です。CMOS出力フォーマットは、1本のバスがフル・データレートで動作する形式、デマルチプレクス･バスが半分のデータレートで動作する形式の2つから選択できます。また、個別の出力電源により、0.5V～3.3VのCMOS出力振幅が可能です。
ENC+およびENC-入力は、正弦波、PECL、LVDS、TTLまたはCMOS入力で差動またはシングルエンド・ドライブ可能です。また、オプションのクロック･デューティ･サイクル･スタビライザにより、広範なクロック･デューティ･サイクルに対してフルスピードで高性能を達成できます。
| Bits | |
| LTC2208-14 | 14 |
| LTC2208-16 | 16 |
アプリケーション
- Telecommunications
- Receivers
- Cellular Base Stations
- Spectrum Analysis
- Imaging Systems
- ATE
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

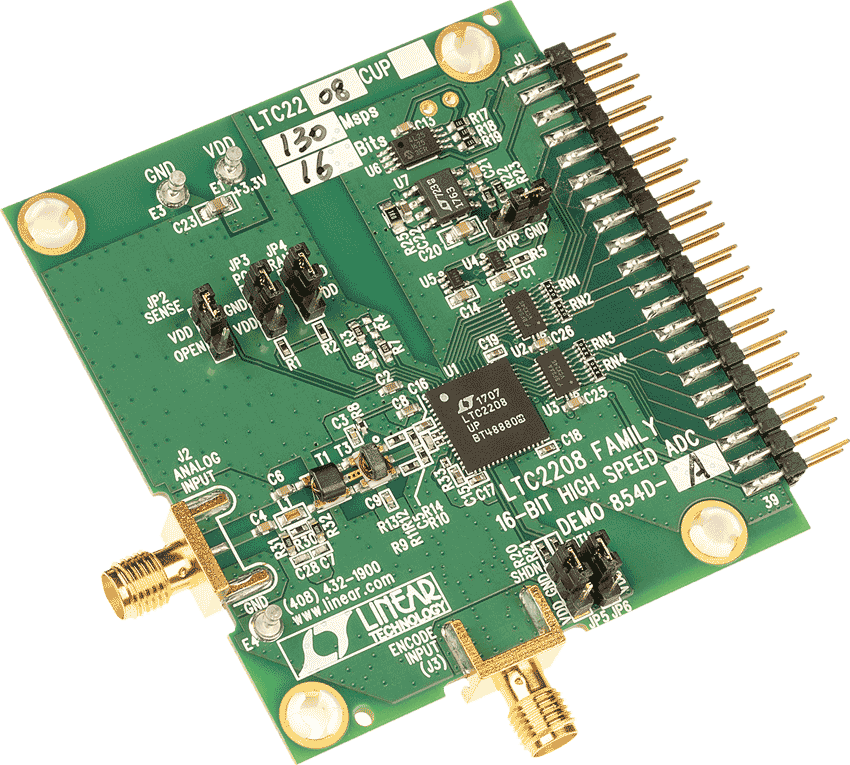

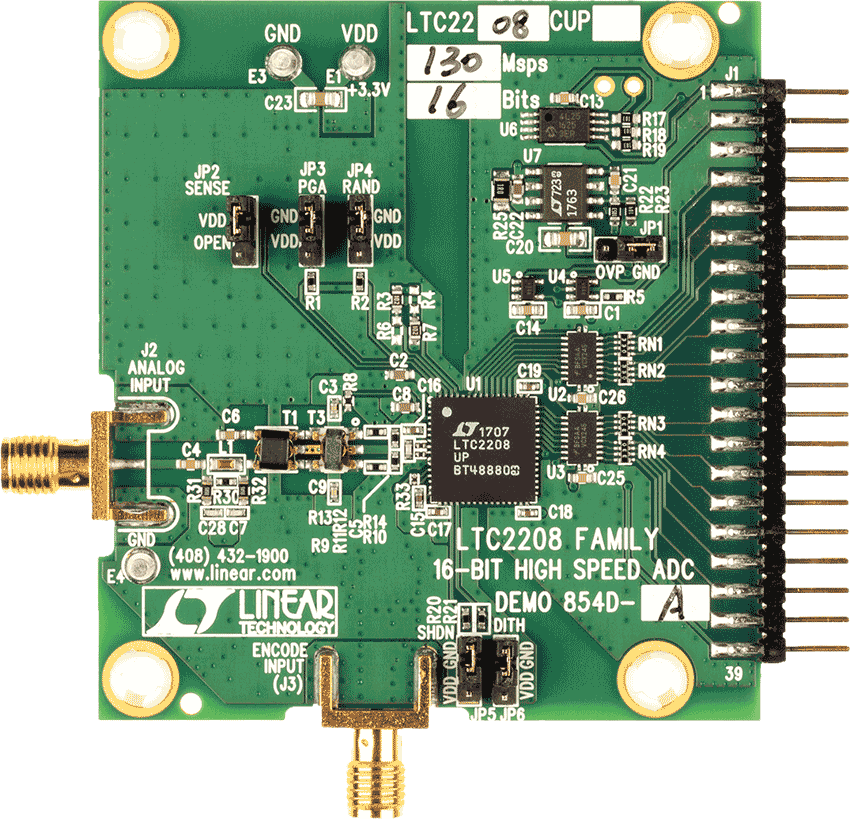

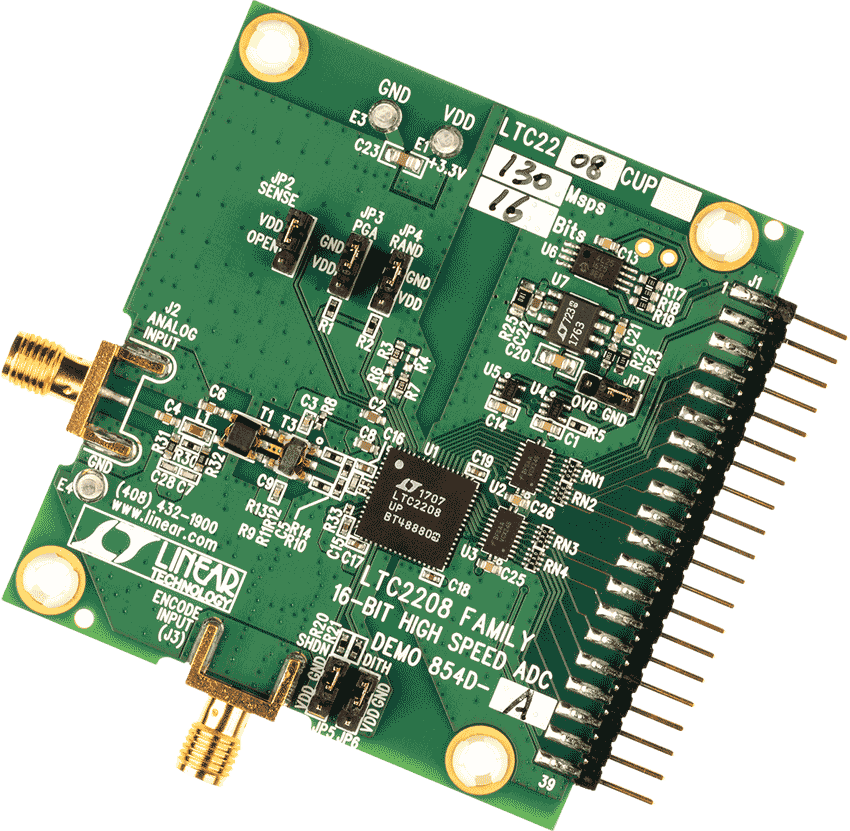

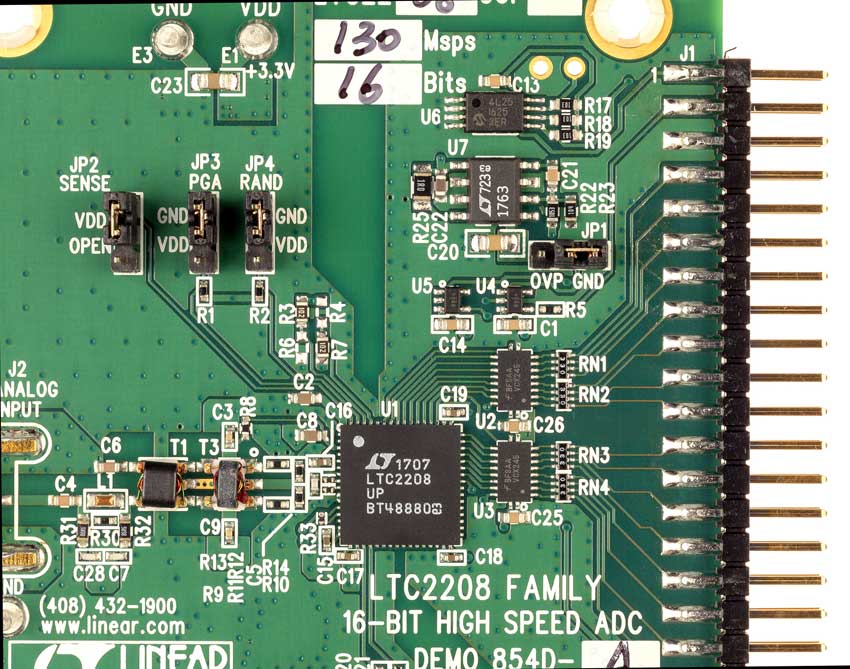

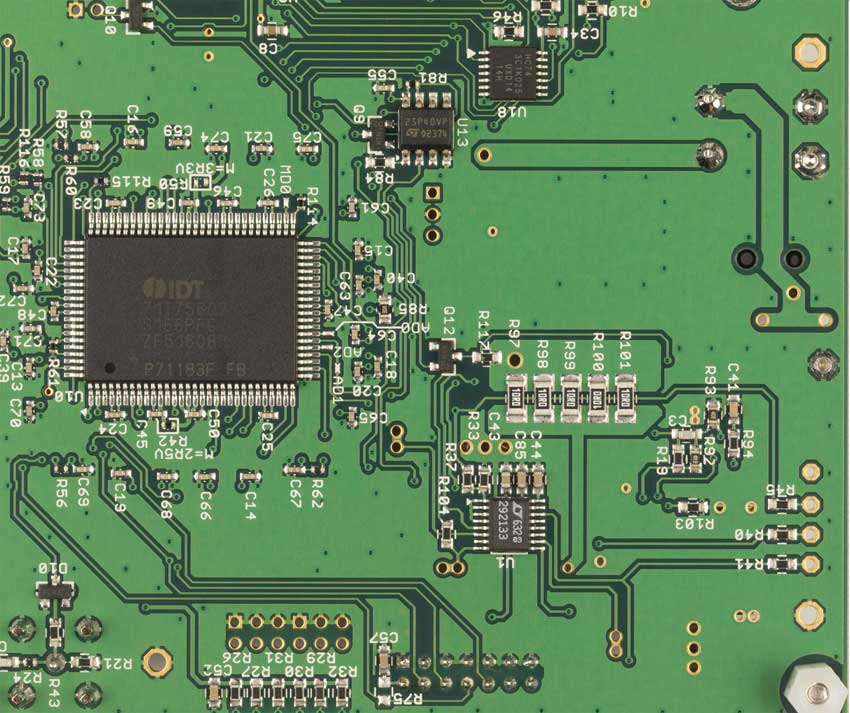

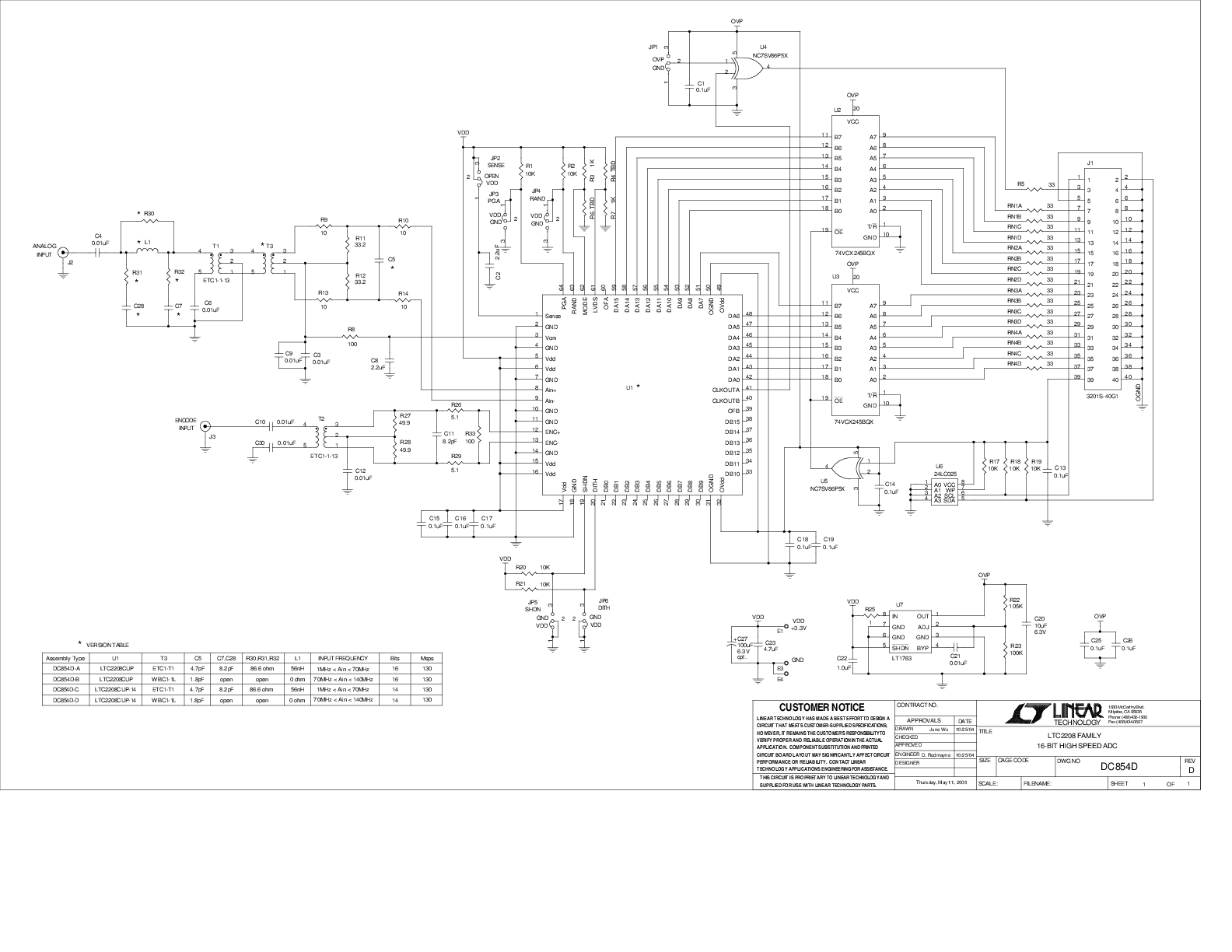

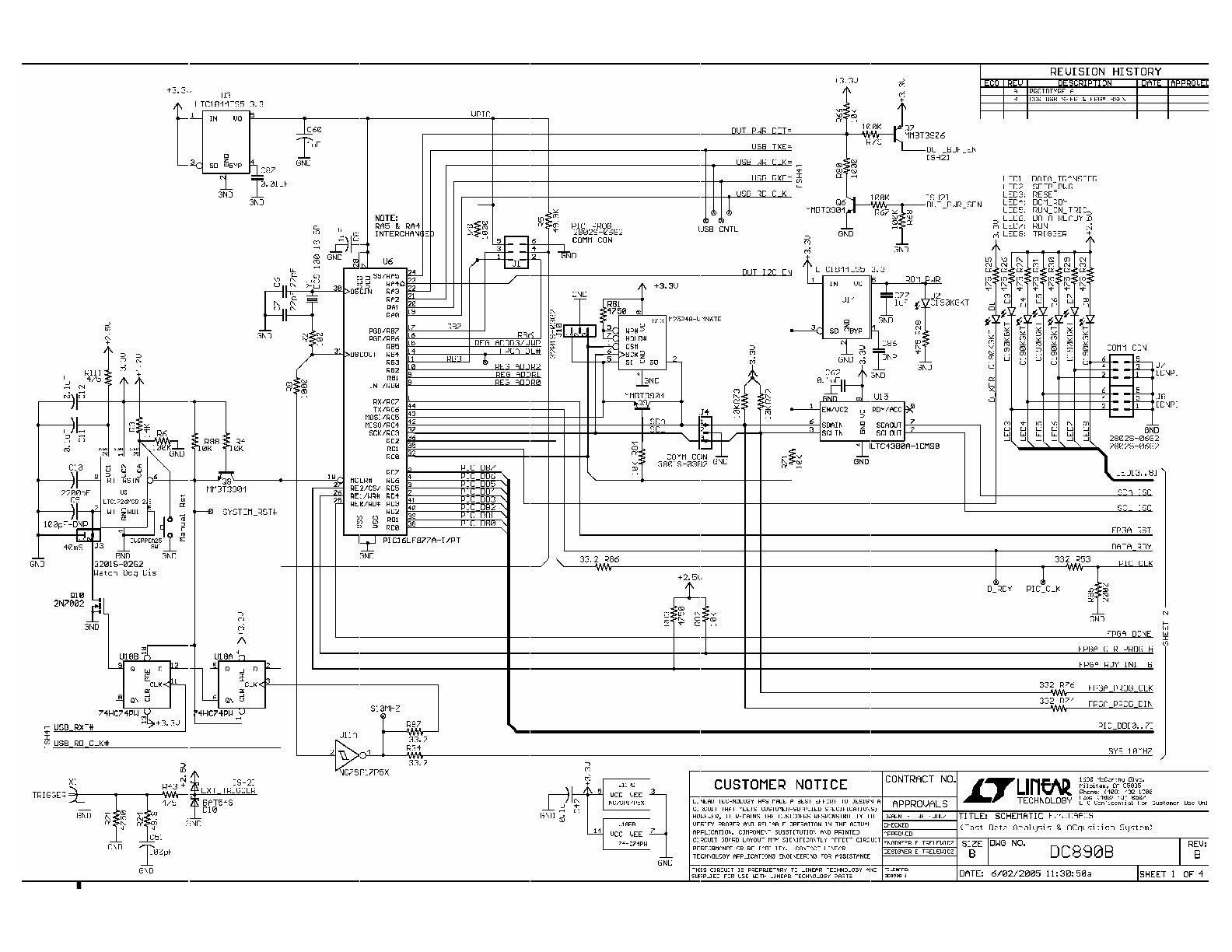

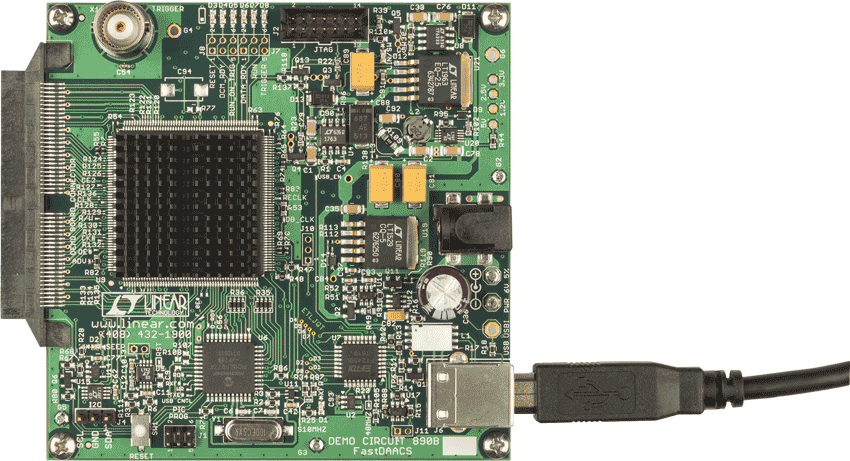

評価キット (7)
