製品モデル 6
1Ku当たりの価格 最低価格：$96.51
特長
  • 16ビット高速ADC、パッシブ･フィルタ、固定利得差動アンプを内蔵最大300MHzのIF範囲
    • ローパスおよびバンドパス･フィルタ･バージョン
  • 低ノイズ、低歪みアンプ
    • 固定利得：8dB、14dB、20dB、26dB
    • 50Ω、200Ωまたは400Ωの入力インピーダンス
  • 75dBのSNR、83dBのSFDR（LTM9001-AD)
  • バイパス容量を内蔵、外付け部品不要
  • オプションの内部ディザー
  • オプションのデータ出力ランダマイザ
  • LVDSまたはCMOS出力
  • 3.3Vの単一電源
  • 消費電力：1.65W
  • クロック･デューティ･スタビライザ
  • 11.25mm×11.25mm×2.32mm LGAパッケージ
製品概要
show more Icon

LTM9001は高速16ビットA/Dコンバータ、整合ネットワーク、アンチエイリアシング・フィルタ、固定利得の低ノイズ差動アンプを内蔵した集積化SiP（System in a Package）です。このデバイスは、中間周波数（IF）範囲が300MHzまでの高ダイナミックレンジ信号をデジタル化するために設計されています。アンプはACまたはDC結合入力をドライブできます。ローパスまたはバンドパス・フィルタ・ネットワークは、多様な周波数に対応できます。セミカスタム対応については、弊社にお問い合わせください。

LTM9001は、162.5MHz時にノイズフロアが72dBFS、SFDRが82dB（LTM9001-AA）というAC特性を有しており、要求の厳しい通信アプリケーションのIFレシーバに最適です。

デジタル出力は差動LVDSまたはシングルエンドCMOSのいずれかに設定可能です。CMOS出力フォーマットは、1本のバスがフル・データレートで動作する形式か、2本のデマルチプレクス･バスが半分のデータレートで動作する形式のいずれかを選択できます。

個別の出力電源により、0.5V～3.3VのCMOS出力振幅が可能です。

差動のENC+およびENC–入力は、正弦波、PECL、LVDS、TTLまたはCMOS入力によってドライブできます。オプションのクロック・デューティサイクル・スタビライザにより、広範なクロックデューティサイクルにおいてフルスピードで高性能を実現します。


アプリケーション

  • 通信機器
  • 高感度レシーバ
  • セルラー基地局
  • スペクトル・アナライザ
Show More Arrow image
file データシートを表示
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 6
1Ku当たりの価格 最低価格：$96.51
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTM9001-A
LTM9001-B

資料

7
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • 情報
  • ユーザ・ガイド
  • データシート
  • 信頼性データ
  • 技術記事
  • すべて
    TickIcon
  • English
  • 日本語
resetfilter

絞り込みを解除

データシート

2

PDF Vector

PDF

更新 07/02/2010
English

LTM9001-A/LTM9001-B: 16-Bit IF/Baseband Receiver Subsystem Data Sheet

PDFファイルを開く

redirect
854.00K
download

PDFをダウンロード

PDF Vector

PDF

更新 11/01/2010
日本語

LTM9001-A/LTM9001-B: 16ビット、IF/ベースバンド・レシーバー・サブシステム データシート

PDFファイルを開く

redirect
3.00M
download

PDFをダウンロード

情報

1

PDF Vector

HTML

更新 01/30/2018
English
μModule Design and Manufacturing Resources redirect icon

ユーザ・ガイド

2

PDF Vector

PDF

更新 12/29/2009
English
DC1241B - Demo Manual redirect icon

329.00K

download

PDFをダウンロード

PDF Vector

PDF

更新 09/24/2009
English
DC1250A - Demo Manual redirect icon

225.00K

download

PDFをダウンロード

信頼性データ

1

PDF Vector

PDF

更新 03/26/2018
English
R597 Reliability Data redirect icon

228.78 K

download

PDFをダウンロード

技術記事

1

PDF Vector

HTML

更新 03/01/2008
English
Complete IF Receiver Has 16-Bit, 130Msps ADC, Fixed-Gain Amplifier and Antialias Filter in 11.25mm × 11.25mm µModule Package redirect icon

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

技術資料 7
show more Icon

データシート 2

LTM9001-A/LTM9001-B: 16-Bit IF/Baseband Receiver Subsystem Data Sheet
LTM9001-A/LTM9001-B: 16ビット、IF/ベースバンド・レシーバー・サブシステム データシート

信頼性データ 1

R597 Reliability Data

ユーザ・ガイド 2

DC1241B - Demo Manual
DC1250A - Demo Manual

技術記事 1

Complete IF Receiver Has 16-Bit, 130Msps ADC, Fixed-Gain Amplifier and Antialias Filter in 11.25mm × 11.25mm µModule Package

情報 1

μModule Design and Manufacturing Resources

製品セレクタ・カード 2

Signal Chain uModule Receivers
差動アンプ 高速ADCドライバ

プレス・リリース 1

LTM9001 - RF とデジタル領域のギャップを埋める高性能uModule レシーバ･サブシステム

ビデオ

1

Thumbnail Image

ビデオ

2017-09-14

02:55

The Simple Way to Match to a High-Speed ADC Input - LTM9001

さらに詳しく
すべて表示 Arrow image
アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTM9001CV-AA#PBF 81-Lead LGA (11.25mm x 11.25mm x 2.32mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTM9001CV-AD#PBF 81-Lead LGA (11.25mm x 11.25mm x 2.32mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTM9001CV-BA#PBF 81-Lead LGA (11.25mm x 11.25mm x 2.32mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTM9001IV-AA#PBF 81-Lead LGA (11.25mm x 11.25mm x 2.32mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTM9001IV-AD#PBF 81-Lead LGA (11.25mm x 11.25mm x 2.32mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTM9001IV-BA#PBF 81-Lead LGA (11.25mm x 11.25mm x 2.32mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 21, 2021

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

LTM9001CV-AA#PBF

製造中

LTM9001CV-AD#PBF

製造中

LTM9001CV-BA#PBF

製造中

LTM9001IV-AA#PBF

製造中

LTM9001IV-AD#PBF

製造中

LTM9001IV-BA#PBF

製造中

pdf

PCN21_0159_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 21, 2021

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

LTM9001CV-AA#PBF

製造中

LTM9001CV-AD#PBF

製造中

LTM9001CV-BA#PBF

製造中

LTM9001IV-AA#PBF

製造中

LTM9001IV-AD#PBF

製造中

LTM9001IV-BA#PBF

製造中

pdf

PCN21_0159_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

ソフトウェアおよび製品のエコシステム

製品モデル 製品ライフサイクル 詳細

インテジャー N PLL1
LTC6946
popup image
Cart

最終販売

ノイズとスプリアスを極めて低く抑えたVCO内蔵の0.37GHz～5.7GHz整数分周方式シンセサイザ

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

評価用キット 6

reference details image

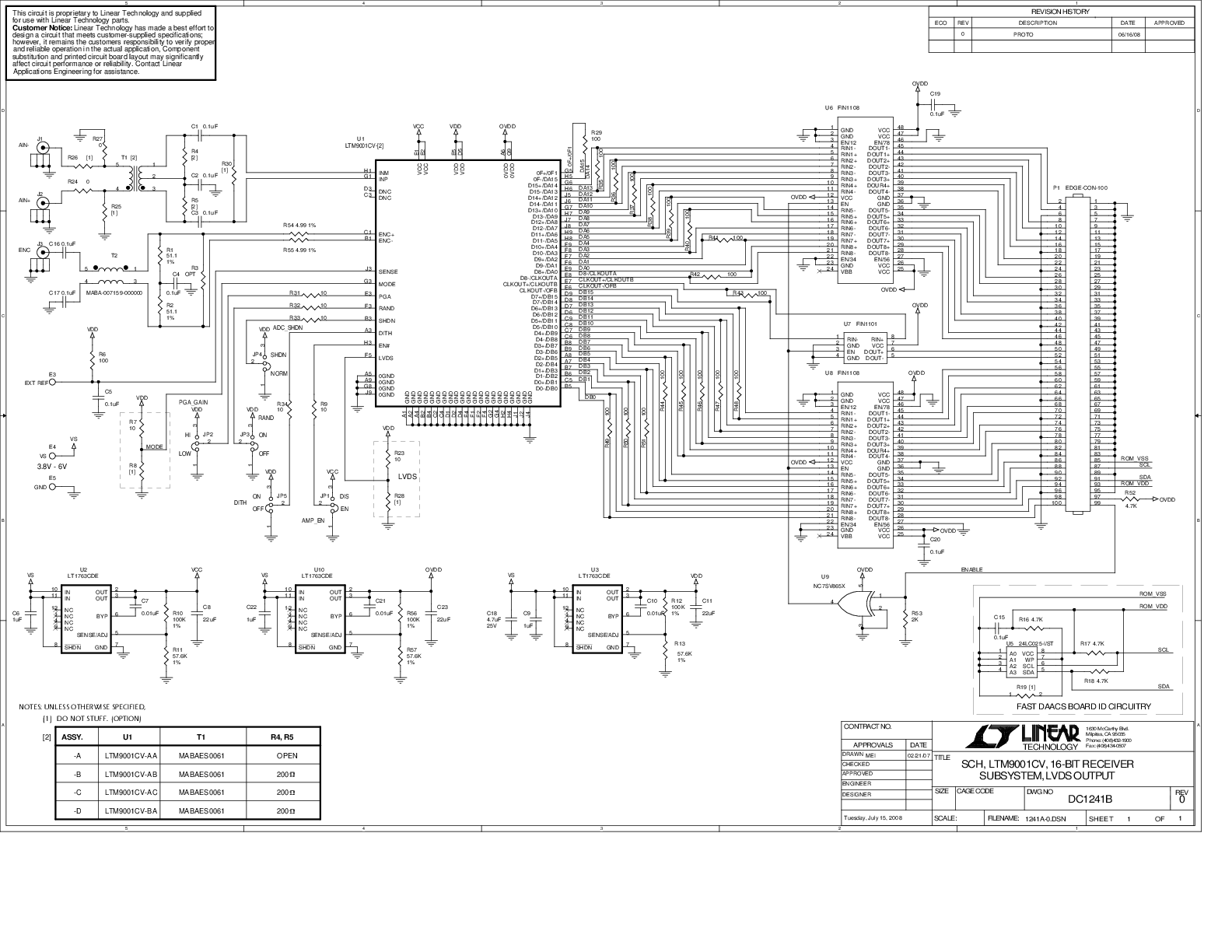

DC1241B-AA

LTM9001-AA, LVDS out, 16-bit, 130Msps, 162MHz BPF, 50MHz BW, 20dB gain (requires DC890 and LVDS_XFMR)

zoom

DC1241B-AA

LTM9001-AA, LVDS out, 16-bit, 130Msps, 162MHz BPF, 50MHz BW, 20dB gain (requires DC890 and LVDS_XFMR)

download icon

ダウンロード

 print icon

印刷
DC1241B-AA
LTM9001-AA, LVDS out, 16-bit, 130Msps, 162MHz BPF, 50MHz BW, 20dB gain (requires DC890 and LVDS_XFMR)
今すぐ購入 詳細を表示

製品の詳細

DC1241B-AA: Demo Board for the LTM9001-A and -B 16-Bit IF/Baseband Receiver Subsystem.





資料

pdf icon

ZIP

DC1241B - Design Files Download

2.00M

pdf icon

PDF

DC1241B - Schematic Download

61.00K

pdf icon

PDF

DC1241B - Demo Manual Download

329.00K

すべて表示 Arrow image
reference details image

DC1250A-BA

LTM9001-BA, CMOS Out, 16-Bit, 160Msps, DC-300MHz LPF, 8dB gain (requires DC890)

reference details image

DC1241B-BA

LTM9001-BA, LVDS out, 16-bit, 160Msps, DC-300MHz LPF, 8dB gain (requires DC890 and LVDS_XFMR)

reference details image

DC1241B-AD

LTM9001-AD, LVDS out, 16-bit, 130Msps, 70MHz BPF, 25MHz BW, 14dB gain (requires DC890 and LVDS_XFMR)

zoom

DC1241B-AD

LTM9001-AD, LVDS out, 16-bit, 130Msps, 70MHz BPF, 25MHz BW, 14dB gain (requires DC890 and LVDS_XFMR)

download icon

ダウンロード

 print icon

印刷
DC1241B-AD
LTM9001-AD, LVDS out, 16-bit, 130Msps, 70MHz BPF, 25MHz BW, 14dB gain (requires DC890 and LVDS_XFMR)
今すぐ購入 詳細を表示

製品の詳細

DC1241B-AD: Demo Board for the LTM9001-A and -B - 16-Bit IF/Baseband Receiver Subsystem





資料

pdf icon

ZIP

DC1241B - Design Files Download

2.00M

pdf icon

PDF

DC1241B - Schematic Download

61.00K

pdf icon

PDF

DC1241B - Demo Manual Download

329.00K

すべて表示 Arrow image
reference details image

DC1250A-AA

LTM9001-AA, CMOS out, 16-bit, 130Msps, 162MHz BPF, 50MHz BW, 20dB gain (requires DC890)

reference details image

DC1250A-AD

LTM9001-AD, CMOS Out, 16-bit, 130Msps, 70MHz BPF, 25MHz BW, 14dB gain (requires DC890)

評価用キット6

evaluation kit item images

DC1241B-AA

LTM9001-AA, LVDS out, 16-bit, 130Msps, 162MHz BPF, 50MHz BW, 20dB gain (requires DC890 and LVDS_XFMR)
evaluation kit item images

DC1250A-BA

LTM9001-BA, CMOS Out, 16-Bit, 160Msps, DC-300MHz LPF, 8dB gain (requires DC890)
evaluation kit item images

DC1241B-BA

LTM9001-BA, LVDS out, 16-bit, 160Msps, DC-300MHz LPF, 8dB gain (requires DC890 and LVDS_XFMR)
evaluation kit item images

DC1241B-AD

LTM9001-AD, LVDS out, 16-bit, 130Msps, 70MHz BPF, 25MHz BW, 14dB gain (requires DC890 and LVDS_XFMR)
evaluation kit item images

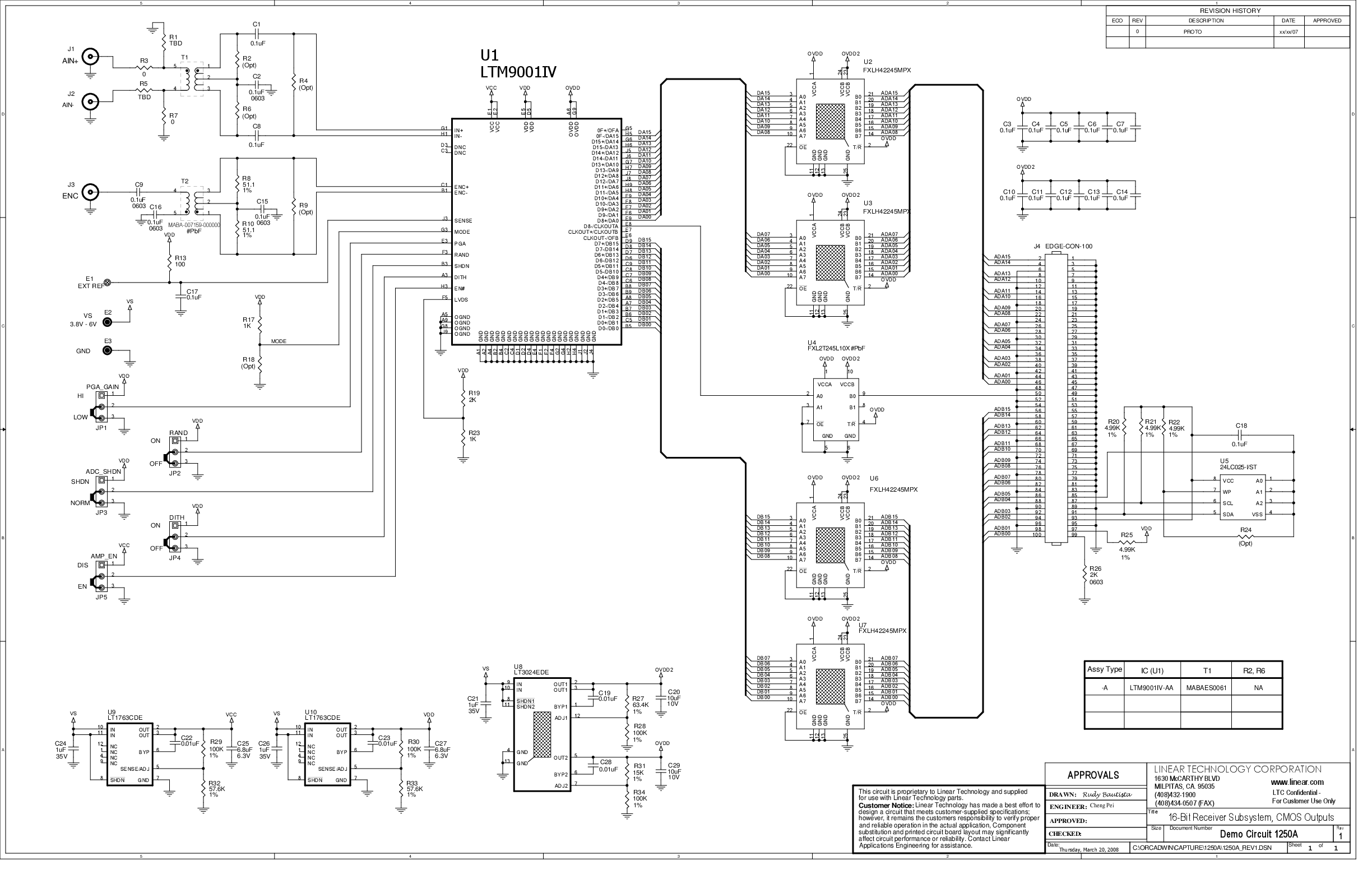

DC1250A-AA

LTM9001-AA, CMOS out, 16-bit, 130Msps, 162MHz BPF, 50MHz BW, 20dB gain (requires DC890)
evaluation kit item images

DC1250A-AD

LTM9001-AD, CMOS Out, 16-bit, 130Msps, 70MHz BPF, 25MHz BW, 14dB gain (requires DC890)
