製品概要
機能と利点
- 最大オフセット電圧：25μV（25℃）
- 最大オフセットドリフト：0.7μV/℃
- 最大入力バイアス電流：
- 1pA（25℃）
- 50pA（85℃以下）
- マイクロパワー： 54μA/アンプ
- CMRR：95dB（最小）
- PSRR：100dB（最小)
- 入力ノイズ電圧：16nV/√Hz
- レール・トゥ・レール入出力
- 2.7V～5.5Vの動作電圧
- LTC6078：8ピンMSOPおよび10ピンDFNパッケージ; LTC6079：16ピンSSOPおよびDFNパッケージ
製品概要
LTC6078/LTC6079は、 低消費電力とレール･トゥ･レール入出力振幅を特長とするデュアル/クワッド、低オフセット、低ノイズ・オペアンプです。
入力オフセット電圧は25μV以下に調整されており、CMOS入力のバイアス電流は50pA以下です。低いオフセット･ドリフト、優れたCMRR、高い電圧利得により、高精度の信号調整に最適です。
各アンプの消費電流は3V電源時にわずか54μAです。マイクロパワーでレール･トゥ･レール動作を行うLTC6078/LTC6079は、携帯機器や単一電源アプリケーションに適しています。
LTC6078/LTC6079は-40℃～125℃の温度範囲で3Vおよび5Vの電源電圧で規定されています。デュアルアンプLTC6078は8ピンMSOPパッケージと10ピンDFNパッケージ、クワッドアンプLTC6079は16ピンSSOPおよびDFNパッケージで供給されます。
アプリケーション
- フォトダイオード･アンプ
- 高インピーダンスのセンサ･アンプ
- マイクロボルト精度のスレッショルド検出
- 計装アンプ
- バッテリ駆動アプリケーション
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
-
R513 Reliability Data3/26/2018PDF32 K
-

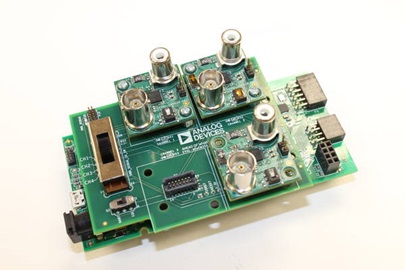

CN0428: Water Quality Measurement System11/13/2018PDF332 K
-
電気化学的な水質分析に向けたデモ用プラットフォーム1/14/2020
-
AN-105: 電流センス（検出）回路集 電流に対するセンスを養う12/1/2005
-
高インピーダンス・センサーのシグナル・コンディショニング9/22/2015
-
18ビットA/Dコンバータ用の低消費電力、DC高精度ドライバ7/1/2013
-
Easy Drive Delta-Sigma ADCs Deliver Powerful Features and Reduce Design Effort3/1/2007 LT Journal
-
µPower Precision Dual Op Amp Combines the Advantages of Bipolar and CMOS Amplifiers9/1/2005 LT Journal
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LTC6078
リファレンス・デザイン (1)
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC6078ACMS8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP | |
| LTC6078ACMS8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP | |
| LTC6078AHMS8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP | |
| LTC6078AHMS8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP | |
| LTC6078AIMS8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP | |
| LTC6078AIMS8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP | |
| LTC6078CDD#PBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead DFN (3mm x 3mm w/ EP) | |
| LTC6078CDD#TRPBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead DFN (3mm x 3mm w/ EP) | |
| LTC6078CMS8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP | |
| LTC6078CMS8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP | |
| LTC6078HMS8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP | |
| LTC6078HMS8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP | |
| LTC6078IDD#PBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead DFN (3mm x 3mm w/ EP) | |
| LTC6078IDD#TRPBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead DFN (3mm x 3mm w/ EP) | |
| LTC6078IMS8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP | |
| LTC6078IMS8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP | |
| ウェハ・ファブリケーション・データ | R513 Reliability Data |
