製品概要

機能と利点

  • 最大オフセット電圧:70μV(25°C)

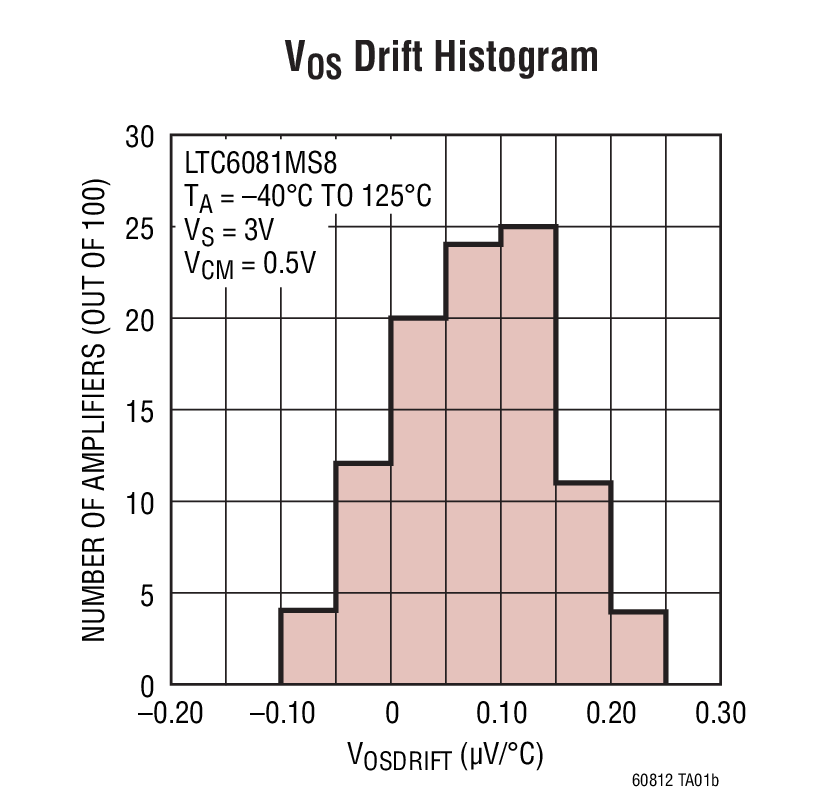

  • 最大オフセット・ドリフト:0.8μV/°C
  • 最大入力バイアス電流:1pA(25°C)、40pA(TA ≤ 85°C)
  • 開ループ電圧利得:120dB(標準)
  • 利得帯域幅積:3.6MHz
  • CMRR:100dB(最小)
  • PSRR:98dB(最小)
  • 0.1Hz~10Hzのノイズ:1.3μVP-P
  • 電源電流:330μA
  • レール・トゥ・レールの入力および出力
  • 単位利得で安定
  • 動作電圧範囲:2.7V~5.5V

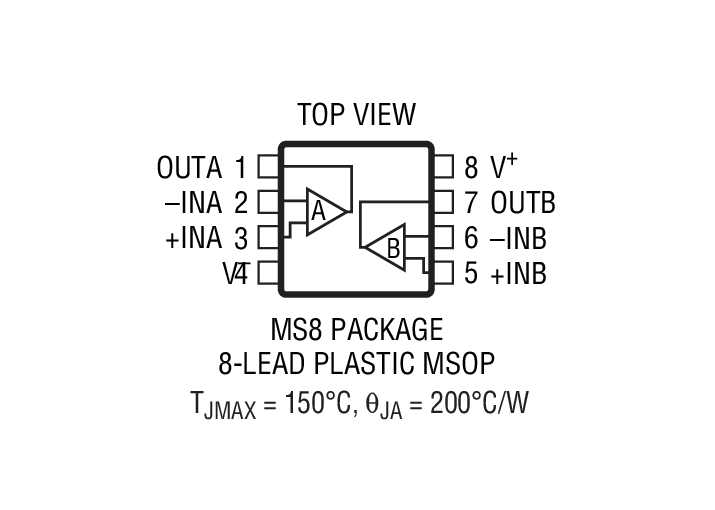

  • LTC6081(デュアル):8ピンMSOPおよび10ピンDFN10パッケージ

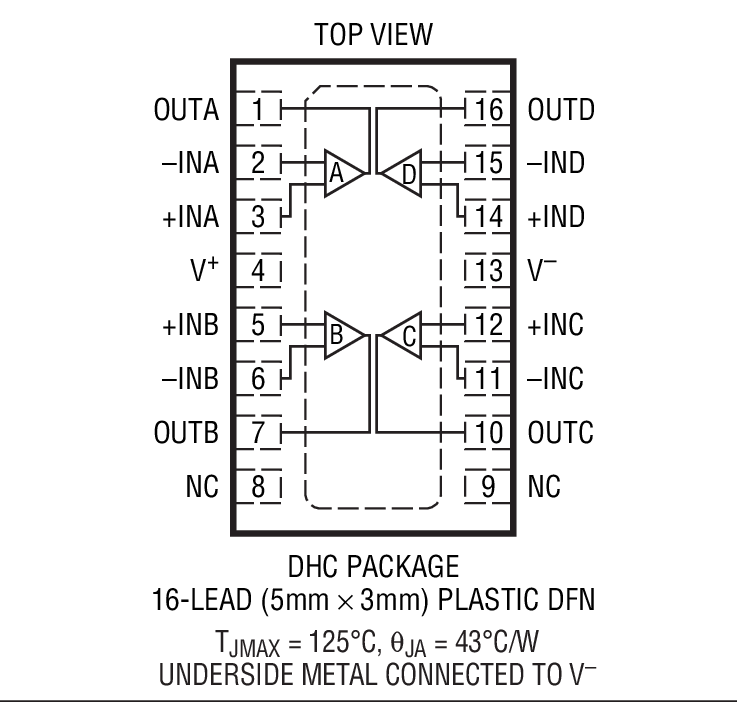

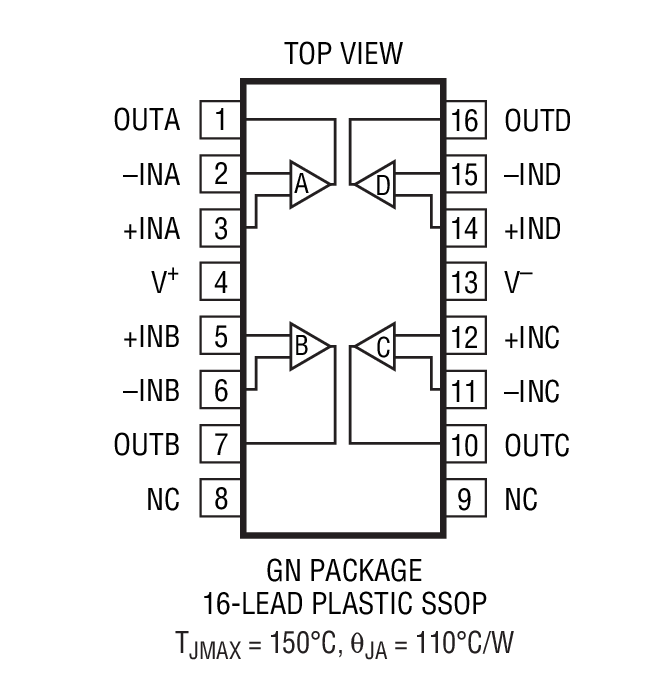

  • LTC6082(クワッド):16ピンSSOPおよびDFNパッケージ

製品概要

LTC6081/LTC6082は、レール・トゥ・レールの入力/出力振幅が可能な低オフセット、低ドリフト、低ノイズのデュアル/クワッドCMOSオペアンプです。

最大オフセット電圧が70μV、入力バイアス電流が1pA、開ループ利得が120dB、0.1Hz~10Hzのノイズが1.3μVP-Pなので、高精度のシグナル・コンディショニングに最適です。LTC6081/LTC6082は、100dBのCMRRと98dBのPSRRを特長としています。

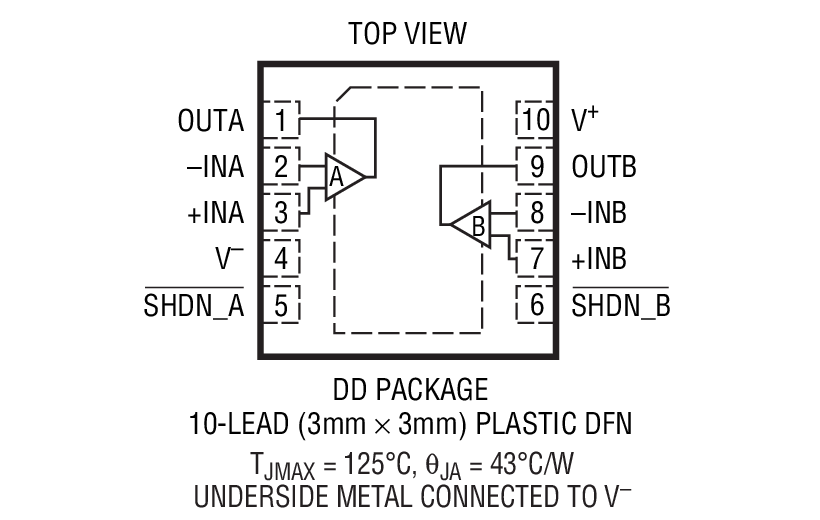

各アンプの消費電流は3V電源時にわずか330μAです。10ピンDFNパッケージのデバイスは、各アンプの電源電流を1μAに低減する個別のシャットダウン機能を備えています。

LTC6081/LTC6082は、–40°C~125°Cの温度範囲で3Vおよび5Vの電源電圧に対して規定されています。デュアルのLTC6081は8ピンMSOPパッケージおよび10ピンDFN10パッケージで供給されます。クワッドのLTC6082は16ピンSSOPパッケージおよびDFNパッケージで供給されます。


アプリケーション

  • フォトダイオード・アンプ
  • 歪みゲージ

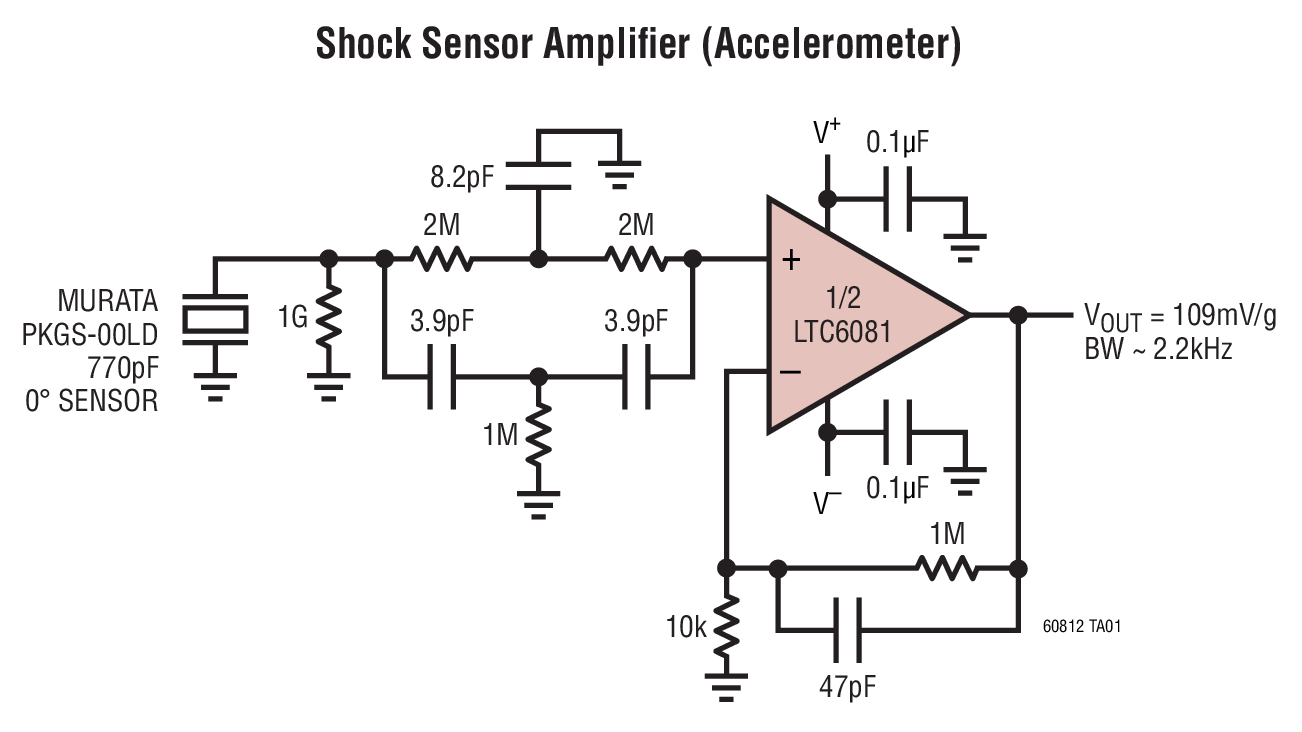

  • 高インピーダンスのセンサ・アンプ
  • マイクロボルト精度のしきい値検出
  • 計装アンプ
  • 熱電対アンプ
