製品概要

機能と利点

  • Silent Switcher®アーキテクチャ
    • 超低EMI/EMC放射
    • スペクトル拡散周波数変調
  • 高周波で高効率

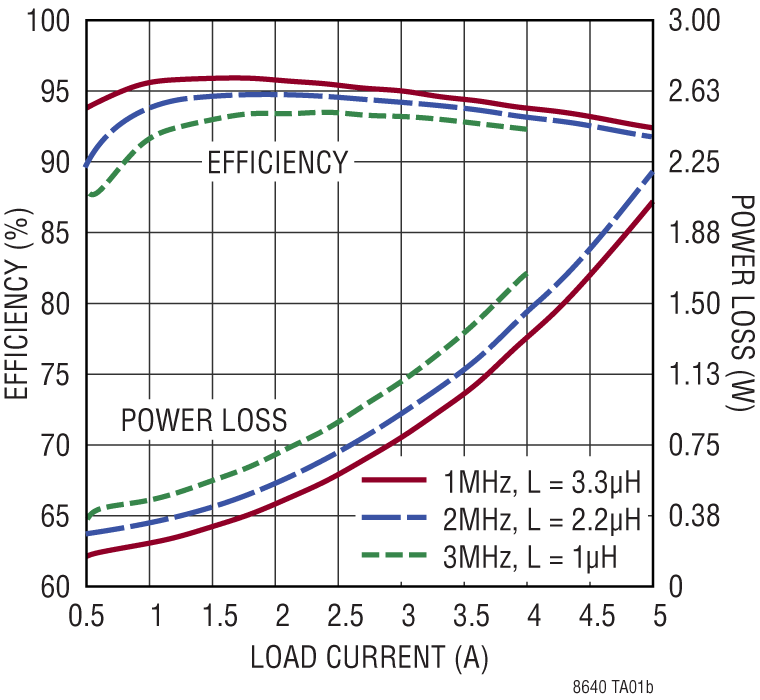

    • 1MHz時の最大効率:96%(12VIN、5VOUT
    • 2MHz時の最大効率:95%(12VIN、5VOUT
  • 広い入力電圧範囲:3.4V~42V
  • 最大連続出力電流:5A、ピーク・トランジェント出力電流:7A
  • 超低静止電流のBurst Mode®動作
    • 12V入力で3.3V出力を安定化時のIQ = 2.5μA
    • 出力リップル < 10mVP-P
  • 短い最小スイッチ・オン時間:40ns
  • すべての条件で低ドロップアウト:100mV(1A時)
  • 強制連続モード(LT8640-1のみ)
  • 過負荷時にインダクタの飽和を安全に許容
  • 調整可能および同期可能な周波数:200kHz~3MHz
  • ピーク電流モード動作
  • 出力ソフトスタートおよび出力トラッキング

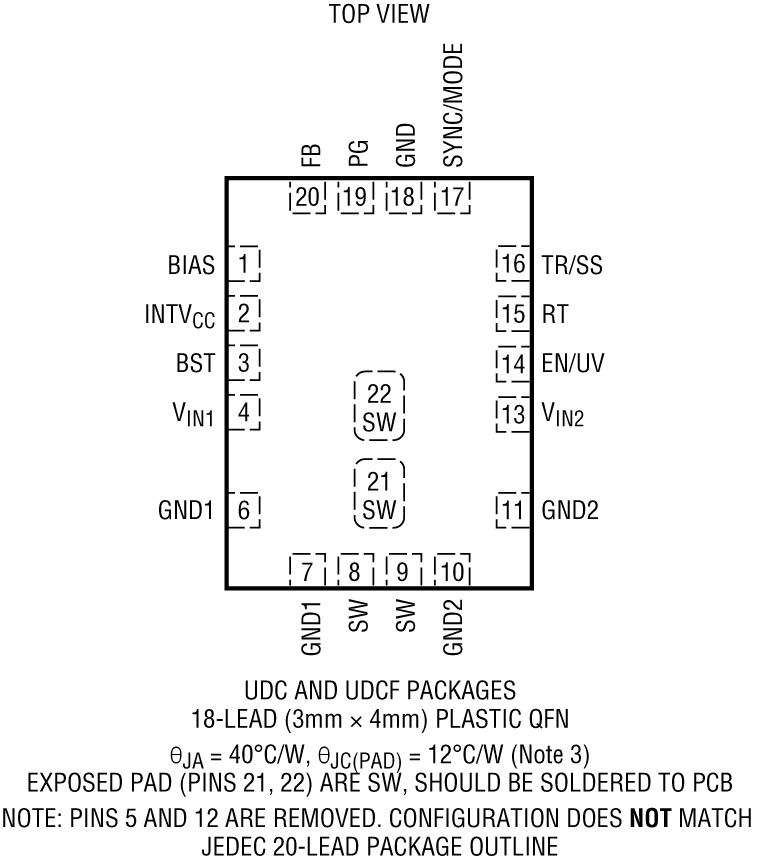

  • 小型18ピン(3mm × 4mm)QFNおよびサイド・ウェッタブルQFN

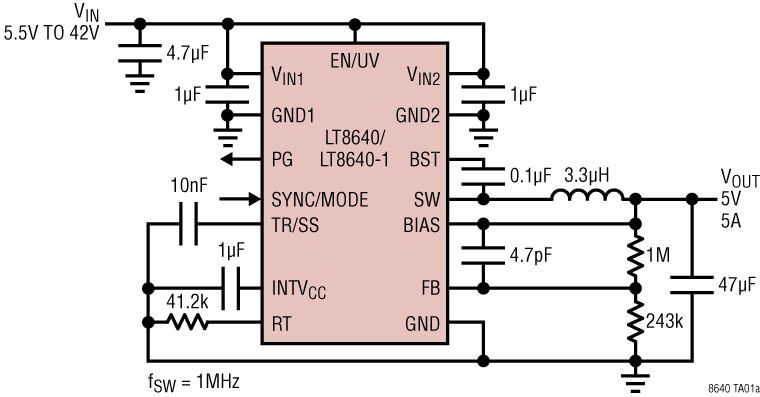

製品概要

LT8640/LT8640-1はSilent Switcherアーキテクチャを備えた降圧レギュレータで、EMI/EMC放射を最小限に抑えながら最大3MHzの周波数で高い効率を実現するよう設計されています。出力が完全なレギュレーション状態で2.5μAという超低静止電流なので、非常に小さい負荷電流で最高の効率が要求されるアプリケーションが可能です。

LT8640/LT8640-1では、高いVINから低いVOUTへの変換が高周波で可能である上に、上側スイッチの最小オン時間を30nsと短くすることができます。SYNC/MODEピンにより、Burst Mode動作、スペクトラム拡散モード、外部クロックへの同期、パルス・スキップ・モード(LT8640)、強制連続モード(LT8640-1)のいずれかを選択することができます。

パッケージ SYNC/MODE ≠ 0 VC補償 Hグレード CLKOUT 内蔵コンデンサ
LT8640 QFN パルス・スキップ 内部 あり なし なし
LT8640-1 QFN FCM 内部 あり なし なし
LT8640S LQFN FCM 内部 なし あり あり
LT8643S LQFN FCM 外部 なし あり あり
LT8640S-2 LQFN FCM 内部 あり あり なし
LT8643S-2 LQFN FCM 外部 あり あり なし

アプリケーション

  • 自動車用電源および産業用電源
  • 汎用の降圧電源
  • GSM電源

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

評価キット (1)

ツール

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。

LTspice

下記製品はLTspiceで使用することが出来ます。:

LT8640
LT8640-1

LTpowerCAD

LTpowerCAD® is a power supply design program which selects power stage components, provides detailed power efficiency, shows quick loop Bode plot stability and load transient analysis, and can export to LTspice for simulation.

To open the project file for this circuit:

Step 1: Download and install LTpowerCAD on your computer.

Step 2: Click on the link(s) in the section below to download part-specific project files.

Step 3: If the project file doesn't run, right-click the link and select "Save Target As." Then start the LTpowerCAD tool and open the project file by selecing "Open Project" from the "File" menu.

LTPowerCAD

Design tools for the following parts are available in LTpowerCAD:

LT8640
