    静止電流が2.5μAの42V、5A同期整流式降圧Silent Switcher

製品概要

機能と利点

  • Silent Switcherアーキテクチャ:
    • 超低EMI放射
  • 高周波で高効率
    • 効率:最大96%(1MHz時)
    • 効率:最大94%(2MHz時)
  • 広い入力電圧範囲:3.4V~42V
  • 超低静止電流のBurst Mode®動作:
    • 2.5μAのIQで12VのVINから3.3VのVOUTを安定化
    • 出力リップル < 10mVP-P
  • 短い最小スイッチ・オン時間:30ns
  • すべての条件で低ドロップアウト:200mV(1A時)
  • 過負荷時にインダクタの飽和を安全に許容
  • 調整可能および同期可能な周波数:200kHz~3MHz
  • ピーク電流モード動作
  • 高精度のイネーブル・ピン電圧しきい値:1V
  • 内部補償
  • 出力ソフトスタートおよび出力トラッキング
  • 小型18ピン(3mm × 4mm)QFN

製品概要

LT8614はSilent Switcherアーキテクチャを備えた降圧レギュレータで、EMI放射を最小限に抑えながら最大3MHzの周波数で高い効率を実現するよう設計されています。パワー・スイッチを内蔵し、必要なすべての回路が組み込まれたモノリシック構造で、3mm × 4mmのQFNパッケージに組み立てられているので、PCB実装面積が最小のソリューションが得られます。出力が完全なレギュレーション状態で2.5μAという超低静止電流なので、非常に小さい負荷電流で最高の効率が要求されるアプリケーションが可能です。トランジェント応答は優れた性能を維持しており、出力電圧のリップルは0から最大までのあらゆる負荷電流で10mVP-P未満です。

LT8614では、高いVINから低いVOUTへの変換が高周波で可能である上に、上側スイッチの最小オン時間を30nsと短くすることができます。過負荷での動作は、インダクタが飽和した状態でも安全です。

以下に示す不可欠な機能が組み込まれており、手軽に使用できます。出力がレギュレーション状態になると、オープンドレインのPGピンの信号によって通知します。SYNCピンではクロック同期が可能であり、さらにBurst Mode動作またはパルス・スキップ・モードを選択できます。ソフトスタート機能とトラッキング機能にはTR/SSピンを介してアクセスします。高精度のイネーブル電圧しきい値はEN/UVピンを使用して設定可能であり、スイッチ周波数はRTピンに接続する抵抗で設定します。


アプリケーション

  • 自動車用電源および産業用電源
  • 汎用の降圧電源
  • GSM電源

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

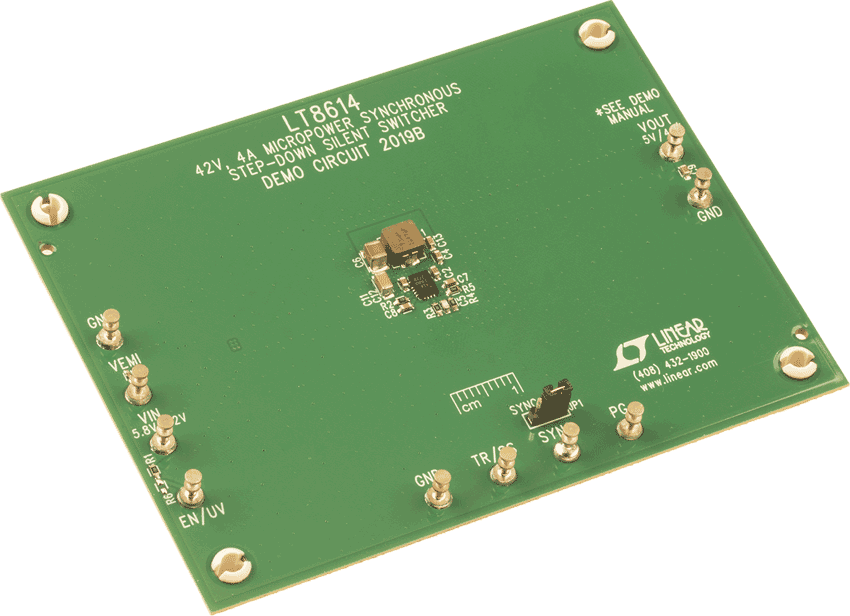

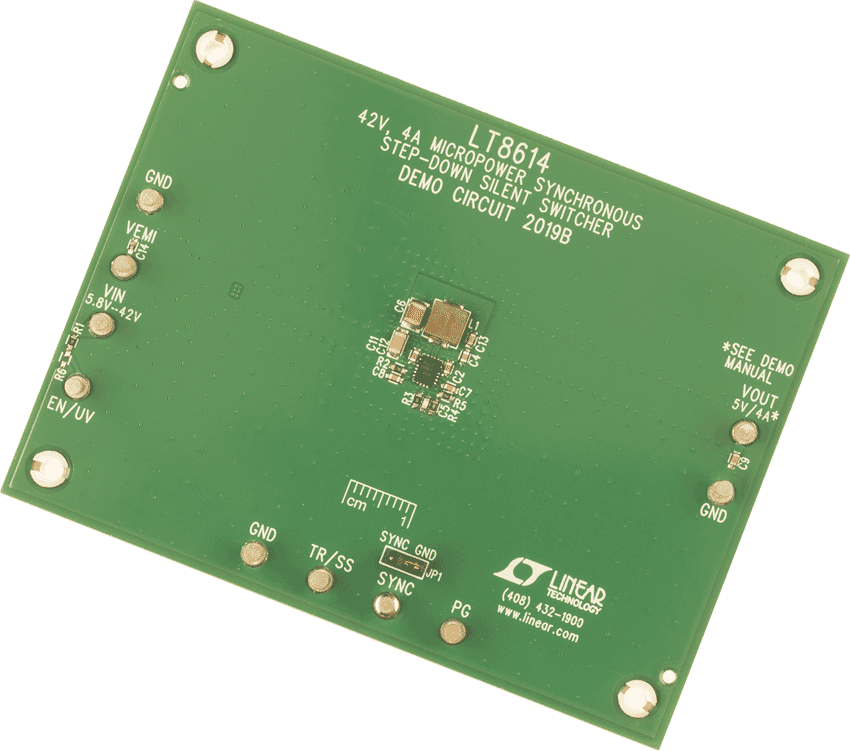

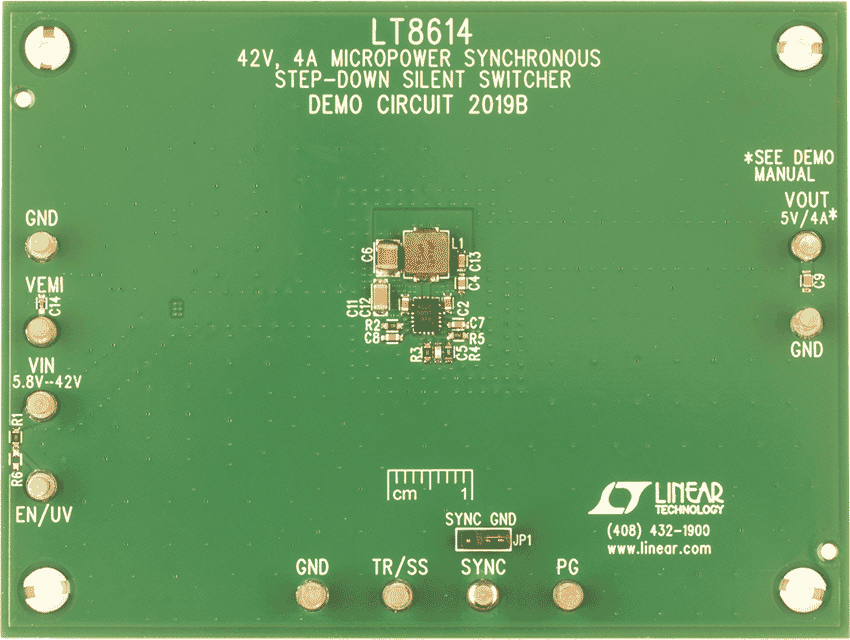

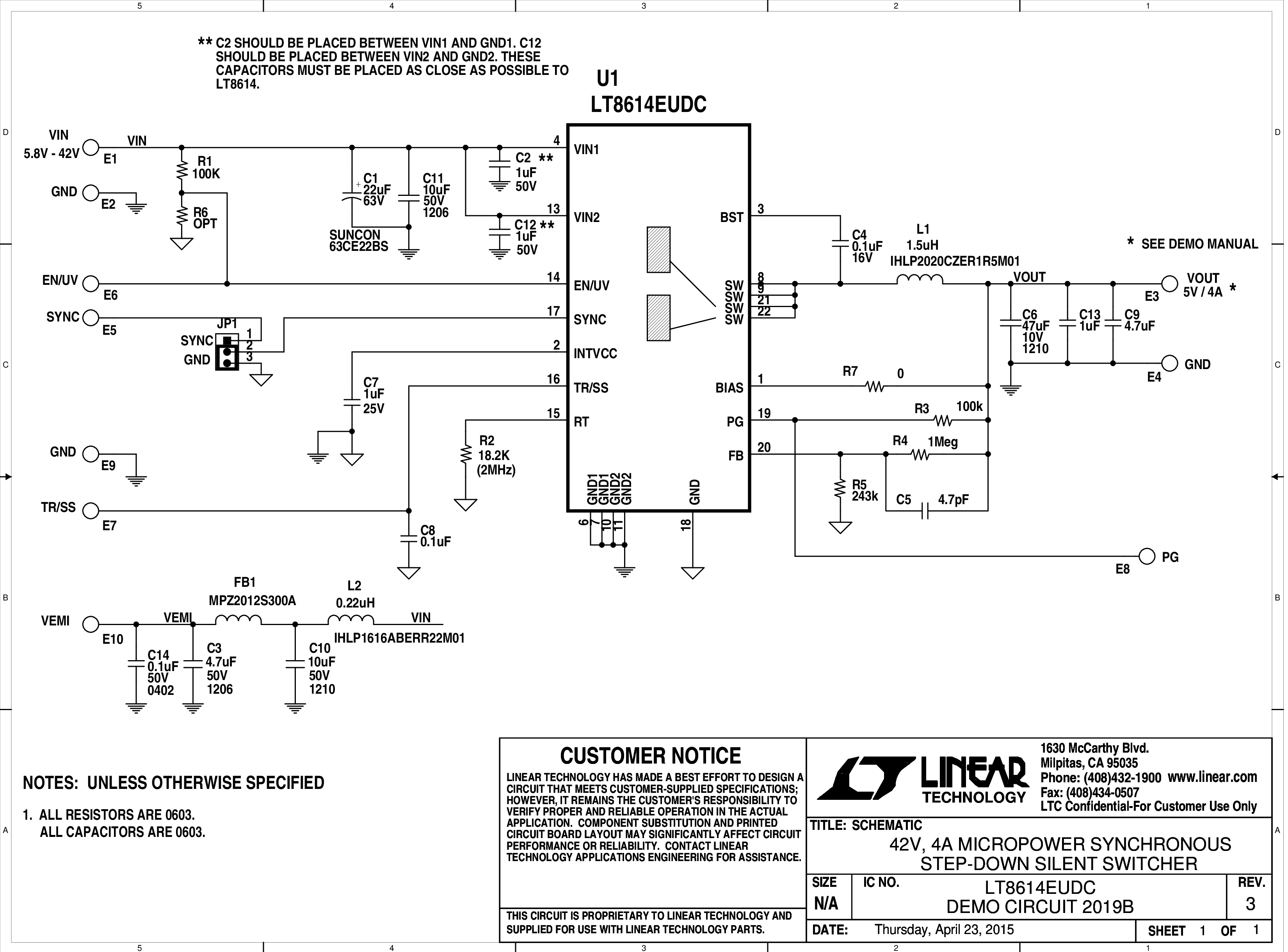

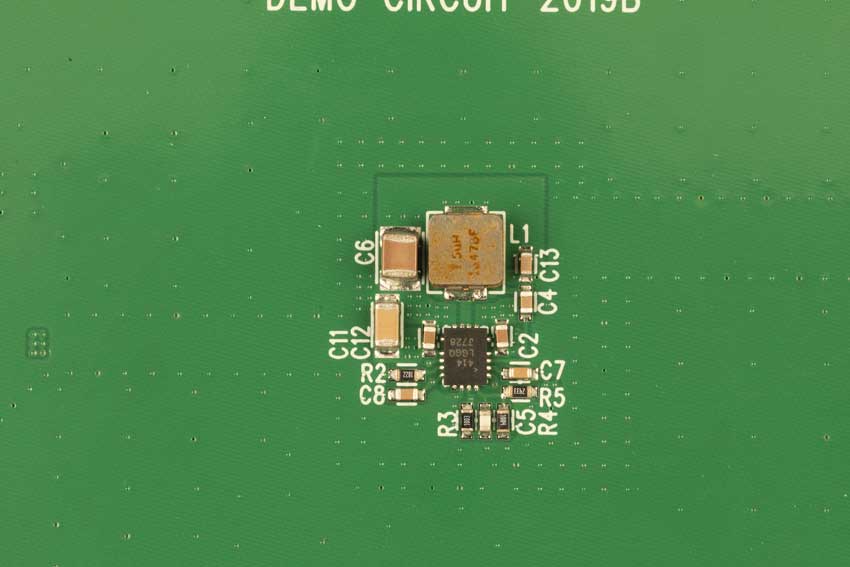

評価キット (1)

ツール

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。

LTspice

下記製品はLTspiceで使用することが出来ます。:

LT8614

LTpowerCAD

LTpowerCAD® is a power supply design program which selects power stage components, provides detailed power efficiency, shows quick loop Bode plot stability and load transient analysis, and can export to LTspice for simulation.

To open the project file for this circuit:

Step 1: Download and install LTpowerCAD on your computer.

Step 2: Click on the link(s) in the section below to download part-specific project files.

Step 3: If the project file doesn't run, right-click the link and select "Save Target As." Then start the LTpowerCAD tool and open the project file by selecing "Open Project" from the "File" menu.

LTPowerCAD

Design tools for the following parts are available in LTpowerCAD:

LT8614
