LT8641

静止電流が2.5μAの65V、3.5A同期整流式降圧Silent Switcher

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 12
1Ku当たりの価格 最低価格:$5.19
機能
  • Silent Switcher®アーキテクチャ
    • 超低EMI放射
    • スペクトル拡散周波数変調
  • 高周波で高効率

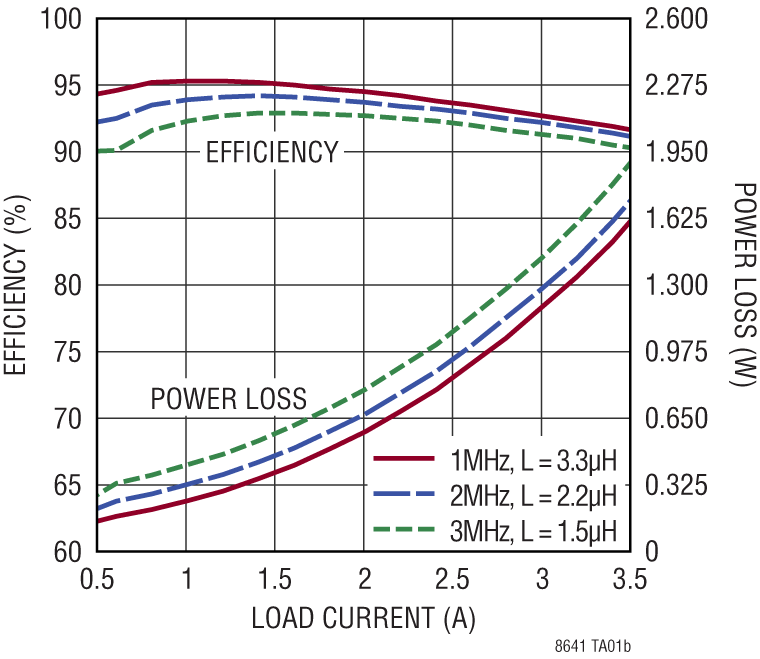

    • 効率:最大95%(1MHz時)
    • 効率:最大94%(2MHz時)
  • 広い入力電圧範囲:3V~65V
  • 最大連続出力電流:3.5A
  • ピーク・トランジェント出力電流:5A
  • 短い最小スイッチオン時間:35ns
  • 超低静止電流のBurst Mode®動作
    • 12V入力で3.3V出力を安定化時のIQ = 2.5μA
    • 出力リップル < 10mVP-P
  • 全ての条件で低ドロップアウト:130mV(1A時)
  • 過負荷時にインダクタの飽和を安全に許容
  • 調整可能および同期可能な周波数:200kHz~3MHz
  • ピーク電流モード動作
  • 出力ソフトスタートおよび出力トラッキング

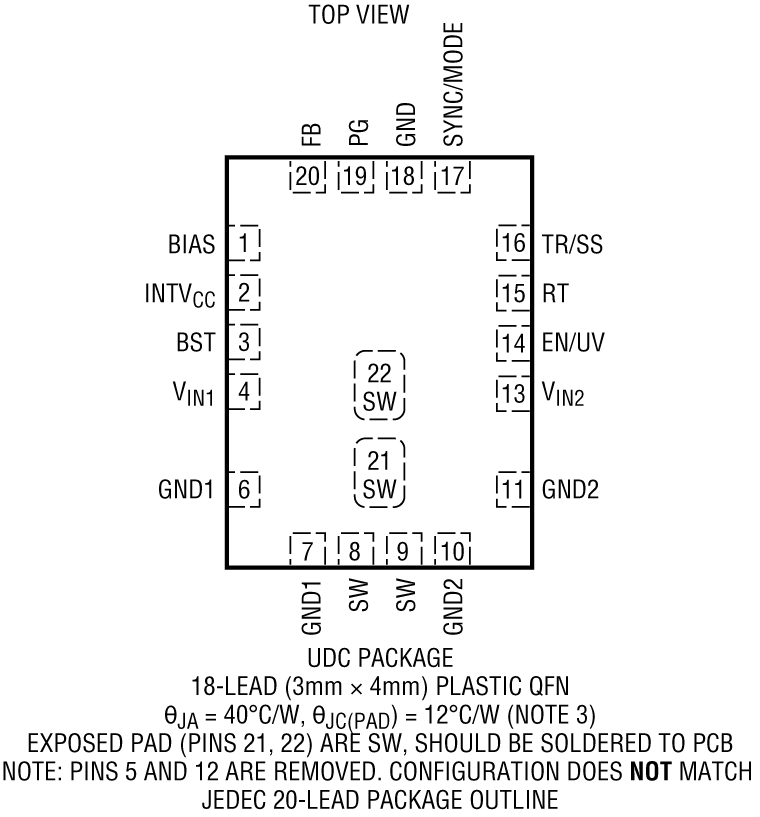

  • 小型18ピン(3mm × 4mm)QFN
  • オートモーティブ・アプリケーション向けのAEC-Q100認定済み
製品概要
show more Icon

LT8641はSilent Switcherアーキテクチャを備えた降圧レギュレータで、EMI/EMC放射を最小限に抑えながら最大3MHzの周波数で高い効率を実現するよう設計されています。パワー・スイッチを内蔵し、必要な全ての回路が組み込まれたモノリシック構造で、3mm × 4mmのQFNパッケージに組み立てられているので、PCB実装面積が最小のソリューションが得られます。出力が完全なレギュレーション状態で2.5μAという超低静止電流なので、非常に小さい負荷電流で最高の効率が要求されるアプリケーションが可能です。トランジェント応答は優れた性能を維持しており、出力電圧のリップルは0から最大までのあらゆる負荷電流で10mVP-P未満です。

LT8641では、高いVINから低いVOUTへの変換が高周波で可能である上に、上側スイッチの最小オン時間を35nsと短くすることができます。過負荷での動作は、インダクタが飽和した状態でも安全です。

以下に示す不可欠な機能が組み込まれており、手軽に使用できます。出力がレギュレーション状態になると、オープンドレインのPGピンの信号によって通知します。SYNC/MODEピンにより、Burst Mode、パルス・スキップ・モード、スペクトラム拡散モードのいずれかに選択することと、外部クロックへの同期が可能です。ソフトスタート機能とトラッキング機能にはTR/SSピンを介してアクセスします。高精度のイネーブル電圧しきい値はEN/UVピンを使用して設定可能であり、スイッチ周波数はRTピンに接続する抵抗で設定します。


アプリケーション

  • 自動車用電源および産業用電源
  • 汎用降圧電源
  • GSM電源

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 12
1Ku当たりの価格 最低価格:$5.19

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT8641EUDC#PBF
  • HTML
  • HTML
LT8641EUDC#TRPBF
  • HTML
  • HTML
LT8641HUDC#PBF
  • HTML
  • HTML
LT8641HUDC#TRPBF
  • HTML
  • HTML
LT8641HUDC#WPBF
  • HTML
  • HTML
LT8641HUDC#WTRPBF
  • HTML
  • HTML
LT8641IUDC#PBF
  • HTML
  • HTML
LT8641IUDC#TRPBF
  • HTML
  • HTML
LT8641IUDC#WPBF
  • HTML
  • HTML
LT8641IUDC#WTRPBF
  • HTML
  • HTML
LT8641JUDC#WPBF
  • HTML
  • HTML
LT8641JUDC#WTRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

9 30, 2020

- 20_0293

Test Site Transfer from Analog Devices Singapore to UTAC Thailand

LT8641EUDC#PBF

製造中

LT8641EUDC#TRPBF

製造中

LT8641HUDC#PBF

製造中

LT8641HUDC#TRPBF

製造中

LT8641IUDC#PBF

製造中

LT8641IUDC#TRPBF

製造中

4 11, 2019

- 19_0067

Notification of Wafer Fab Location Change for 0.35 BCD Process

LT8641EUDC#PBF

製造中

LT8641EUDC#TRPBF

製造中

LT8641HUDC#PBF

製造中

LT8641HUDC#TRPBF

製造中

LT8641IUDC#PBF

製造中

LT8641IUDC#TRPBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

9 30, 2020

- 20_0293

arrow down

Test Site Transfer from Analog Devices Singapore to UTAC Thailand

LT8641EUDC#PBF

製造中

LT8641EUDC#TRPBF

製造中

LT8641HUDC#PBF

製造中

LT8641HUDC#TRPBF

製造中

LT8641IUDC#PBF

製造中

LT8641IUDC#TRPBF

製造中

4 11, 2019

- 19_0067

arrow down

Notification of Wafer Fab Location Change for 0.35 BCD Process

LT8641EUDC#PBF

製造中

LT8641EUDC#TRPBF

製造中

LT8641HUDC#PBF

製造中

LT8641HUDC#TRPBF

製造中

LT8641IUDC#PBF

製造中

LT8641IUDC#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

DC2373A

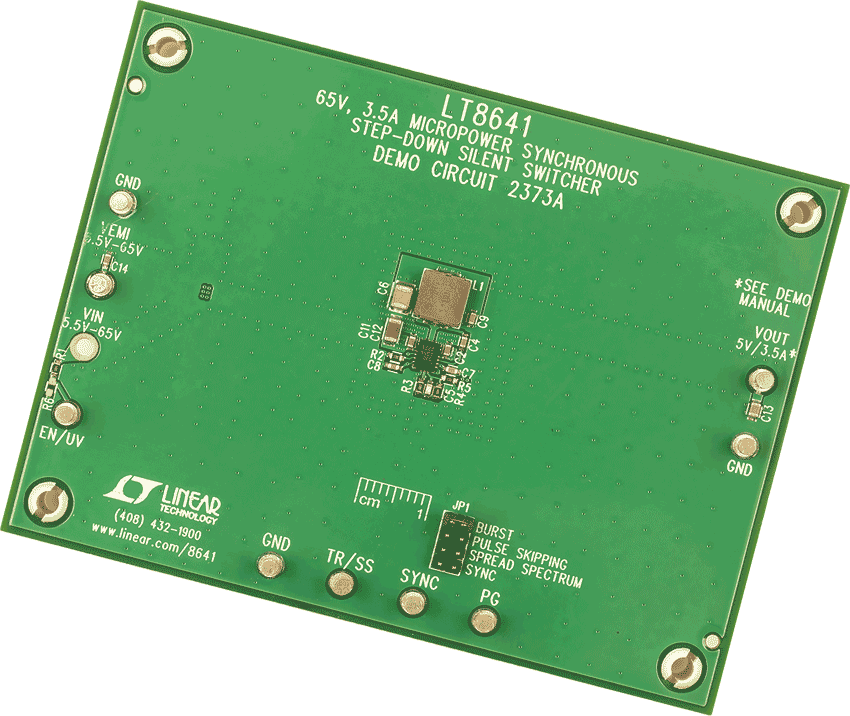

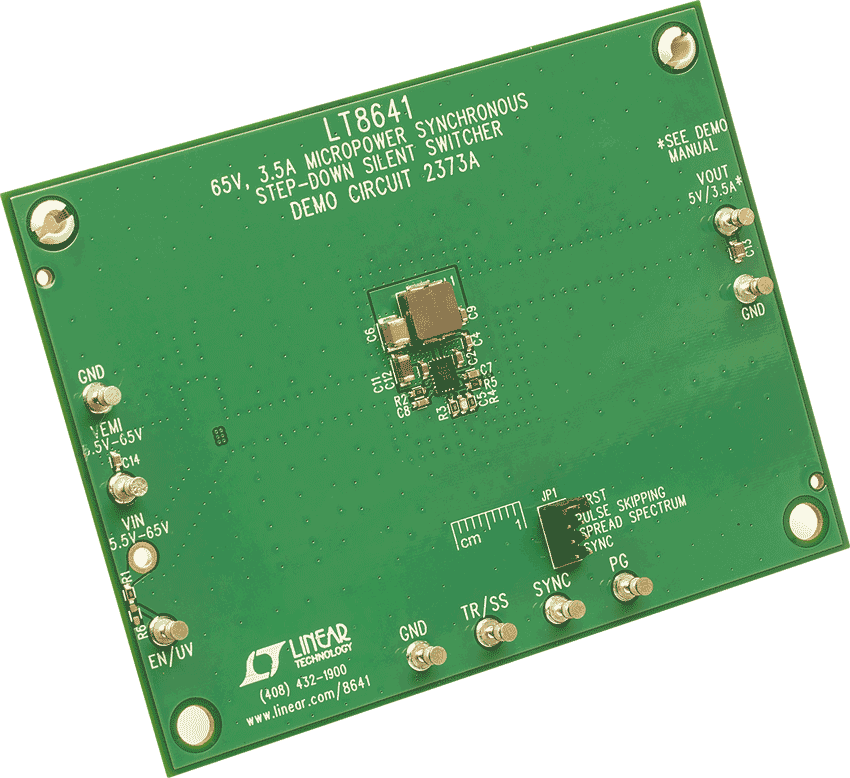

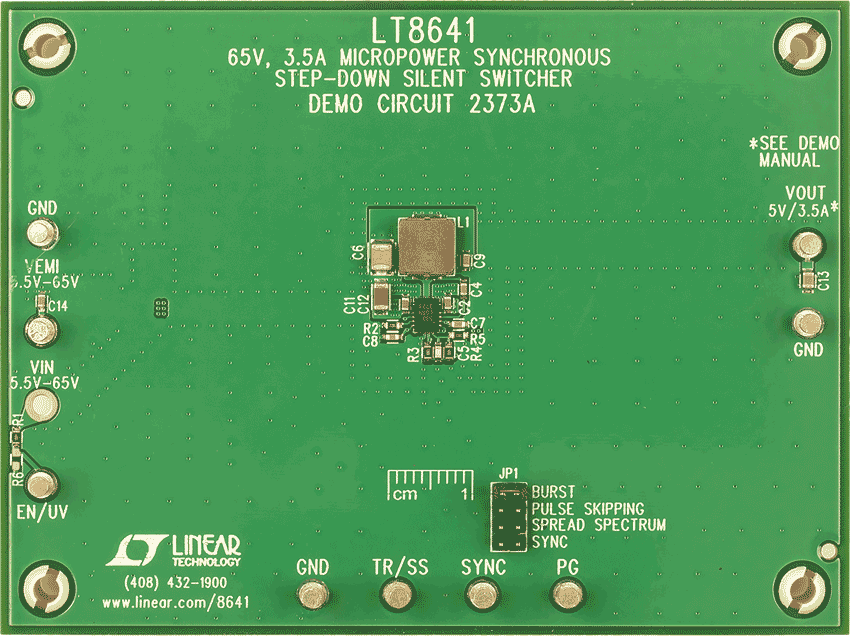

LT8641 Demo Board | Synchronous Buck, Silent Switcher, 5.5V ≤ VIN ≤ 65V, VOUT = 5V @ 3.5A, fSW = 2MHz

zoom

DC2373A

LT8641 Demo Board | Synchronous Buck, Silent Switcher, 5.5V ≤ VIN ≤ 65V, VOUT = 5V @ 3.5A, fSW = 2MHz

LT8641 Demo Board | Synchronous Buck, Silent Switcher, 5.5V ≤ VIN ≤ 65V, VOUT = 5V @ 3.5A, fSW = 2MHz

製品の詳細

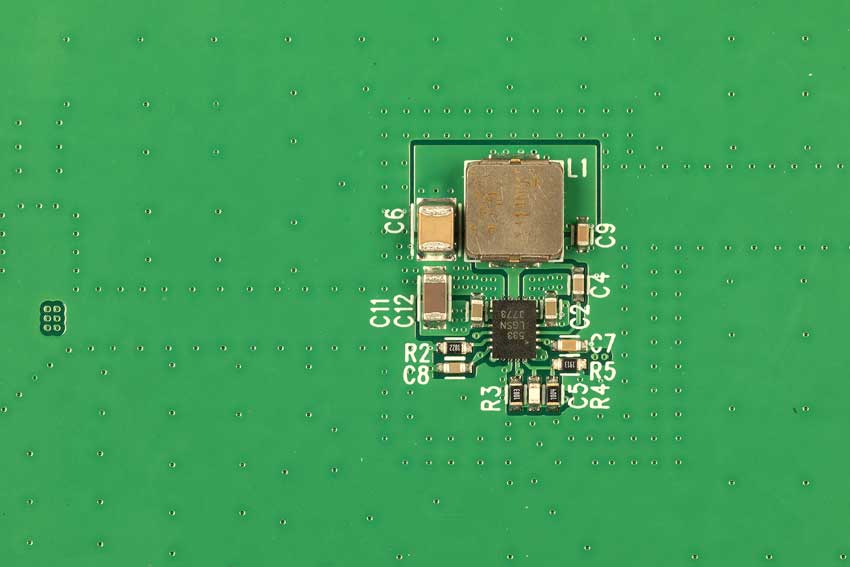

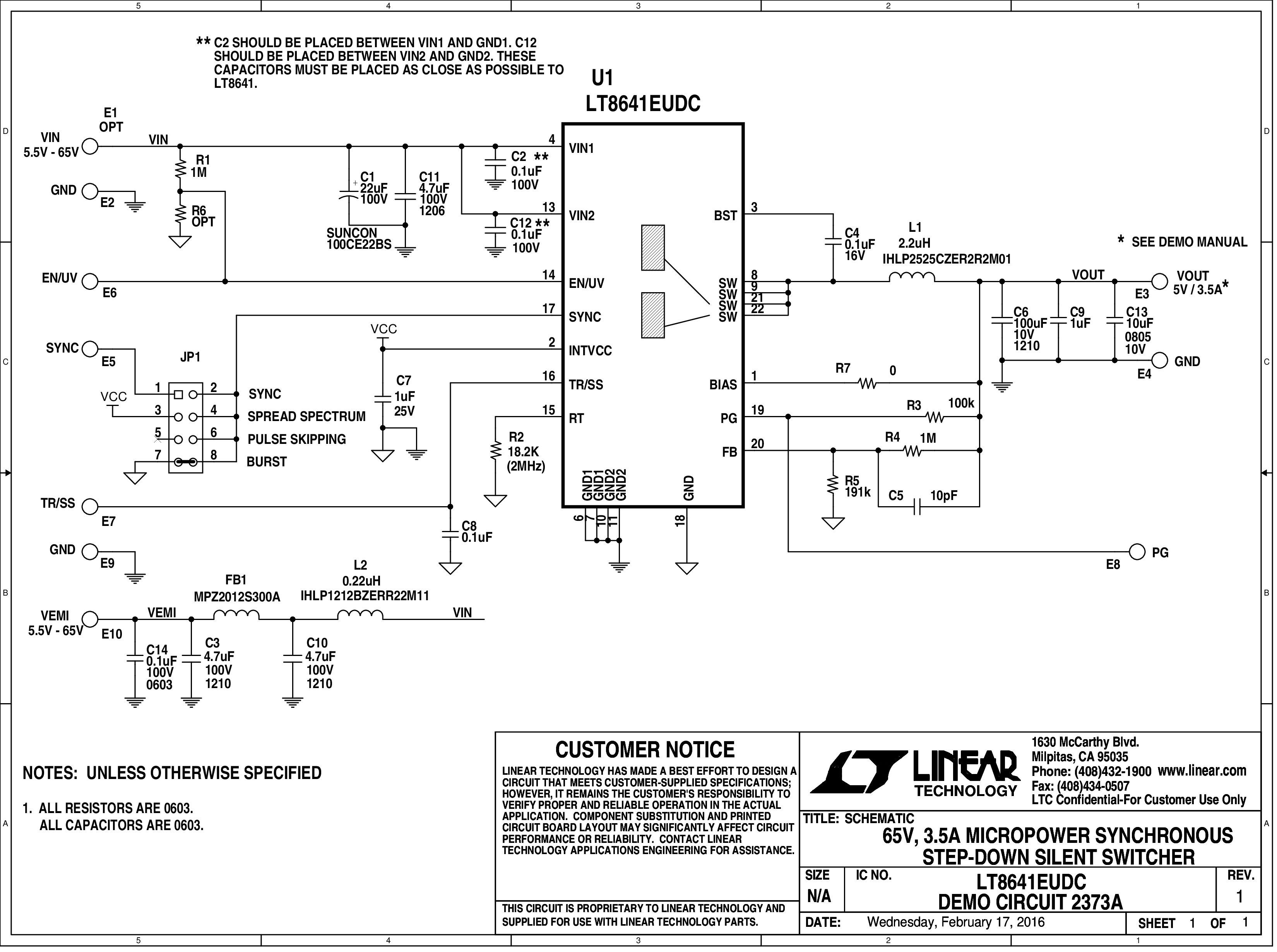

Demonstration circuit 2373A is a 65V, 3.5A micropower synchronous step-down Silent Switcher® with spread spectrum frequency modulation featuring the LT8641. The demo board is designed for 5V output from a 5.5V to 65V input. The wide input range allows a variety of input sources, such as automotive batteries and industrial supplies. The LT8641 is a compact, ultralow emission, high efficiency, high speed synchronous monolithic step-down switching regulator that consumes only 2.5μA of quiescent current when output is regulated at 5V. Top and bottom power switches, compensation components and other necessary circuits are inside of the LT8641 to minimize external components and simplify design.

ツールおよびシミュレーション

ツールおよびシミュレーション 2

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
