機能と利点

  • (MPPT)ソーラー・アプリケーションでのピーク・パワー・トラッキング向けの入力電源電圧安定化ループ
  • 広い入力電圧範囲: 4.95V~32V(絶対最大定格40V)
  • プログラム可能な充電レート:最大2A
  • 充電終了をユーザーが選択可能:C/10または内部終了タイマ
  • 最大14.4Vのフロート電圧を抵抗で設定可能なので、リチウムイオン/ポリマー、LiFePO4、SLAなどのバッテリに対応可能
  • バッテリ電圧が4.2V以下の場合は、VINのブロッキング・ダイオードが不要
  • 1MHzの固定周波数
  • フロート電圧リファレンス精度:0.5%
  • 充電電流精度:5%
  • C/10検出精度:2.5%
  • バイナリコード、オープンコレクタの状態出力ピン
  • 3mm×3mm DFN12またはMSOP-12パッケージ

製品概要

LT3652は、4.95V~32Vの入力電圧範囲で動作する完全なモノリシック降圧バッテリ・チャージャです。LT3652 は定電流/定電圧充電特性を備え、2Aまでの最大充電電流を外部設定可能です。このチャージャは3.3Vのフロート電圧帰還リファレンスを採用しているので、最大14.4Vまでの任意のバッテリ・フロート電圧を抵抗分割器で設定可能です。

LT3652は、入力電圧が(抵抗分割器で設定される)設定レベルを下回ると充電電流を低減する入力電圧安定化ループを採用しています。LT3652がソーラーパネルによって給電されている場合、入力安定化ループを使用してパネルをピーク出力電力に保ちます。

LT3652は充電電流が設定された最大値の10分の1(C/10)を下回ると充電を終了するように設定できます。充電が終了すると、LT3652は低電流 (85μA)のスタンバイ・モードになります。また、バッテリ電圧が設定されたフロート電圧を2.5%下回ると、自動再充電機能によって新しい充電サイクルを開始します。さらに、所期の時間が経過した後に充電を終了するために使用されるプログラム可能な安全タイマも搭載しているので、C/10を下回る電流でのトップオフ充電が可能です。


アプリケーション

  • ソーラー駆動アプリケーション
  • 遠隔監視ステーション
  • LiFePO4 (リン酸鉄リチウム) アプリケーション
  • 携帯ハンドヘルド計測器
  • 12V~24V車載システム

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

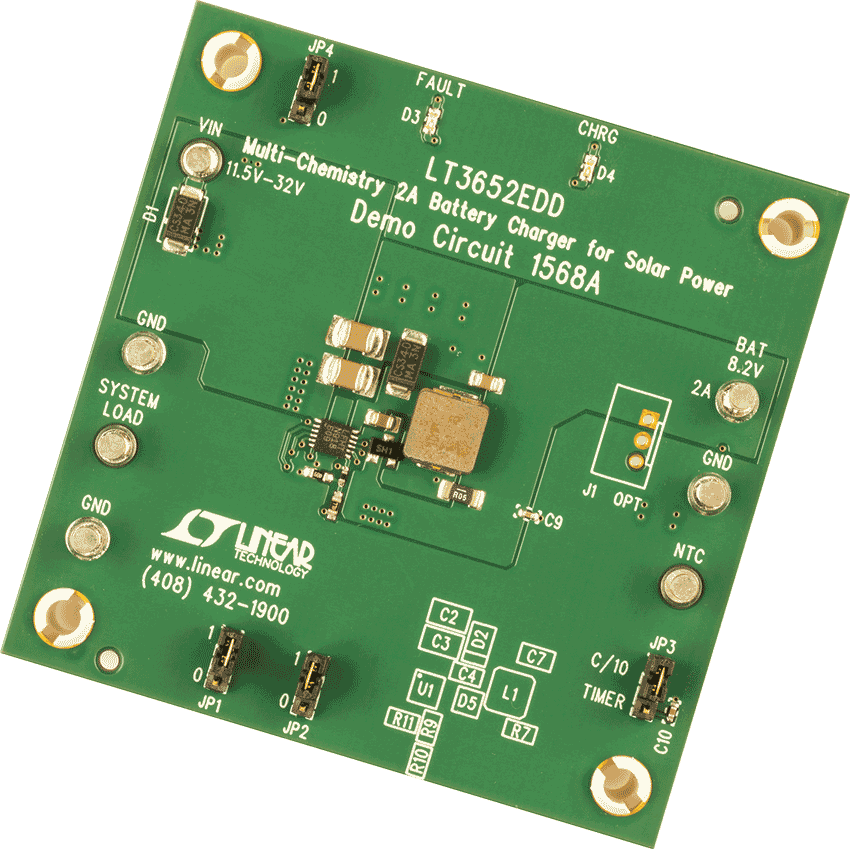

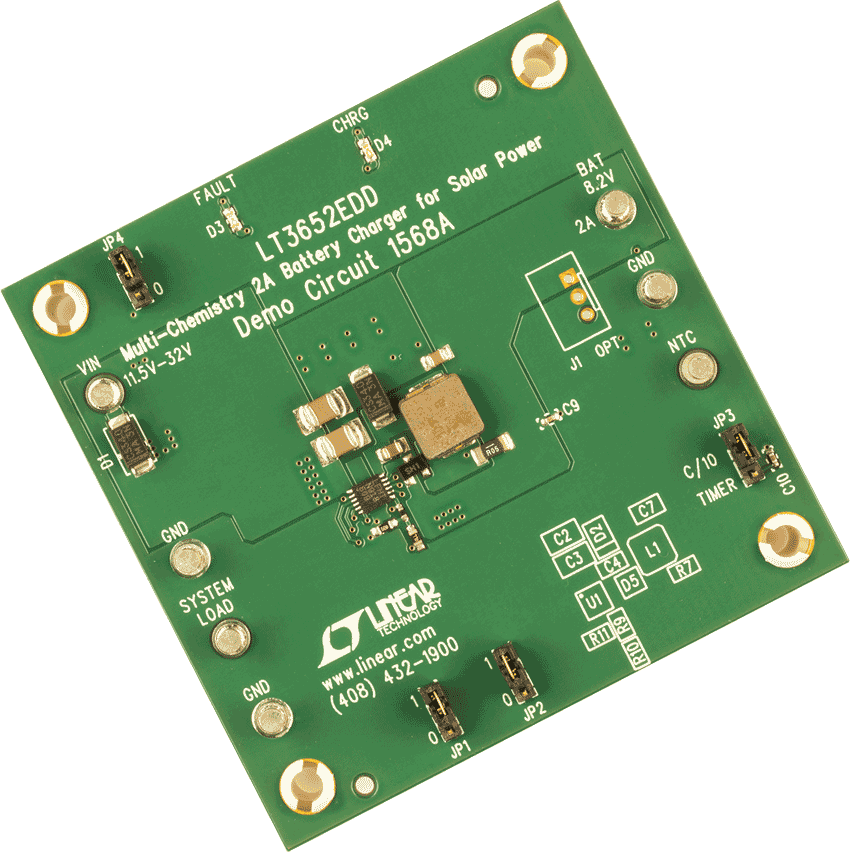

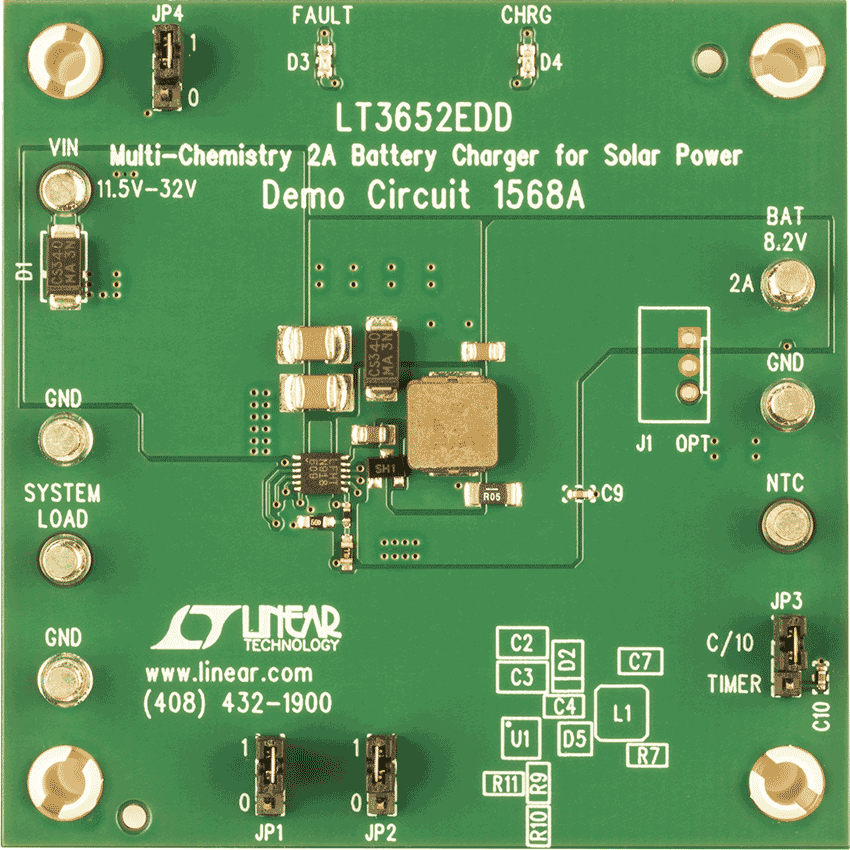

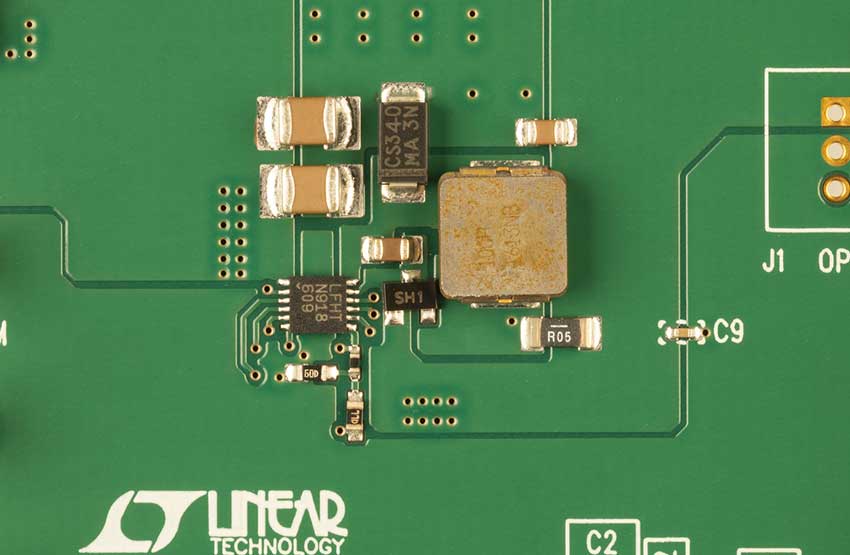

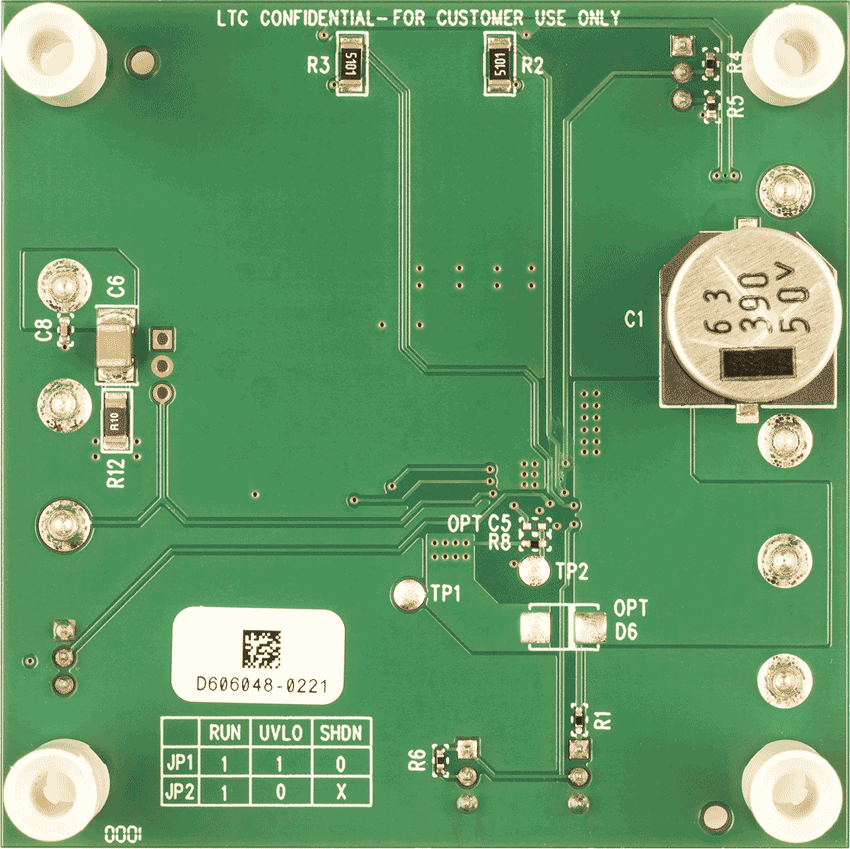

評価キット (1)
