特長
- バッテリの累積充電量および累積放電量を測定
- マルチセル・アプリケーションの動作電圧範囲：3.6V～20V
- 電圧、電流、および温度を測定する14ビットA/Dコンバータ
- 電圧、電流、および充電量の精度：1%
- 検出電圧範囲：±50mV
- ハイサイド検出
- あらゆるバッテリ組成および容量を対象とする汎用の測定
- I2C/SMBusインタフェース
- 設定可能なアラート出力/充電完了入力
- 静止電流：120μA未満
- 小型8ピン（3mm × 3mm）DFNパッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
LTC2943は、バッテリの充電状態、バッテリ電圧、バッテリ電流、および携帯型製品アプリケーションでのデバイス自体の温度を測定します。入力電圧範囲が広いので、最大20Vまでのマルチセル・バッテリと組み合わせて使用できます。高精度のクーロン・カウンタにより、バッテリの正極と負荷またはチャージャの間の検出抵抗を流れる電流を積分します。電圧、電流、および温度は内蔵の14ビットNo Latency ΔΣ™ A/Dコンバータにより測定されます。測定結果は内蔵のI2C/SMBusインタフェースを介してアクセス可能な内部レジスタに格納されます。
LTC2943は、4つの測定値すべてについて高低両方のしきい値をプログラム可能です。プログラムされたしきい値を超えると、デバイスはSMBusアラート・プロトコルを使用するか、内部状態レジスタにフラグを設定することにより、アラートを伝達します。LTC2943では、測定電流範囲の設定に必要なのは値の小さな1本の検出抵抗だけです。
アプリケーション
- 電動工具
- 電動自転車
- 携帯型医療機器
- ビデオ・カメラ
データシートを表示
4
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC2943
資料
Filters
1つが該当
-
すべて
-
ユーザ・ガイド
-
データシート
-
信頼性データ
-
技術記事
-
すべて
-
English
-
日本語
データシート
2
ユーザ・ガイド
1
500.00K
信頼性データ
1
122.1 K
技術記事
3
HTML
HTML
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
プレス・リリース 1
製品セレクタ・カード 2
デバイス・ドライバ 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LTC2943CDD#PBF |
8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)
|
|
|
| LTC2943CDD#TRPBF |
8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)
|
|
|
| LTC2943IDD#PBF |
8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)
|
|
|
| LTC2943IDD#TRPBF |
8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)
|
|
- LTC2943CDD#PBF
- ピン／パッケージ図
-
8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC2943CDD#TRPBF
- ピン／パッケージ図
-
8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC2943IDD#PBF
- ピン／パッケージ図
-
8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC2943IDD#TRPBF
- ピン／パッケージ図
-
8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
7 26, 2022
- 22_0181
LTC2943 Die Revision
LTC2943CDD#PBF
製造中
LTC2943CDD#TRPBF
製造中
LTC2943IDD#PBF
製造中
LTC2943IDD#TRPBF
製造中
7 31, 2020
- 20_0245
Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)
LTC2943CDD#PBF
製造中
LTC2943CDD#TRPBF
製造中
LTC2943IDD#PBF
製造中
LTC2943IDD#TRPBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
7 26, 2022
- 22_0181
LTC2943 Die Revision
LTC2943CDD#PBF
製造中
LTC2943CDD#TRPBF
製造中
LTC2943IDD#PBF
製造中
LTC2943IDD#TRPBF
製造中
7 31, 2020
- 20_0245
Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)
LTC2943CDD#PBF
製造中
LTC2943CDD#TRPBF
製造中
LTC2943IDD#PBF
製造中
LTC2943IDD#TRPBF
製造中
ソフトウェアおよび製品のエコシステム
デバイス・ドライバ
評価用ソフトをお探しですか？ ここで見つけることができます。
評価用キット 1
DC1812A-A
LTC2943 Demo Board | 20VIN, 0.5A Battery Gas Gauge w/ Ext RSENSE (requires DC2026)
製品の詳細

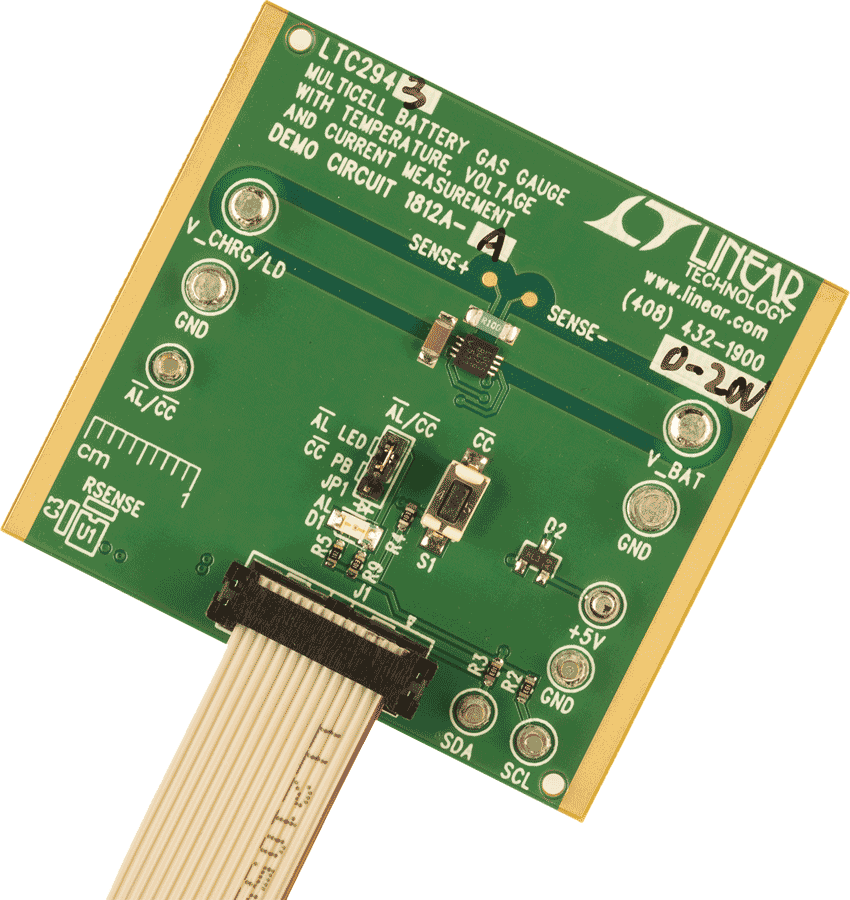

Demonstration circuit 1812A (Figure 1) features the LTC2943. The LTC2943 has an operating range of 3.6V to 20V making it perfectly suited for multicell battery applications. A precision analog coulomb counter integrates current measured through a sense resistor between the battery’s positive terminal and the load or charger. The default value assembled on the DC1812A-A is 100mΩ for a maximum current measurement of 500mA. The LTC2943 measures voltage, current and temperature with an internal 14-bit No Latency ΔΣ™ ADC. The measurements are stored in internal registers accessible via the onboard SMBus/I2C interface.
