LTC2943-1

温度、電圧、電流を測定する1Aマルチセル・バッテリ・ガスゲージ

すべて表示 showmore-icon

: 製造中止 tooltip
: 製造中止 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格
価格は未定
特長
  • バッテリの累積充電量および累積放電量を測定
  • マルチセルの動作電圧範囲:3.6V ~20V
  • 50mΩのハイサイド検出抵抗を内蔵
  • 電流検出範囲:±1A
  • 電圧、電流、および温度を測定する14ビットA/Dコンバータ
  • 電圧、電流、および充電量の精度:1%
  • ハイサイド検出
  • あらゆるバッテリ組成および容量を対象とする汎用の測定
  • I2C/SMBusインタフェース
  • 設定可能なアラート出力/ 充電完了入力
  • 静止電流:120μA未満
  • 小型8ピン(3mm×3mm)DFN パッケージ
製品概要
show more Icon

LTC2943-1は、バッテリの充電状態、バッテリ電圧、バッテリ電流、および携帯型製品アプリケーションでのデバイス自体の温度を測定します。入力電圧範囲が広いので、最大20Vまでのマルチセル・バッテリと組み合わせて使用できます。高精度のクーロン・カウンタにより、バッテリの正極と負荷またはチャージャの間の検出抵抗を流れる電流を積分します。電圧、電流、および温度は内蔵の14ビットNo Latency ΔΣA/Dコンバータにより測定されます。測定結果は内蔵のI2C/SMBusインタフェースを介してアクセス可能な内部レジスタに格納されます。

LTC2943-1は、4つの測定値すべてについて高低両方のしきい値をプログラム可能です。プログラムされたしきい値を超えると、デバイスはSMBusアラート・プロトコルを使用するか、内部状態レジスタにフラグを設定することにより、アラートを伝達します。


アプリケーション

  • 電動工具
  • 携帯型医療機器
  • ビデオ・カメラ
  • 質問する

    modal close icon

    以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

    検索

    search button redirect icon

    その他のサポート

    サポート

    アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

    ADIサポート・ページはこちら
    Engineer Zone Icon

    ADIコミュニティに問い合わせる。

    EngineerZoneコミュニティはこちら

    Tool_OpenIcon

    よく聞かれる質問(FAQ)

    製品モデル 4
    1Ku当たりの価格
    価格は未定

    利用上の注意

    close icon

    アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


    本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

    なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

    ドキュメント

    アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
    製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
    LTC2943CDD-1#PBF
    • HTML
    • HTML
    LTC2943CDD-1#TRPBF
    • HTML
    • HTML
    LTC2943IDD-1#PBF
    • HTML
    • HTML
    LTC2943IDD-1#TRPBF
    • HTML
    • HTML

    モデルでフィルタ

    reset

    絞り込み条件をリセット

    製品モデル

    製品ライフサイクル

    PCN

    10 29, 2020

    - 20_0067

    Obsolescence of LTC2941-1, LTC2942-1 and LTC2943-1 products

    LTC2943CDD-1#PBF

    製造中止

    LTC2943CDD-1#TRPBF

    製造中止

    LTC2943IDD-1#PBF

    製造中止

    LTC2943IDD-1#TRPBF

    製造中止

    モデルでフィルタ

    reset

    絞り込み条件をリセット

    製品モデル

    製品ライフサイクル

    PCN

    10 29, 2020

    - 20_0067

    arrow down

    Obsolescence of LTC2941-1, LTC2942-1 and LTC2943-1 products

    LTC2943CDD-1#PBF

    製造中止

    LTC2943CDD-1#TRPBF

    製造中止

    LTC2943IDD-1#PBF

    製造中止

    LTC2943IDD-1#TRPBF

    製造中止

    ソフトウェアおよび製品のエコシステム

    評価用キット 1

    reference details image

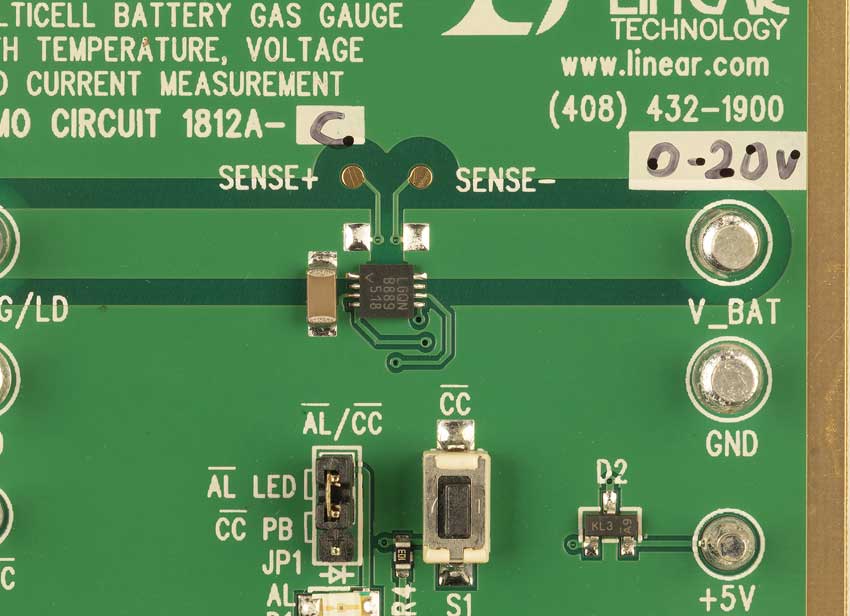

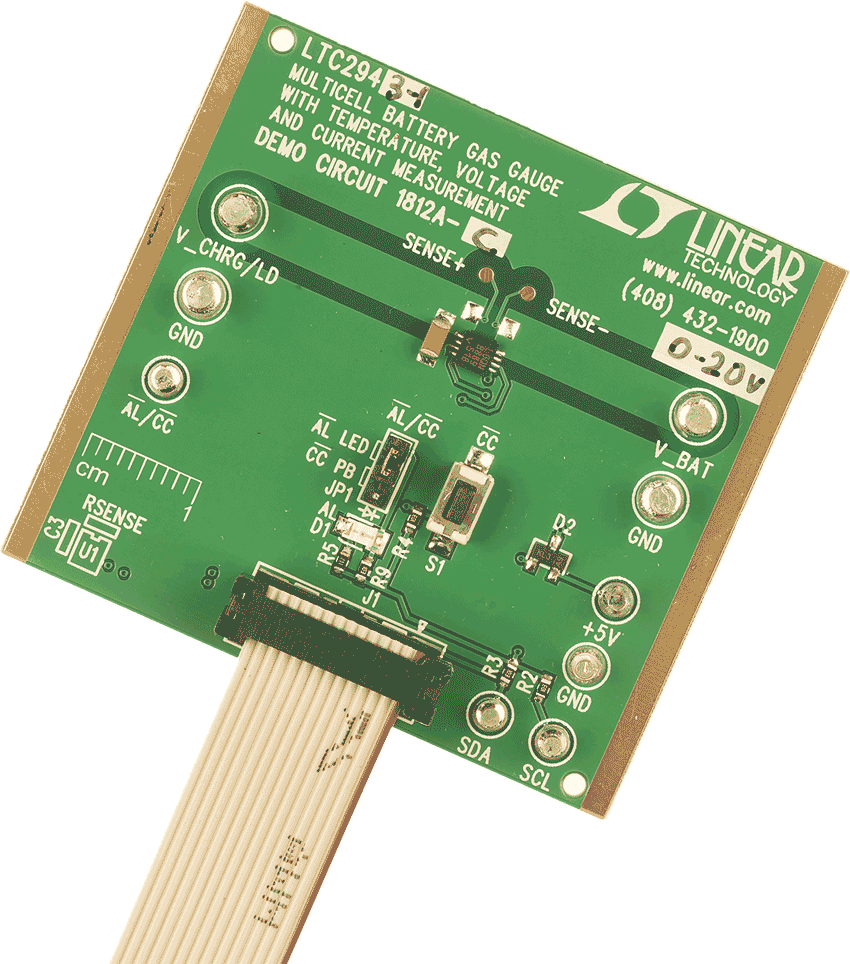

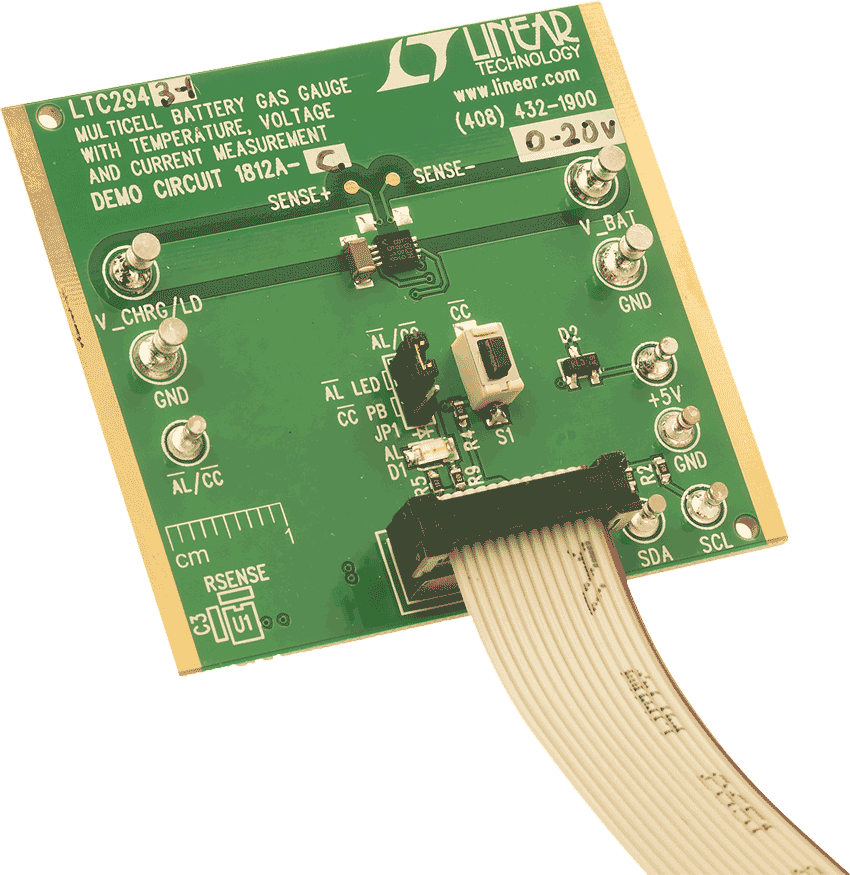

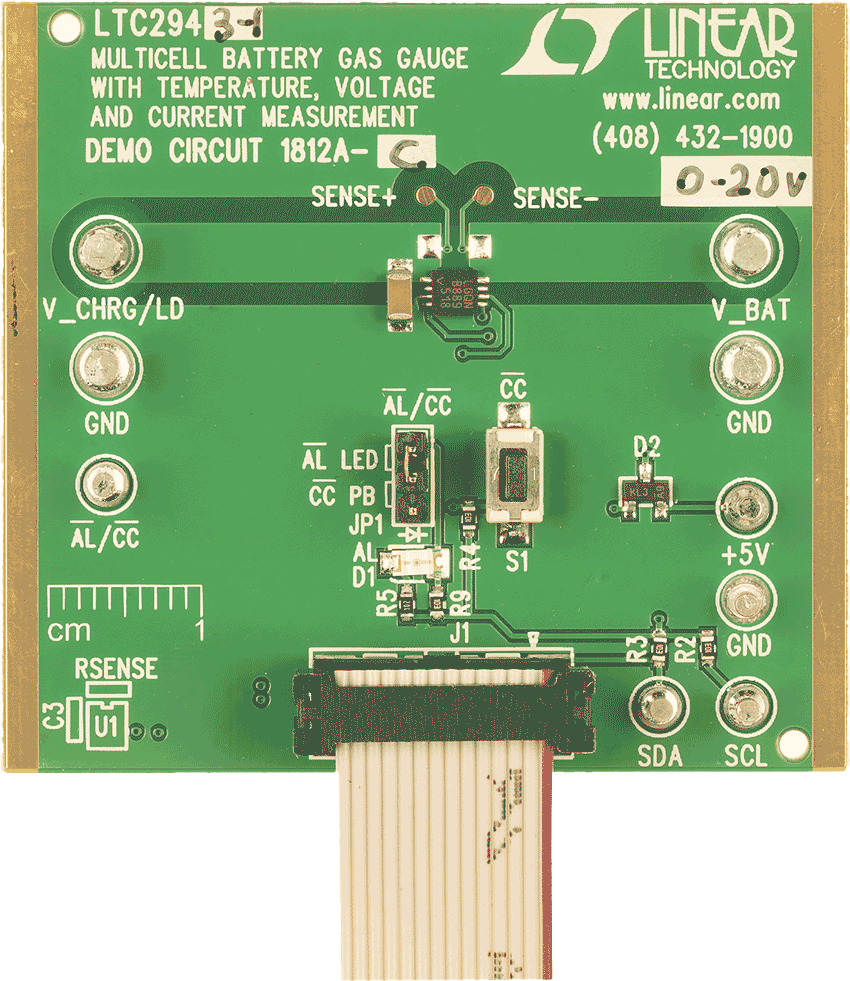

    DC1812A-C
