LTM8062

32VIN、2AµModuleパワー・トラッキング・バッテリ・チャージャ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$11.60
特長
  • バッテリ・チャージャ・システム
  • MPPT (Maximum Peak Power Tracking) ソーラー・アプリケーションでのピーク・パワー・トラッキングのための入力電源電圧安定化ループ
  • 抵抗で設定可能なフロート電圧:LTM8062で最大14.4V、LTM8062Aで最大18.8V
  • 広い入力電圧範囲:4.95V~32V (絶対最大定格40V)
  • 充電電流:2A
  • リチウムイオン/ポリマー、LiFePO4、SLAなどのバッテリに対応可能
  • 入力逆電圧保護機能
  • 充電終了を選択可能:C/10 または終了タイマ
  • フロート電圧リファレンス精度:0.75%

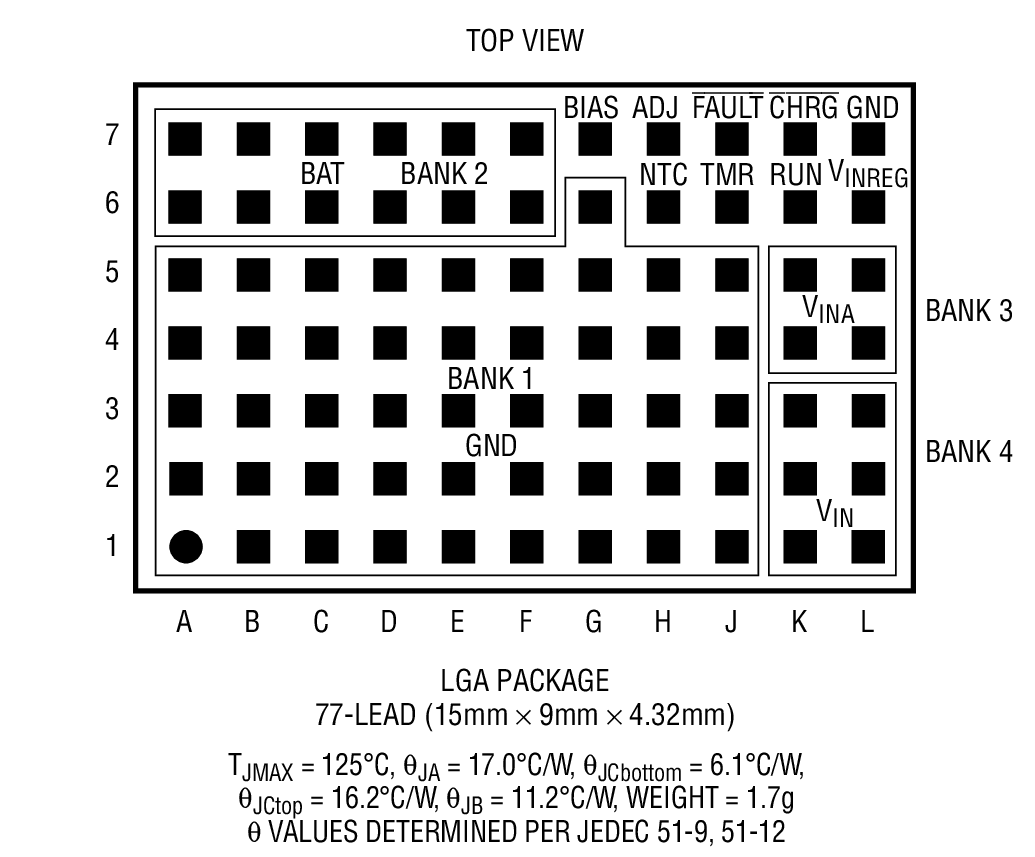

  • 9mm × 15mm × 4.32mm LGA パッケージ
製品概要
show more Icon

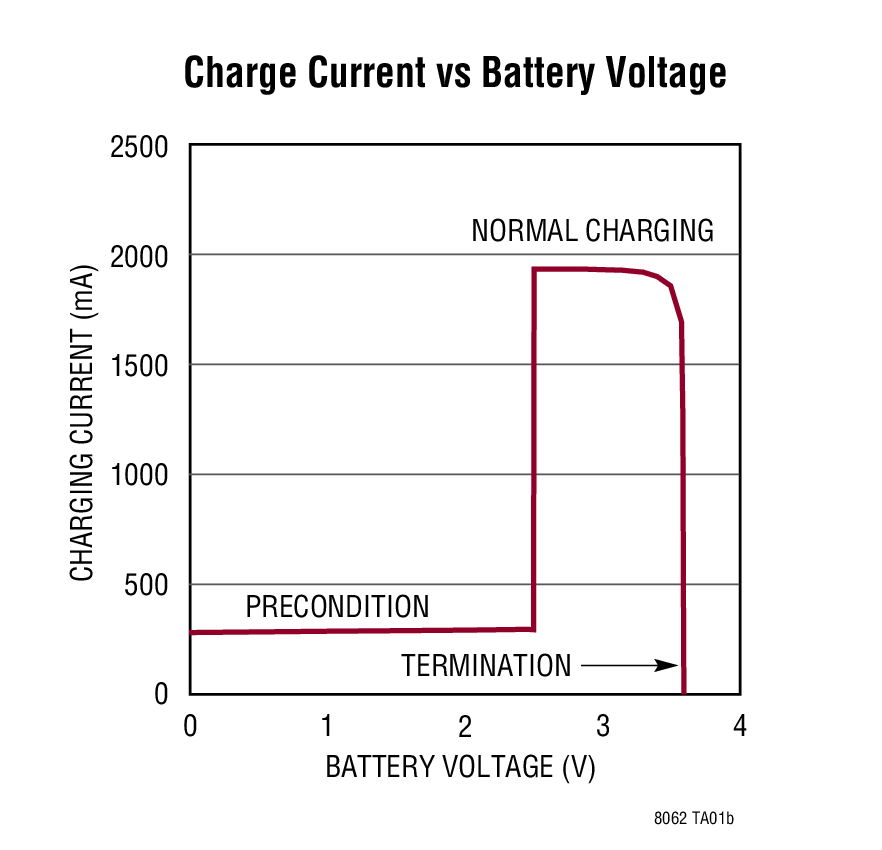

LTM8062/LTM8062A は、32VIN、2AμModule®パワー・トラッキング・バッテリ・チャージャです。これらのデバイスは定電流/定電圧充電特性を備え、最大2Aの充電電流を供給し、3.3Vのフロート電圧帰還リファレンスを採用しているので、LTM8062で最大14.4Vまで、LTM8062Aで最大18.8Vまでの望みのバッテリ・フロート電圧を抵抗分割器で設定可能です。

LTM8062/LTM8062Aは、入力電圧が(抵抗分割器で設定される)設定レベルを下回ると充電電流を減らす入力電圧安定化ループを採用しています。LTM8062/LTM8062Aがソーラーパネルによって給電されている場合、この入力安定化ループを使用してパネルの出力電力をピーク状態に保ちます。このほかに、プリコンディショニング・トリクル充電、不良バッテリ検出、充電終了方式の選択、自動リスタートなどの機能を備えています。

LTM8062/LTM8062Aは熱特性が改善された小型 (9mm × 15mm × 4.32mm) オーバーモールドLGAパッケージで供給され、標準的な表面実装装置による自動アセンブリに適しています。LTM8062/LTM8062AはRoHSに準拠しています。


アプリケーション

  • 産業用ハンドヘルド計測器
  • 12V~24V の車載機器および重機
  • デスクトップ据置型チャージャ
  • ソーラーパワー・バッテリの充電
