製品概要

機能と利点

  • 最大 400 MHz の性能を提供するBlackfin+ コア
    • デュアル 16 ビットまたはシングル 32 ビット MACを1サイクルで対応
    • 16 ビット複合 MAC とその他多くの命令セットの強化
    • 従来の Blackfin 製品と互換性のある命令セット
  • オンチップ・メモリ
    • マルチ・パリティ・ビット保護付き 136 KB L1 SRAM(命令64 KB 、データ64 KB 、 スクラッチパッド8 KB)
    • ECC 保護付き 1 M バイト・オンチップ L2 SRAM
    • 512 K バイト・オンチップ L2 ROM
  • DDR2 または LPDDR SDRAM デバイスへの 16 ビット・インターフェースとなる L3 インターフェース(最大 200 MHz)
  • 主な内蔵ペリフェラル
    • USB2.0 HS OTG
    • 2x CAN2.0B
    • ePPI ビデオ I/O
    • 2x SPORT(I2S 付き)
    • 2xQuad-SPI / 1xDual-SPI(ホスト・モード・オプション付き)
    • I2C
    • 2xUART
    • SD/SDIO/MMC(8 ビット)
    • 4 チャンネル 12 ビット 1MSPS ADC
  • セキュリティおよびワンタイム・プログラマブル・メモリ
    • 高速なセキュア・ブート/IP 保護のための暗号ハードウェア・アクセラレータ
    • 高速な実行時セキュリティのための memDMA 暗号化/復号化
  • 低価格パッケージ
    • 184 ボール CSP_BGA パッケージ(12 mm × 12mm × 0.8mm ピッチ)、RoHS 準拠
  • 25°C TJUNCTION のとき、400 MHz で <100 mW の低いシステム消費電力(<0.25 mW/MHz)

製品概要

このデバイスは、 Blackfin デジタル・シグナル・プロセッサ(DSP)製品ファミリーADSP-BF70xの1つです。新しい Blackfin+ プロセッサ・コアは、デュアル 16 ビットMAC 、32 ビット MAC、および 16 ビット複合 MAC が最新の信号処理エンジンに組み込まれています。また、この製品は、直交性の優れた、RISC に似たマイクロプロセッサ命令セットの利点と単一命令複数データ(SIMD)マルチメディア機能を単一の命令セット・アーキテクチャに統合しています。Blackfin+ コアのさらに新しく強化された内容はキャッシュ機能の強化、分岐予測、およびその他の命令セットの向上 です- 従来の Blackfin 製品との命令セットの互換性はすべて維持されています。

プロセッサは最大 400 MHz の性能を提供する一方で、消費電力は <100 mW と最も低くなっています。これらは低消費電力、低電圧設計方式で製造され、世界最高クラスのパワー・マネージメントと性能を提供します。

業界をリードする豊富なシステム・ペリフェラルと大容量のオンチップ・メモリ&高速外部メモリ・インターフェースを統合したこのBlackfin プロセッサは、RISC に似たプログラマビリティ、マルチメディアのサポート、および最先端の信号処理を 1 つのパッケージに収納する事が必要となる次世代アプリケーションのプラットフォームとして最適です。これらのアプリケーションは、車載用システムから組み込み型の工業機器、計測器、ビデオ/画像分析、生体認証、制御のアプリケーションまで、幅広い市場にまたがります。

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

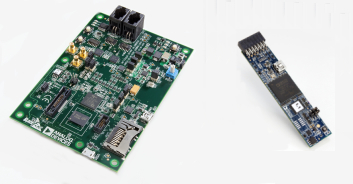

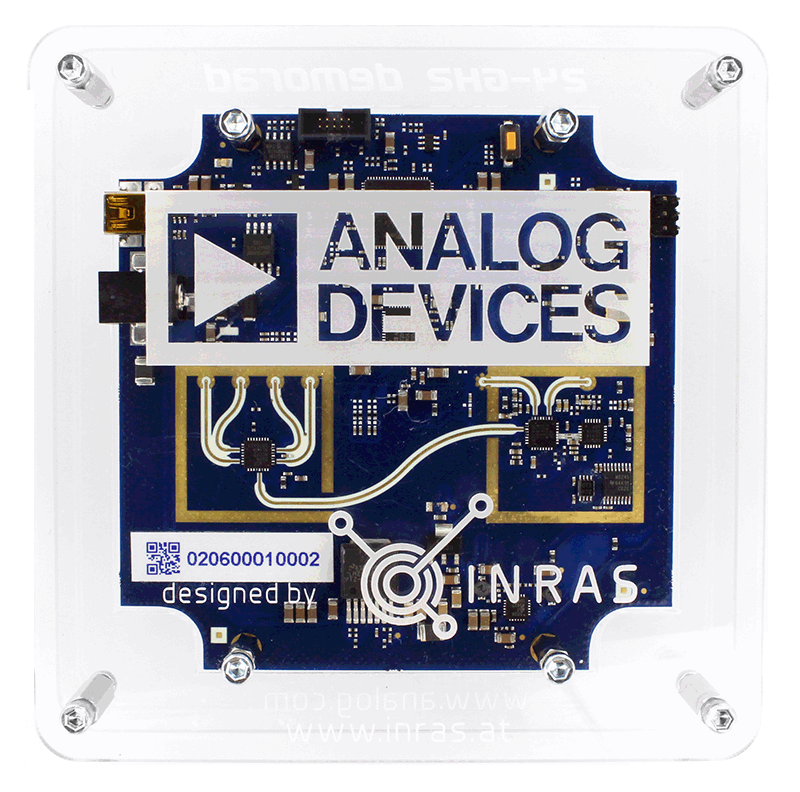

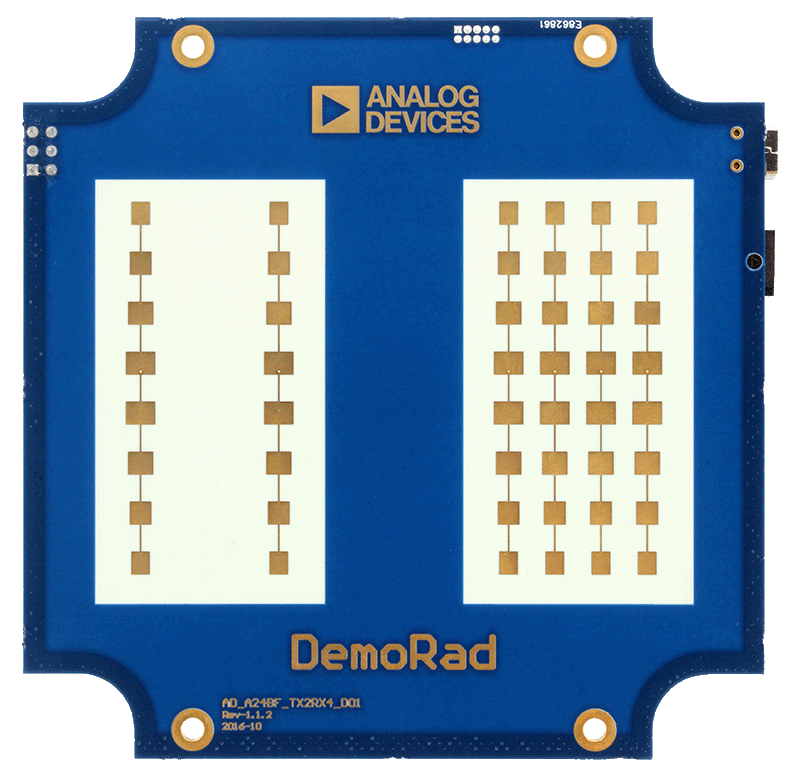

評価キット (4)
