製品概要

機能と利点

  • メイン入力電圧範囲:2.3V~5.5V
  • 1200mA降圧レギュレータを2個と300mA LDOを1個内蔵
  • 4mm×4mmの24ピンLFCSPパッケージを採用
  • レギュレータ精度:±1.8%
  • VOUTxを出荷時設定または外部調整可能
  • 強制PWMモードおよび自動PWM / PSMモードによる3MHz降圧レギュレーション動作
  • BUCK1 / BUCK2の出力電圧範囲:0.8V~3.8V
  • LDO出力電圧範囲:0.8V~4.75V
  • 低いLDO入力電源電圧:1.7V~5.5V
  • LDO:高いPSRRと小さい出力ノイズ

製品概要

ADP5024は、2個の高性能降圧レギュレータと1個の低ドロップアウト・レギュレータ(LDO)の組み合わせを4mm×4mmの小型24ピンLFCSPパッケージに内蔵し、厳しい性能条件とボード・スペース条件を満たします。

降圧レギュレータのスイッチング周波数が高いため、小型の多層外付け部品を使用してボード・スペースを削減することができます。MODE ピンをハイ・レベルにすると、降圧レギュレータは強制 PWM モードで動作し、MODEピンをロー・レベルにすると、負荷電流が所定スレッショールドより大きい場合、降圧レギュレータはPWMモードで動作します。負荷電流が所定スレッショールドを下回ると、レギュレータはパワーセーブ・モード(PSM)で動作して、軽負荷時の効率を向上させます。

2個の降圧レギュレータは異なる位相で動作するため、入力コンデンサを小さくすることができます。このLDOは、低い静止電流、低ドロップアウト電圧、広い入力電圧範囲を持つため、携帯機器のバッテリ寿命を延ばすことができます。ADP5024 LDOの電源除去比は最大10 kHzまでの周波数で60dB以上あり、小さいヘッドルーム電圧で動作します。

ADP5024の内蔵レギュレータは、専用のイネーブル・ピンを使って起動します。デフォルト出力電圧は、調整可能なバージョンでは外部から設定することができ、固定電圧バージョンでは広い範囲の既定値を出荷時に設定することができます。

アプリケーション

  • プロセッサ、ASIC、FPGA、RF チップセットの電源
  • 携帯型計装機器および医用機器
  • 省スペース機器

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

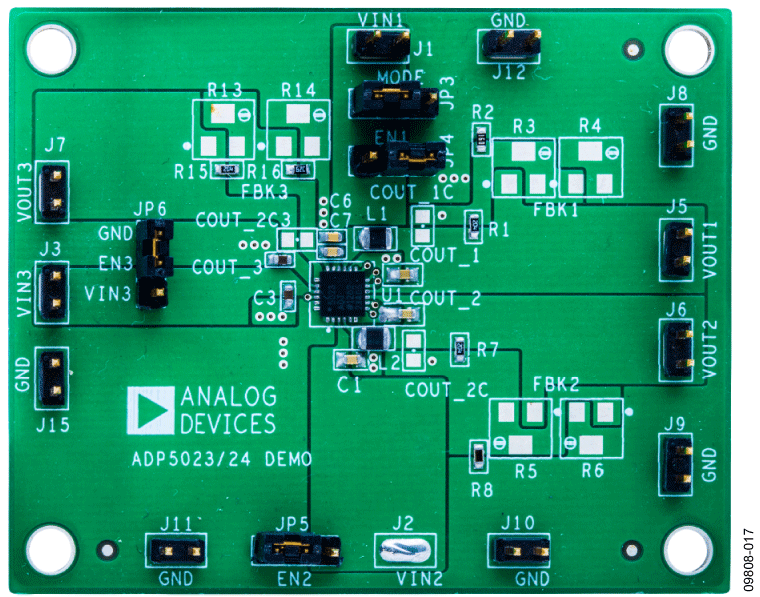

評価キット (1)
