ADL5387: 50 MHz~2 GHzの直交復調器 (Rev. 0)10/2/2007PDF1204 kB
製品概要
機能と利点
- 動作RF周波数
30 MHz~2 GHz - 2×fLOのLO入力
60 MHz~4 GHz - 入力 IP3: 900 MHzで31 dBm
- 入力IP2: 900 MHzで62 dBm
- 入力P1dB: 900 MHzで13 dBm
- ノイズ指数(NF):
12.0dB@140MHz
14.7dB@900MHz
- 電圧変換ゲイン> 4 dB
- 直交復調精度
位相精度: 約0.4°
振幅バランス: 約0.05 dB - 復調帯域幅:約240 MHz
- ベースバンドI/Q駆動: 200 Ωで2 V p-p
- 5V単電源駆動
製品概要
ADL5387は、30 MHz~2 GHzのRF/IF入力周波数レンジをカバーする広帯域直交I/Q復調器です。ADL5387復調器は、NF = 13.2 dB、IP1dB = 12.7 dBm、450 MHzでIIP3 = 32 dBmにより、要求の厳しいインフラストラクチャ・ダイレクト・コンバージョンの要求に適する優れたダイナミック・レンジを提供します。差動RF/IF入力は優れた50 Ω広帯域入力インピーダンスを提供するため、最適性能を得るため1:1バランから駆動するのが最適です。ローカル発振器(LO)での直交発生に2分周法を使って、超広帯域動作を実現しています。広い範囲のLO レベルで優れた復調精度を持ち、振幅と位相のバランスはそれぞれ約0.05 dBと約0.4°です。復調された同相(I)差動出力と直交(Q)差動出力は、バッファ付きで4 dB以上の電圧変換ゲインを提供します。バッファ付きベースバンド出力は、200 Ωの2 V p-p差動信号を駆動することができます。
平衡デザインにより、2次歪みの影響が小さくなっています。LOポートからRFポートへのリークは−70 dBc以下です。I出力とQ出力での差動DCオフセットは10 mV以下です。この両ファクタは、60 dBmを超える優れたIIP2仕様に寄与しています。 ADL5387は、4.75 V~5.25 Vの単電源で動作します。電源電流は、BIASピンとグラウンドとの間に接続する外付け抵抗を使って調整可能です。
ADL5387は、アナログ・デバイセズの最新シリコン・ゲルマニウム・バイポーラ・プロセスで製造され、露出パドル付きの24ピンLFCSPを採用しています。
アプリケーション
- QAM/QPSK RF/IF復調器
- W-CDMA/CDMA/CDMA2000/GSM
- マイクロウエーブのポイント-(複数)ポイント間無線
- ブロードバンド・ワイヤレスおよびWiMAX
- ブロードバンドCATV
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

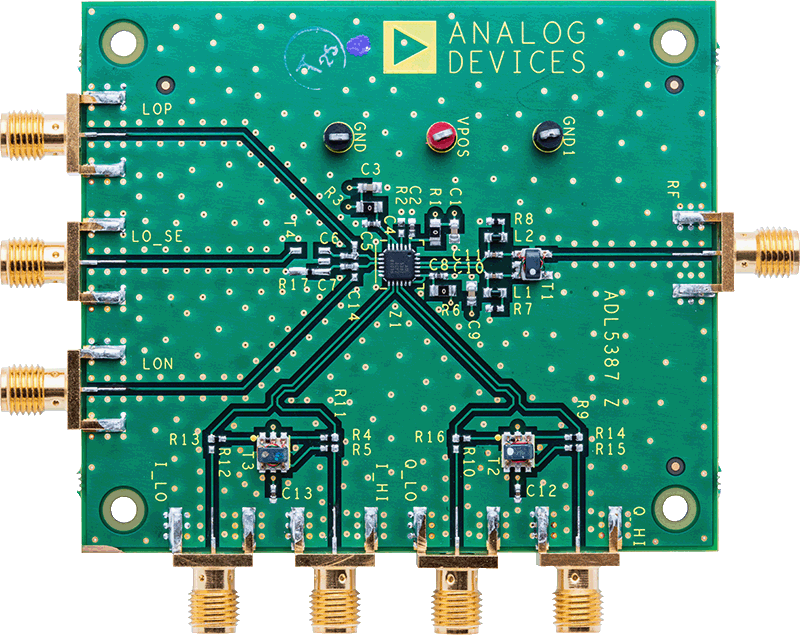

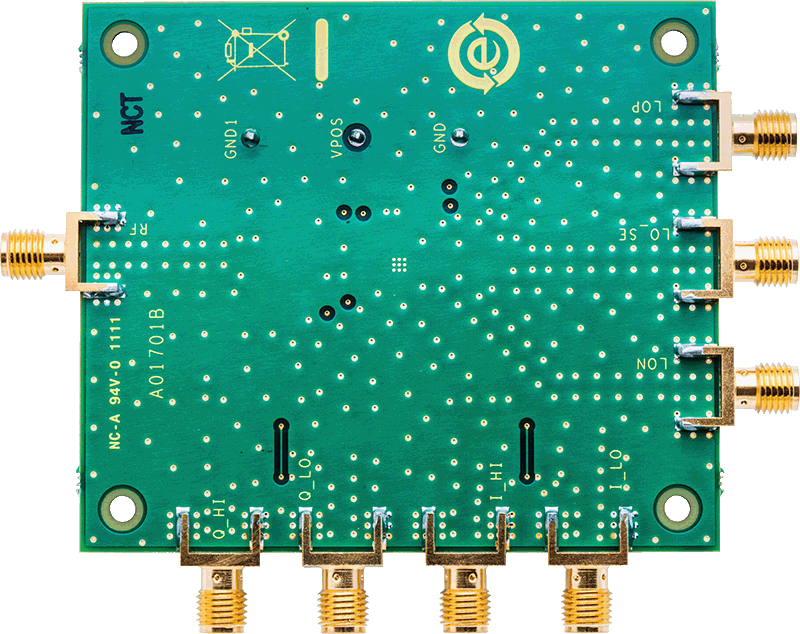

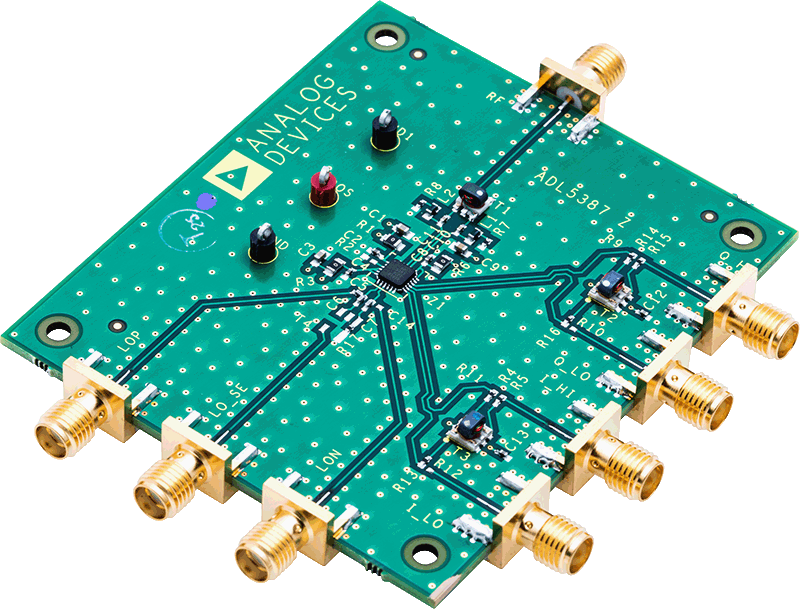

評価キット (1)
参考資料
-
AN-924: Digital Quadrature Modulator Gain (Rev. A)2/14/2015PDF105 kB
-
RF/マイクロ波/ミリ波IC セレクション・ガイド11/2/2022PDF7 M
-
CN-0245: 簡単に直交復調器と接続できる広帯域 LO PLL シンセサイザ6/13/2012PDF422 kB
-
CN-0248: IF & BB VGA とプログラマブル BB フィルタを応用したIQ 復調器ベースの受信 IF 回路6/13/2012PDF192 kB
ツールおよびシミュレーション
設計ツール
アナログ・デバイセズのADIsimRF設計ツールは、カスケード・ゲインやノイズ指数、IP3、P1dB、総合消費電力などRFシグナル・チェーン内の最も重要なパラメータの計算を行います。
アナログ・デバイセズの新しい高性能PLL製品を迅速かつ確実に評価できるツールです。現在利用できるツールの中で、最も総合的なPLLシンセサイザーの設計/シミュレーション・ツールです。実施されるシミュレーションには、主要な非線形効果が含まれており、これはPLLの性能に大きく影響を及ぼします。ADIsimPLLによって、設計プロセスの繰り返し作業が1つ以上排除されるため、設計から製品の市場投入までの期間が大幅に短縮することができます。
リファレンス・デザイン (2)
おすすめ製品
ADL5387 コンパニオン製品
推奨関連製品 Baseband Driver Amplifiers
- For a digital programmable VGA: AD8366.
- For a differential RF/IF amplifier: ADL5562, ADL5565.
- For variable gain and programmable baseband filters: ADRF6510, ADRF6516.
- For selectable gains of 1, 2 or 3: ADA4950-1, ADA4950-2.
- For low noise drivers in low voltage (1.8V) ADC applications: ADA4930-1, ADA4930-2.
推奨関連製品 Dual Analog-to-Digital Converters
- For 12-bit performance, low power, low cost and ease of use: AD9231.
- For 16-bit performance, multistage differential pipeline architecture with integrated quadrature error correction (QEC): AD9269.
- For 16-bit performance, low power and high sampling rate: AD9268, AD9650.
- For 14-bit performance, low power and high sampling rate: AD9258, AD9251.
- For 16-bit performance, continuous time sigma delta architecture with integrated QEC: AD9262.
