特長
- ライン・ドライバ
- 高速

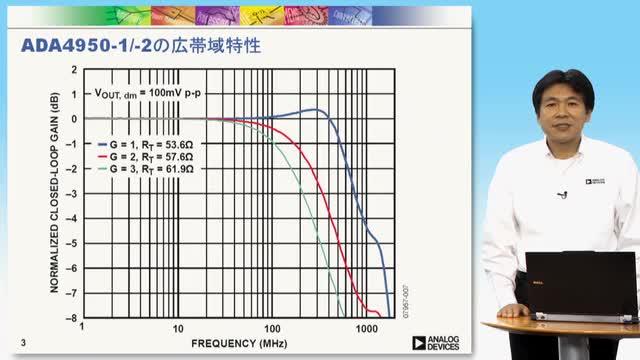

-3dB帯域幅：850MHz（G=+1）
0.1dB平坦特性：210MHz、 VOUT, dm = 2 V p-p, RL, dm = 200 ΩΩ
スルーレート：2,900 V/μs
25%～75% 0.1%へのセトリング・タイム：9ns - 低消費電力:チャンネル当たり9.5 mA
- 低高調波歪み：
SFDR：108dBｃ＠10MHz
SFDR：98dBc＠20MHz - 低出力電圧ノイズ：9.2 nV/√Hz、G=1、RTO
- オフセット電圧: ±0.2 mV(typ)
- 差動ゲイン設定：1、2、3
- 差動から差動またはシングルエンドから差動への変換動作
- 調整可能な出力同相モード電圧
- 入力コモンモード範囲はVBEによってシフト可能
- 広い電源電圧範囲:+3 V～±5 V
- 16ピンと24ピンLFCSPパッケージを採用
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
ADA4950-1/ADA4950-2は、フィードバックとゲイン用の抵抗を内蔵した ADA4932-1/ADA4932-2のゲイン選択可能バージョンで、この製品もフィードバックとゲイン用の抵抗を内蔵しています。これらの製品は、シングルエンド入力-差動出力または差動入力-差動出力として、高性能なA/Dコンバータを駆動する際に理想的な選択肢となります。出力同相モード電圧は、内部同相モード帰還ループを使ってユーザーが調整できるため、ADA4950-xの出力をA/Dコンバータの入力にマッチングさせることができます。また、内部帰還ループは優れた出力バランスを維持し、偶数次の高調波歪み成分を抑圧します。
1、2、および3倍の差動ゲインの構成は、内部フィードバック・ネットワークを外部で接続してアンプのクローズド・ループ・ゲインを設定できるため、容易に実現できます。
ADA4950-1/ADA4950-2は、アナログ・デバイセズ社独自のシリコン・ゲルマニウム (SiGe)相補バイポーラ・プロセスにより製造されているため、非常に低レベルの歪み、かつ低消費電力での低ノイズを実現しています。ADA4950-xは、低オフセットと優れたダイナミック性能を持つため、さまざまなデータ・アクイジション・アプリケーションや信号処理アプリケーションに適しています。
ADA4950-xはPbフリーの3 mm × 3 mm 16ピン LFCSPパッケージ(ADA4950-1、シングル)またはPbフリーの4 mm × 4 mm 24ピン LFCSPパッケージ (ADA4950-2、デュアル)を採用しています。ピン配置は、PCB レイアウトと歪みの最小化をはかるために最適化されています。ADA4950-1とADA4950-2の動作は-40℃～+105°C の温度範囲で規定され、+3V～±5Vの電源で動作します。
アプリケーション
- A/Dコンバータ ドライバ
- シングルエンド信号を差動に変換
- IFおよびベースバンドのゲイン・ブロック
- 差動バッファ
- ライン・ドライバ
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADA4950-1
資料
Filters
1つが該当
-
すべて
-
アプリケーション・ノート
-
データシート
-
ユーザ・ガイド
-
よく聞かれる質問
-
すべて
-
English
-
中国語
-
日本語
データシート
2
アプリケーション・ノート
16
845 kB
1559 kB
1606 kB
HTML
HTML
HTML
HTML
HTML
HTML
HTML
ユーザ・ガイド
1
よく聞かれる質問
1
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 2
ユーザ・ガイド 1
アプリケーション・ノート 6
よく聞かれる質問 1
チュートリアル 3
Analog Dialogue 3
珍問／難問集 3
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| ADA4950-1YCPZ-R7 |
16-Lead LFCSP (3mm x 3mm w/ EP)
|
|
|
| ADA4950-1YCPZ-RL |
16-Lead LFCSP (3mm x 3mm w/ EP)
|
|
- ADA4950-1YCPZ-R7
- ピン／パッケージ図
-
16-Lead LFCSP (3mm x 3mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- ADA4950-1YCPZ-RL
- ピン／パッケージ図
-
16-Lead LFCSP (3mm x 3mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
2 13, 2014
- 14_0038
Conversion of 3x3mm body Size LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to Amkor Philippines.
ADA4950-1YCPZ-R7
製造中
ADA4950-1YCPZ-RL
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
2 13, 2014
- 14_0038
Conversion of 3x3mm body Size LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to Amkor Philippines.
ADA4950-1YCPZ-R7
製造中
ADA4950-1YCPZ-RL
製造中
ソフトウェアおよび製品のエコシステム
評価用キット 1
EVAL-ADA4950-1
ADA4950-1 Evaluation Board
製品の詳細
These evaluation boards are designed to help users evaluate the ADA4950-1. The evaluation board is a BARE BOARD. There are no components or amplifiers soldered to the board. These parts must be obtained separately from the table below or on the product page. Free samples may also be requested. The unpopulated board enables users to quickly customize and prototype a variety of op amp circuits, which minimizes risk and reduces time to market.
The User Guide contains all the required documentation to build the board, including schematics, assembly drawing, and Bill of Materials.
