ADA4930-2

超低ノイズ・ドライバ・アンプ、低電圧 A/D コンバータ向け

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$7.40
機能
  • 低入力電圧ノイズ:1.2 nV/√Hz
  • 低いコモン・モード出力電圧:単電源で0.9V
  • 極めて低い高調波歪特性:
    • HD2:-104dBc@10MHz
    • HD2:-79dBc@70MHz
    • HD2:-73dBc@100MHz
    • HD3:-101dBc@10MHz
    • HD3:-82dBc@70MHz
    • HD3:-75dBc@100MHz
  • 高速:
    • −3 dB帯域幅:1.35 GHz、G = +1
    • スルーレート:3,400 V/µs(25%-75%)
    • 0.1dBゲイン平坦性:380MHz
    • 高速オーバードライブ回復時間:1.5ns
  • オフセット電圧:0.5 mV(typ)
  • 外部調整可能なゲイン
  • 差動から差動またはシングルエンドから差動への変換動作
  • 調整可能な出力コモン・モード電圧
  • 単電源動作:3.3 V 又は 5 V
製品概要
show more Icon
ADA4930-1/ADA4930-2は、非常に低ノイズで、低歪みの高速差動アンプです。これらのデバイスは、DC~70 MHzで最大14 ビットの分解能を持つ、1.8Vの高性能 ADC向けのドライバとして最適な選択肢です。出力のコモン・モード電圧は調整可能なため、ADA4930-1/ADA4930-2の出力をA/Dコンバータの入力にマッチングさせることができます。内部のコモン・モード帰還ループは、優れた出力バランスを提供し、偶数次の高調波歪み成分を抑圧し、DCレベルを変換します。

ADA4930-1/ADA4930-2を使うと、4本の抵抗からなるシンプルな外付け帰還ネットワークによりアンプのクローズド・ループ・ゲインを決定できるため、差動ゲイン構成を容易に実現できます。

ADA4930-1/ADA4930-2はアナログ・デバイセズ独自のシリコン・ゲルマニウム (SiGe)相補バイポーラ・プロセスにより製造されているため、非常に低レベルの歪み、かつ わずか1.2 nV/√Hz.の入力電圧ノイズを実現しています。

ADA4930-1/ADA4930-2の小さなDCオフセットと優れたダイナミック特性は、さまざまなデータ・アクイジション・アプリケーションや信号処理アプリケーションに最適といえます。ADA4930-1は3mm×3mmの16ピンLFCSPパッケージ(鉛フリー)、ADA4930-2は4mm×4mmの24ピンLFCSPパッケージ(鉛フリー)を採用しています。ピン配置は、PCB レイアウトと歪みの最小化をはかるために最適化されています。ADA4930-1及びADA4930-2は、3.3Vまたは5Vの電源電圧で-40℃~+105℃の温度範囲にわたっての動作が仕様化されています。

アプリケーション

  • ADCドライバ
  • シングルエンド信号を差動信号へ変換
  • IFおよびベースバンドのゲイン・ブロック
  • 差動信号のバッファ
  • ライン・ドライバ


質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$7.40

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADA4930-2YCPZ-R2
  • HTML
  • HTML
ADA4930-2YCPZ-R7
  • HTML
  • HTML
ADA4930-2YCPZ-RL
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

5 22, 2012

- 12_0063

Conversion of Select Sizes of LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to ASE-Korea.

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

5 22, 2012

- 12_0063

arrow down

Conversion of Select Sizes of LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to ASE-Korea.

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

EVAL-FDA-2

Evaluation Board for Dual High Speed Differential Amplifiers

zoom

EVAL-FDA-2

Evaluation Board for Dual High Speed Differential Amplifiers

Evaluation Board for Dual High Speed Differential Amplifiers

機能と利点

  • Enables quick breadboarding/prototyping
  • User-defined circuit configuration
  • Edge-mounted SMA connector provisions
  • Easy connection to test equipment and other circuits
  • Two independent circuits enhance flexibility

製品の詳細

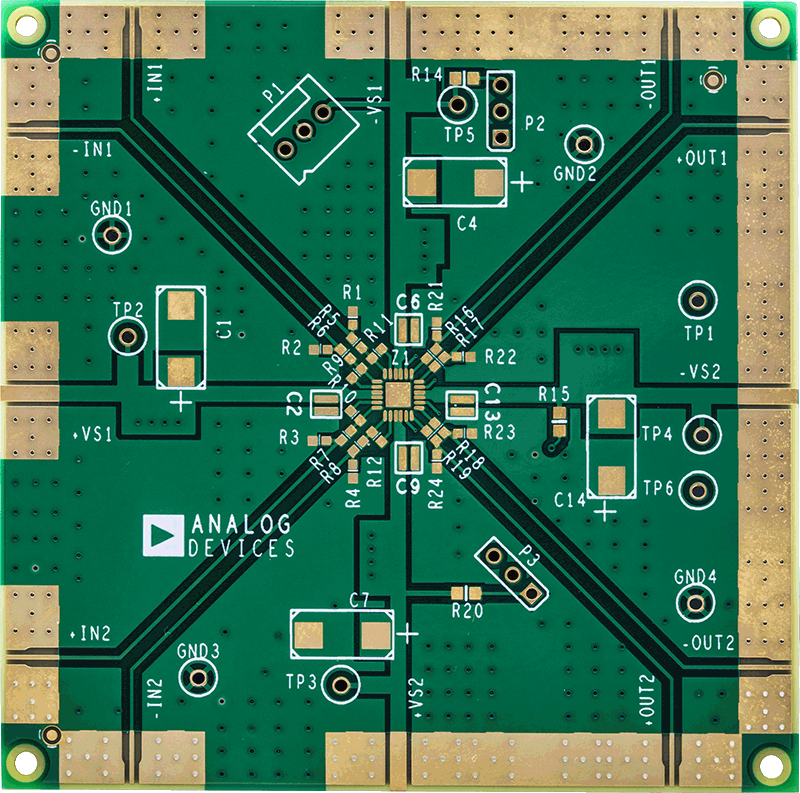

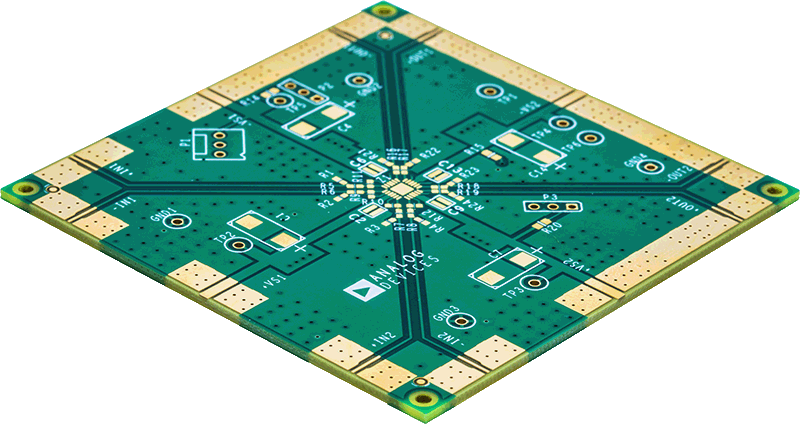

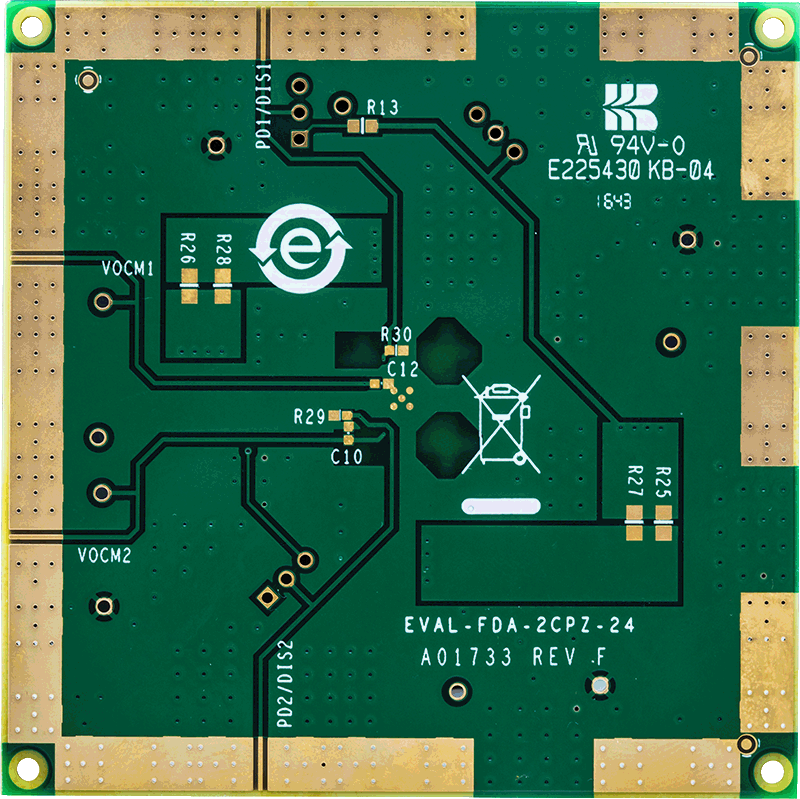

The EVAL-FDA-2CPZ-24 is designed to aid in the evaluation of dual high speed differential amplifiers. The EVAL-FDA-2CPZ-24 is a bare board (that is, there are no components soldered to the board) that enables users to quickly prototype a variety of differential amplifier circuits, which minimizes risk and reduces time to market. The EVAL-FDA-2CPZ-24 evaluation board supports any of the Analog Devices, Inc., dual high speed differential amplifiers in 4 mm × 4 mm, lead frame chip scale packages (LFCSP).
