AD9627: 12ビット、80/105/125/150 MSPS、1.8VのデュアルA/Dコンバータ (Rev. 0)3/2/2009PDF2402 kB
製品概要
機能と利点
- S/N比＝70MHzに対し69.4dBc（70.4dBFS）＠125MSPS
- SFDR＝70MHzに対し85dBc＠125MSPS
- 低消費電力：750mW＠125MSPS
- S/N比＝70MHzに対し69.2dBc（70.2dBFS）＠150MSPS
- SFDR＝70MHzに対し84dBc＠150MSPS
- 低消費電力：820mW＠150MSPS
- 1.8 Vアナログ電源動作
- 1.8～3.3V CMOS出力電源または1.8V LVDS出力電源
- 1～8の整数の入力クロック・デバイダ
- 450MHzまでのIFサンプリング周波数
- 内部ADC電圧リファレンス
- ADCサンプル＆ホールド入力内蔵
製品概要
AD9627は、80/105/125/150MSPSの12ビット・デュアルA/Dコンバータ（ADC）です。低価格、小型サイズ、汎用性が求められる通信アプリケーション向けに設計されています。
デュアルADCコアは、出力誤差補正ロジックを内蔵するマルチステージ差動パイプライン・アーキテクチャを備えています。各ADCの広帯域幅差動サンプル＆ホールド・アナログ入力アンプは、ユーザ選択可能なさまざまな入力範囲を備えています。電圧リファレンスを内蔵しているため、設計の条件が簡単になります。ADCクロック・デューティ・サイクルの変動を補償するデューティサイクル・スタビライザを備えているため、コンバータは優れた性能を維持できます。
AD9627には、システム・レシーバの自動ゲイン制御（AGC）機能を簡単に実現する機能がいくつかあります。高速検出機能が、きわめて短い遅延で4ビットの入力レベル情報を出力することによって高速のオーバーレンジ検出を実現します。
さらに、プログラマブルなスレッショールド検出器がきわめて短い遅延でADCの4つの高速検出ビットを使用し、入力信号電力を監視します。入力信号レベルがプログラマブルなスレッショールドを超えると、上限スレッショールドのコース・インジケータがハイレベルになります。このスレッショールド・インジケータの遅延はきわめて短いため、システム・ゲインをすばやく下げて、オーバーレンジ条件を回避できます。
2番目のAGC関連機能は、信号モニタです。このブロックにより入力信号の合成振幅を監視できるため、ゲインを設定してシステム全体のダイナミック・レンジを最適化できます。
ADC出力データは、2つの外部12ビット出力ポートに直接転送できます。これらの出力は、1.8～3.3V CMOSまたは1.8V LVDSに設定できます。必要があれば、フレキシブルなパワーダウン・オプションを使用して大幅に節電することもできます。
設定と制御のプログラミングには、SPI互換の3ビット・シリアル・インターフェースを使用します。

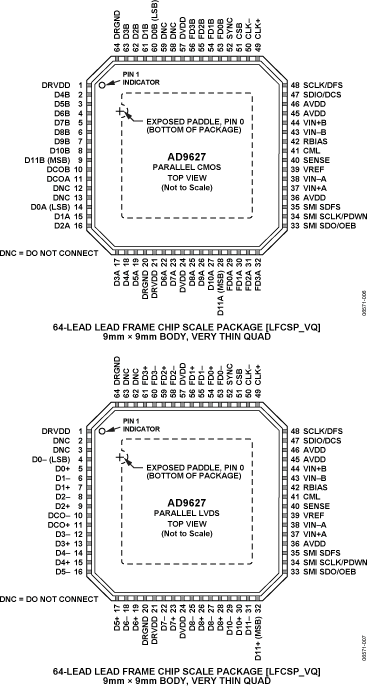

AD9627は、64ピンLFCSPで提供され、－40～＋85℃の工業用温度範囲で仕様規定されています。
製品のハイライト
- 80/105/125/150MSPSの12ビット・デュアルADCを内蔵
- シリアル出力による信号モニタと高速オーバーレンジ検出
- 専用シリアル出力モードを備えた信号モニタ・ブロック
- 最大450MHzの入力周波数に対し、優れたS/N比性能を維持する独自の差動入力
- 1.8Vの単電源の動作のほか、別途用意するデジタル出力ドライバ電源により1.8～3.3Vのロジック・ファミリーに対応
- 標準のシリアル・ポート・インターフェース（SPI）により、データ・フォーマット（オフセット・バイナリ、2の補数、グレイ・コード）、クロックDCSのイネーブル、パワーダウン、テスト・モード、電圧リファレンス・モードなど、さまざまな製品の特長と機能に対応
- AD9640、AD9627-11、AD9600とピン互換であるため、12ビットから14/11/10ビットの移行が容易
アプリケーション
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

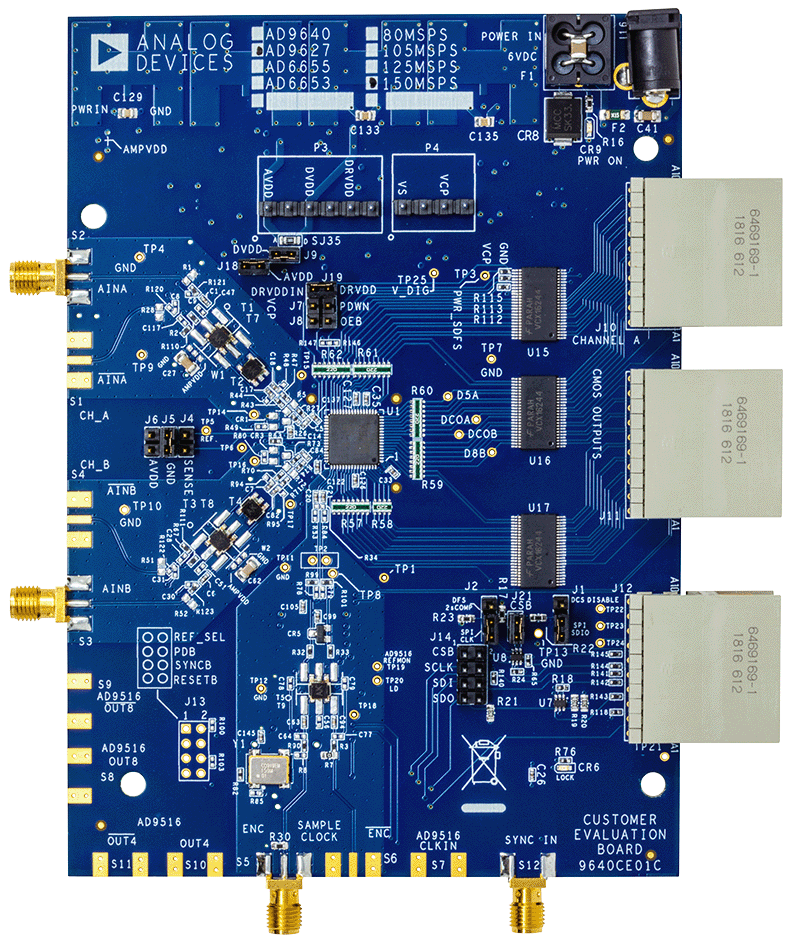

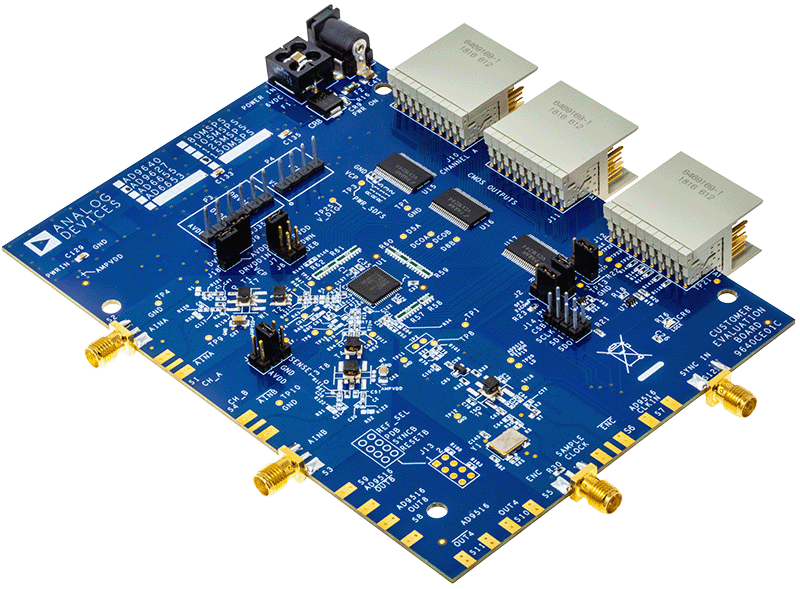

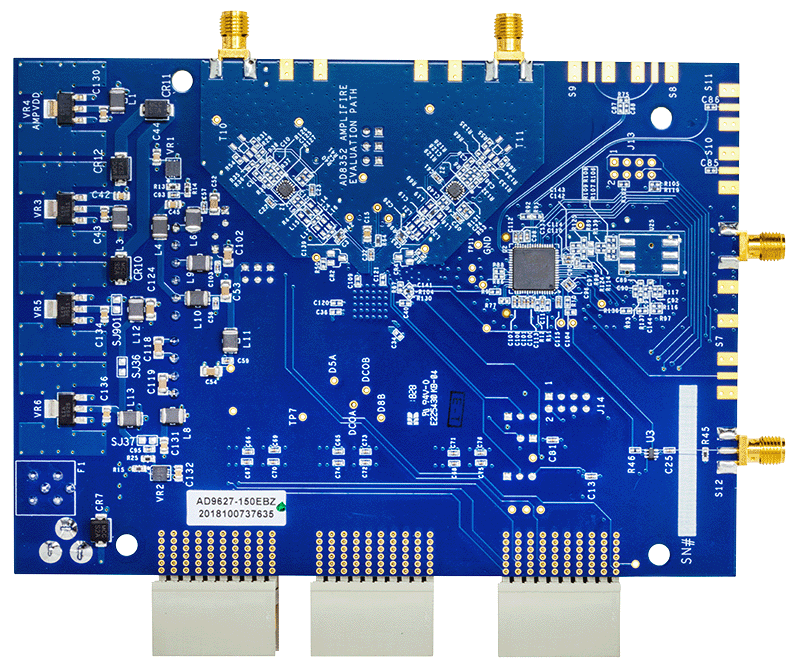

評価キット (1)
参考資料
-
AN-905: VisualAnalog™コンバータ評価用ツールVer 1.0ユーザ・マニュアル8/18/2020
-
AN-282: サンプル・データ・システムの基本2/14/2015PDF1606 kB
-
AN-1142: 高速 ADC 用プリント基板のレイアウト・テクニック (Rev. 0)2/2/2012PDF392 kB
-
AN-756: サンプル化システムに及ぼすクロック位相ノイズとジッタの影響 (Rev. 0)4/18/2008PDF359 kB
-
AN-878: 高速ADC SPIコントロール・ソフトウェア (Rev. A)11/13/2007PDF738 kB
-
AN-737: ADIsimADCによるADCモデリングの方法 (Rev. B)11/9/2007PDF615 kB
-
AN-807: Multicarrier WCDMA Feasibility (Rev. 0)11/9/2007PDF969 kB
-
AN-808: Multicarrier CDMA2000 Feasibility (Rev. 0)11/9/2007PDF1535 kB
-
AN-827: 共振方式によるアンプとスイッチド・キャパシタADCのインターフェース (Rev. 0)11/9/2007PDF351 kB
-
AN-935: ADCトランス結合フロントエンドの設計 (Rev. 0)10/8/2007PDF674 kB
-
AN-835: 高速A/Dコンバータ（ADC）のテストと評価について (Rev. 0)12/11/2006PDF1039 kB
-
AN-812: MicroController-Based Serial Port Interface (SPI) Boot Circuit (Rev. 0)9/20/2006PDF441 kB
-
• Software Download (zip, 21,702,560 bytes)
-
AN-851: A WiMax Double Downconversion IF Sampling Receiver Design (Rev. 0)7/26/2006PDF262 kB
-
AN-742: スイッチド・キャパシタADCの周波数領域応答 (Rev. B)12/14/2004PDF744 kB
-
AN-715: A First Approach to IBIS Models: What They Are and How They Are Generated (Rev. 0)12/14/2004PDF370K
-
AN-345: 低周波回路と高周波回路のグラウンド設計12/6/2004PDF491 kB
-
FAQ7/26/2017
-
高速 ADC の電源回路設計で考慮すべきこと2/1/2012
ツールおよびシミュレーション
Virtual Eval（仮想評価、 ベータ版）
Virtual Evalは、ADC、DAC、およびその応用製品評価を支援するウェブベースの設計ツールです。アナログ・デバイセズのサーバ上にあるモデルを使用して、重要な部品の性能特性をわずか数秒でシミュレートします。使用時は、入力トーンや外部ジッタなどの動作条件のほか、ゲインやデジタル・ダウンコンバージョンといったデバイス機能を設定してください。ノイズ、歪み、分解能、FFT、タイミング図、周波数応答プロット、その他さまざまな性能特性を確認することができます。
設計ツール
Visual Analog
VisualAnalog™は、高速ADCの選択や評価を行う設計者向けに、強力なシミュレーション／データ解析ツール・セットとユーザ・フレンドリなグラフィカル・インターフェースを組み合わせたソフトウェア・パッケージです。
おすすめ製品
AD9627 コンパニオン製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| AD9627ABCPZ-105 | 材料宣誓書（MD） | 信頼性データ | 64-Lead LFCSP (9mm x 9mm w/ EP) | |
| AD9627ABCPZ-125 | 材料宣誓書（MD） | 信頼性データ | 64-Lead LFCSP (9mm x 9mm w/ EP) | |
| AD9627ABCPZ-150 | 材料宣誓書（MD） | 信頼性データ | 64-Lead LFCSP (9mm x 9mm w/ EP) | |
| AD9627ABCPZRL7-125 | 材料宣誓書（MD） | 信頼性データ | 64-Lead LFCSP (9mm x 9mm w/ EP) | |
| ウェハ・ファブリケーション・データ |
