製品概要
機能と利点
- 低位相ノイズの位相ロック・ループ(PLL)
- 2.27 GHz～2.65 GHzで同調するVCOを内蔵
- 自動およびマニュアルのリファレンス・スイッチオーバー/ホールドオーバー・モード
- ゼロ遅延動作オプション
- 12個の1.6 GHz LVPECL/CMOS出力を4グループ化
- 4個の各グループに32分周器と位相遅延を内蔵
- SPIおよびI2C互換コントロール・ポート
- 設定を不揮発性EEPROMに保存
製品概要

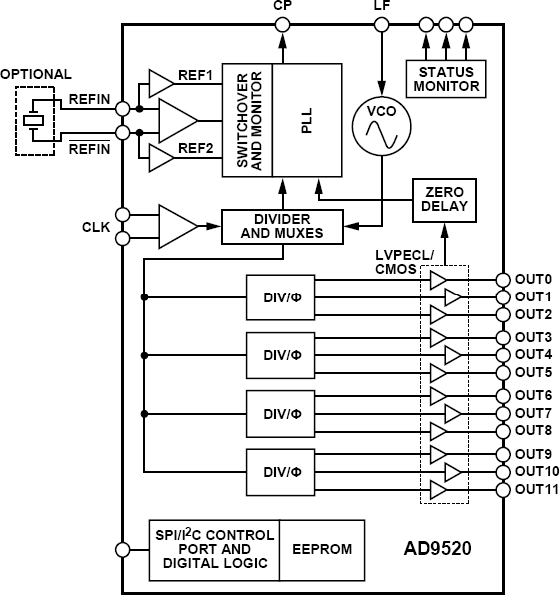

AD9520-11は、ピコセカンド以下のジッタ性能を持ち、PLLとVCOを内蔵するマルチ出力クロック分配機能を提供します。内蔵VCOは2.27 GHz～2.65 GHzで同調します。2.4 GHzまでの外付け3.3 V/5 V VCO/VCXOも使用することができます。AD9520のシリアル・インターフェースは、SPIとI²C®の両ポートをサポートします。内蔵EEPROMはシリアル・インターフェースを介して書込むことができ、パワーアップとチップ・リセット時のユーザ定義レジスタ設定値を保存します。
AD9520は、4グループに分けた12個のLVPECL出力を持っています。1.6 GHz LVPECL出力は2個の250 MHz CMOS出力として設定することができます。出力の各グループには分周器があり、1～32の分周比と位相(粗調整遅延)を設定することができます。

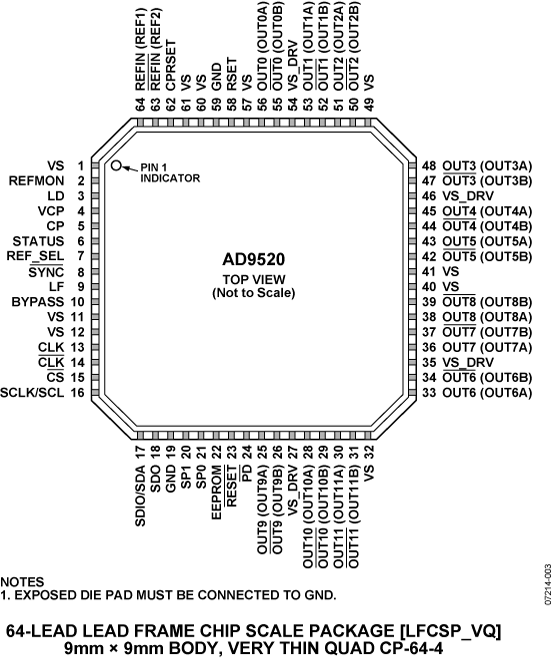

AD9520は64ピンLFCSPパッケージを採用し、3.3 Vの単電源で動作します。外付けVCOの動作電圧は最大5.5 Vです。出力ドライバの別電源の範囲は2.375 V～3.465 Vです。
AD9520の動作は、−40°C～+85°Cの標準工業温度で規定されています。
1このデータシートでは、すべてのAD9520ファミリー・メンバーの意味でAD9520を使っていますが、AD9520-1を使用した場合は、AD9520ファミリーの特定のメンバーを意味します。
アプリケーション
- 低ジッタ低位相ノイズ・クロックの分配
- SONET、10Ge、10G FC、その他の10 Gbpsプロトコルに対するクロックの発生と変換
- 前方誤り訂正(G.710)
- 高速なADC、DAC、DDS、DDC、DUC、MxFEのクロック駆動
- 高性能ワイヤレス・トランシーバ
- ATEおよび高性能計装機器
- ブロードバンド・インフラストラクチャ
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
