AD9484

A/Dコンバータ、8ビット、500MSPS、1.8V

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$46.22
特長
  • SNR=47dBFS @fIN=~250 MHz
    @500MSPS
  • ENOB=7.5ビット@fIN=~250MHz
    @500MSPS(-1.0dBFS)
  • SFDR=79dBc@fIN=~250MHz
    @500MSPS(-1.0dBFS)
  • 入力バッファを内蔵
  • 優れた直線性性能:
    DNL誤差:±0.1LSB(typ)、
    INL誤差:±0.1 LSB(typ)
  • 500MSPSのLVDS(ANS-644レベ
    ル)出力
  • 1GHzのフル・パワー・アナログ帯域
  • AD9434および AD9230とピン互換
  • 詳細については、データシートを参
    照してください。
製品概要
show more Icon
AD9484は、8ビットのモノリシック・サンプリングA/Dコンバータ(ADC)で、高性能、低消費電力しかも使い易くデザインされています。この製品は、最大500 MSPSの変換レートで動作し、ワイドバンド・キャリアとブロードバンド・システムで、優れたダイナミック性能を持つように最適化されています。サンプル/ホールドアンプや電圧リファレンスなどの必要なすべての機能をチップ上に内蔵して、完全な信号変換ソリューションを提供します。VREFピンは、内蔵リファレンスをモニタしたり、外部電圧リファレンスを供給したり(この場合、SPIポートを通して、外部リファレンス・モードを有効に設定する必要があります)するために使われます。

このADCは、フル性能動作のためには、1.8 Vアナログ電源と差動のクロックを必要とします。デジタル出力はLVDS(ANS-644)互換で、2の補数、オフセット・バイナリ・フォーマットまたはグレイコードをサポートしています。データ用クロック出力は、出力データのタイミングに対して適切になっています。

AD9484は最新のCMOSプロセスで製造され、56ピンのLFCSPパッケージを採用しており、工業温度範囲(-40℃~+85℃)にわたって仕様規定されています。この製品はUS特許および国際特許によって保護されています。

アプリケーション

  • 無線および有線のブロードバンド通信
  • ケーブル・リバース・パス
  • 通信用テスト装置
  • 低価格デジタル・オシロスコープ
  • 衛星サブ・システム
  • パワー・アンプの線形化

製品のハイライト

  1. 高性能:
    SNR:47dBFSを維持@500MSPS、250 MHz入力
  2. 使い易さ:
    LVSD出力データと出力クロック信号は、従来のFPGAと簡単にインターフェースが可能内蔵リファレンスとサンプル&ホールドはシステム設計において柔軟性を提供単電源1.8Vを使うだけなので、システムの電源設計を簡素化
  3. シリアル・ポート制御:
    標準シリアル・インターフェースは、製品の数々の機能、データ・フォーマット、クロック・デューティ・サイクル・スタビライザの無効化、パワーダウン、ゲイン調整あるいは出力テスト・パターン発生などをサポートします
  4. AD9434、12ビット/500MSPSおよびAD9230、12ビット/250MSPSとピン互換

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$46.22

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
AD9484BCPZ-500
  • HTML
  • HTML
AD9484BCPZRL7-500
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 2

reference details image

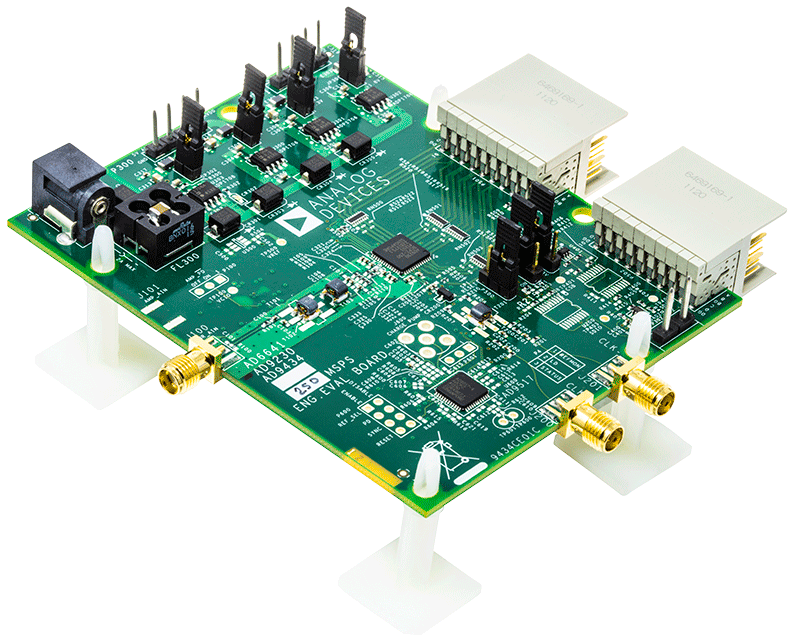

EVAL-AD9484

AD9484 Evaluation Board

zoom

EVAL-AD9484

AD9484 Evaluation Board

AD9484 Evaluation Board

機能と利点

  • Full featured evaluation board for the AD9484
  • SPI interface for setup and control
  • External, on-board oscillator, or AD9517 clocking option
  • Balun/transformer or amplifier input drive option
  • LDO regulator or switching power supply options
  • VisualAnalog® and SPI controller software interfaces

製品の詳細

The AD9484-500EBZ is an evaluation board for the AD9484, single 8-bit ADC. This reference design provides all of the support circuitry to operate devices in their various modes and configurations, It is designed to interface directly with the HSC-ADC-EVALCZ data capture card, allowing users to download captured data for analysis. The Visual Analog software package, which is used to interface with the device’s hardware, allows users to download captured data for analysis with a user-friendly graphical interface. The SPI controller software package is also compatible with this hardware and allows the user to access the SPI programmable features of the AD9484.

The AD9484 data sheet provides additional information related to device configuration and performance and should be consulted when using these tools. All documents and Visual Analog and SPI Controller are available at the High Speed ADC Evaluation Boards page. For additional information or questions, please email

reference details image

HSC-ADC-EVALCZ

FPGAベースのデータ・キャプチャ・キット

zoom

HSC-ADC-EVALCZ

FPGAベースのデータ・キャプチャ・キット

FPGAベースのデータ・キャプチャ・キット

機能と利点

  • FIFO深さ:64kB
  • シングル/マルチ・チャンネルADCで動作
  • VisualAnalog® ソフトウェアで使用
  • Virtex-4 FPGAベースのキット
  • ADCの評価ボードによってはインターフェース用のアダプタが必要になる場合があります。
  • 各チャンネルによりSPI制御 最大644 MSPS SDR / 800MSPS DDRのエンコード・レートでのプログラムが可能
  • 各チャンネルはDDRのエンコード・レート

製品の詳細

HSC-ADC-EVALCZ 高速コンバータ評価用プラットフォームは、アナログ・デバイセズの高速 A/D コンバータ(ADC)評価用ボードからのデジタル・データのブロックをキャプチャする FPGA ベースのバッファ・メモリ・ボードを使用しています。このボードは、USB ポートを介して PC に接続し、VisualAnalog® とともに使用して、高速 ADC の性能を短時間で評価します。この評価用キットはセットアップが容易です。その他の必要な装置には、アナログ・デバイセズの高速 ADC 評価用ボード、信号源、クロック源などがあります。キットを接続して電源を投入すると、PC で即座に評価することができます。
