特長
- 入力周波数範囲：800MHz～2.7GHz
- 65dB AGCアンプ内蔵
- ベースバンド・レベル検出器内蔵
- ベースバンド出力アンプ内蔵
- パワーダウン機能を備えた単電源動作：2.7～5.5V
- 直交位相誤差：3度
- 振幅バランス：0.3dB
- 3次インターセプト（IIP3）：＋12dB
- ノイズ指数：11dB
- 低LO駆動：－10dBm
製品概要
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
AD8347はシングルチップの2.7GHz広帯域直交復調器です。RF入力とミキサーに続くベースバンド出力との間に、デシベル・リニア特性の65dB AGCが搭載されています。同相信号と直交信号はチップから引き出されてフィルタリングされた後、最終的な出力アンプ段に送られます。最終出力アンプによってDCの共通モードレベルの調節が可能となり、デュアル・チャンネルI/Q用A/Dコンバータに直接インターフェースできます。
デシベル・リニア特性を備えた65dBのゲイン制御、50MHzの復調帯域、および優れた位相・振幅バランスなどの特徴により、AD8347はポイント・ツー・ポイントおよびポイント・ツー・マルチポイントのブロードバンド・ワイヤレス通信におけるダイレクト・コンバージョン無線用途に最適です。
AD8347は高度なバイポーラ・プロセスによって製造され、3Vまたは5Vの電源電圧で動作します。省スペースの28ピン薄型スモール・アウトライン（TSSOP）パッケージに搭載され、－40～＋85℃の全動作温度範囲で完全に仕様規定しています。
提供する製品
サンプルと評価用ボード（製品番号：AD8347-EVAL）があります。
その他の変調 / 復調器
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
製品モデル
2
1Ku当たりの価格
最低価格：$7.20
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
AD8347
資料
9
Filters
1つが該当
すべて
-
すべて
-
データシート
-
技術記事
-
評価用設計ファイル
-
アプリケーション・ノート
すべて
-
すべて
-
English
-
日本語
-
中国語
データシート
2
技術記事
3
URL
更新 10/10/2002
English
更新 10/01/2002
English
URL
更新 01/01/2003
English
評価用設計ファイル
2
zip
更新 09/10/2011
English
AD8347 Gerber Files
432 kB
zip
更新 09/10/2011
中国語
AD8347 Gerber 文件
432 kB
アプリケーション・ノート
2
HTML
更新 11/20/2020
English
HTML
更新 11/20/2020
中国語
この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
技術資料
7
データシート 2
アプリケーション・ノート 1
技術記事 3
評価用設計ファイル 1
参考資料 1
製品選択ガイド 1
設計リソース 2
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| AD8347ARUZ |

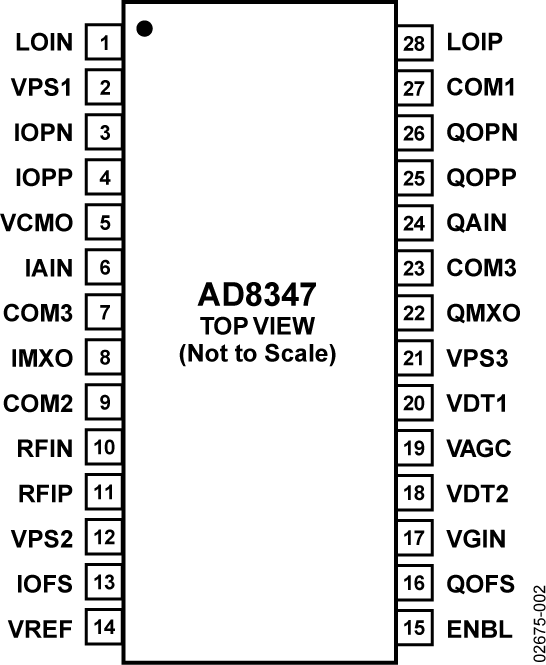

28-Lead TSSOP (4.4mm x 9.7mm)
|
|
|
| AD8347ARUZ-REEL7 |
28-Lead TSSOP (4.4mm x 9.7mm)
|
|
- AD8347ARUZ
- ピン／パッケージ図
-
28-Lead TSSOP (4.4mm x 9.7mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD8347ARUZ-REEL7
- ピン／パッケージ図
-
28-Lead TSSOP (4.4mm x 9.7mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
PCN/PDN情報
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
2 11, 2011
- 10_0005
Halogen Free Material Change for TSSOP Products Assembled at Amkor
AD8347ARUZ
製造中
AD8347ARUZ-REEL7
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
2 11, 2011
- 10_0005
Halogen Free Material Change for TSSOP Products Assembled at Amkor
ソフトウェアおよび製品のエコシステム
コンパニオン製品 19
| 製品モデル | 製品ライフサイクル | 詳細 | ||
|---|---|---|---|---|
|
インテジャー N PLL2 |
||||
|
製造中 |
広帯域シンセサイザ、VCO内蔵 |
|||
|
製造中 |
PLL周波数シンセサイザ、6GHz、整数N |
|||
|
シングル・チャンネルA/Dコンバータ1 |
||||
|
新規設計には非推奨 |
A/Dコンバータ、16ビット、2.5MHz/5MHz/10MHz、30MSPS～160MSPS、デュアル、連続サンプリング可能、シグマ・デルタ型 |
|||
|
シングルエンド入力差動出力アンプ4 |
||||
|
新規設計に推奨 |
差動ADCドライバー、低消費電力、ゲイン設定可能 |
|||
|
新規設計に推奨 |
差動ADCドライバー、低消費電力、ゲイン設定可能 |
|||
|
新規設計に推奨 |
超低ノイズ・ドライバ・アンプ、低電圧 A/D コンバータ向け |
|||
|
新規設計に推奨 |
超低ノイズ・ドライバ・アンプ、低電圧 A/D コンバータ向け |
|||
|
フラクショナル N PLL1 |
||||
|
製造中 |
周波数シンセサイザ、6.2GHz、フラクショナルN |
|||
|
ベースバンド・プログラマブルVGAフィルタ2 |
||||
|
製造中止 |
プログラマブル・フィルタ／可変ゲイン・アンプ、30MHz、デュアル |
|||
|
製造中止 |
プログラマブル・フィルタ / 可変ゲイン・アンプ、31MHz、デュアル |
|||
|
完全差動アンプ3 |
||||
|
新規設計に推奨 |
RF/IF用差動アンプ、超低歪み、3.3 GHz |
|||
|
新規設計に推奨 |
差動アンプ、超高ダイナミックレンジ、6GHz |
|||
|
新規設計に推奨 |
デジタル可変ゲイン・アンプ、低価格、DC～600 MHz、デュアル |
|||
|
標準の高速A/Dコンバータ6 |
||||
|
製造中 |
A/Dコンバータ、16ビット、125/105/80MSPS、デユアル、1.8V |
|||
|
新規設計に推奨 |
A/Dコンバータ、デュアル、16ビット、1.8V、25MSPS/65MSPS/80MSPS/105MSPS |
|||
|
新規設計に推奨 |
A/Dコンバータ、16ビット、20MSPS/40MSPS/65MSPS/80MSPS、デュアル、1.8V |
|||
|
製造中 |
A/Dコンバータ、12ビット、20MSPS/40MSPS/65MSPS/80MSPS、デユアル、1.8V |
|||
|
製造中 |
A/Dコンバータ、14ビット、125MSPS、1.8V、デュアル |
|||
|
製造中 |
A/Dコンバータ、14ビット、20MSPS/40MSPS/65MSPS/80MSPS、デュアル、1.8V |
|||
評価用キット 1
EVAL-AD8347
AD8347 Evaluation Board
製品の詳細
AD8347-EVALZ is a fully populated, 4-layer, FR4-based evaluation board designed to allow easy evaluation of all features of the AD8347. The evaluation board integrates a prototype area for a filter design at the mixer outputs, SMA connectors to and from AD8347 with optimized trace routing for improved signal integrity, and requires only a single supply within the range of 2.7 V to 5.5 V.
