特長
- デジタル・インターフェースを使用したデジタル調整が可能なデュアル・アナログ・ループによる制御と監視
- 広い入力電圧範囲: 4.5 V ～ 16 V
- 出力電圧範囲: 0.5 V ～ 3.4 V
- 温度変化に対する最大 DC 出力誤差: ±0.5 %
- 電流リードバックの精度: ±：±3.5%（–20°C〜125°C）
- 1 mΩ 以下の DCR 電流検出
- 統合化された入力電流検出アンプ
- 400 kHz、PMBus 準拠の I2C シリアル・インターフェース
- 最大 125 Hz のテレメトリ・ポーリング・レートをサポート
- 16 ビット ∆Σ ADC 内蔵
- 定周波電流モード制御
- 最大 250 A の並列および電流共有
- 16 mm × 16 mm × 5.86 mm CoP-BGA パッケージ
- 読出し可能なデータ
- 入力と出力の電圧、電流、および温度
- 動作中のピーク値、動作可能時間、フォールト、および警告
- 内蔵EEPROMの障害ログ記録
- 出力電圧、電圧シーケンスおよび電圧マージン
- デジタル・ソフトスタート／ストップ・ランプ、アナログ・ループのプログラム
- OV/UV/OT、UVLO、周波数、および位相制御
書込み可能なデータおよび設定可能なパラメータ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
LTM4678 はデュアル 25 A またはシングル 50 A の降圧 μModule®（電源モジュール）DC/DC レギュレータで、オープン標準である I2C ベースのデジタル・インターフェース・プロトコル、PMBus を使用して、パワー・マネージメント・パラメータの遠隔設定と遠隔監視が可能です。LTM4678 は、デジタルにプログラム可能なアナログ制御ループ、高精度ミックスド・シグナル回路、EEPROM、パワー MOSFET、インダクタ、その他のサポート部品で構成されています。
LTM4678 は 2 線式シリアル・インターフェースを備え、プログラマブルなスルー・レートおよびシーケンスする遅延時間で、出力のマージニング、チューニング、上昇および下降を行うことができます。差動入力の + 側入力電流検出、出力電流および電圧、出力電力、温度、動作時間、ピーク値の読出しが可能です。EEPROM コンテンツのカスタム設定は必須ではありません。スタートアップ時に、出力電圧、スイッチング周波数、チャンネル位相角の割り当てをピン・ストラップ抵抗により設定できます。LTpowerPlay® GUI、DC1613 USB-to-PMBus 変換器およびデモ・キットが利用できます。
LTM4678 は 16 mm × 16 mm × 5.86 mm CoP-BGA パッケージに含まれ、SnPb または RoHS 準拠の端子仕上げで提供されます。
アプリケーション
- プロトタイプ開発、生産、現場環境におけるシステム最適化、特性評価、データ・マイニング
日本語
LTM4678: デジタル・パワー・システム・マネージメント機能を備えたデュアル25Aまたはシングル50A μModuleレギュレータ データシート (Rev.0)
データシートご利用上の注意
2
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTM4678
資料
Filters
1つが該当
-
すべて
-
データシート
-
信頼性データ
-
情報
-
ユーザ・ガイド
-
デザイン・ノート
-
すべて
-
English
-
日本語
-
中国語
データシート
2
信頼性データ
1
345.11 K
情報
1
HTML
ユーザ・ガイド
1
デザイン・ノート
6
HTML
HTML
HTML
HTML
HTML
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
デバイス・ドライバ 1
電源リファレンス・デザイン 1
Analog Dialogue 1
ビデオ
1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LTM4678EY#PBF |
144-Lead BGA (16mm × 16mm × 5.86mm)
|
|
|
| LTM4678IY |
144-Lead BGA (16mm × 16mm × 5.86mm)
|
|
|
| LTM4678IY#PBF |
144-Lead BGA (16mm × 16mm × 5.86mm)
|
|
- LTM4678EY#PBF
- ピン／パッケージ図
-
144-Lead BGA (16mm × 16mm × 5.86mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTM4678IY
- ピン／パッケージ図
-
144-Lead BGA (16mm × 16mm × 5.86mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTM4678IY#PBF
- ピン／パッケージ図
-
144-Lead BGA (16mm × 16mm × 5.86mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
9 13, 2022
- 22_0193
Laser Top Mark Conversion for uModule COP and TMSV_COP Packages
LTM4678EY#PBF
製造中
LTM4678IY
製造中
LTM4678IY#PBF
製造中
2 28, 2020
- 20_0123
Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia
LTM4678EY#PBF
製造中
LTM4678IY
製造中
LTM4678IY#PBF
製造中
2 5, 2020
- 20_0127
Supplier Material Change for µModule
LTM4678EY#PBF
製造中
LTM4678IY
製造中
LTM4678IY#PBF
製造中
7 15, 2019
- 19_0144
Notification of qualification of a new mold compound for the LTM4678 µModule Regulator
LTM4678EY#PBF
製造中
LTM4678IY
製造中
LTM4678IY#PBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
9 13, 2022
- 22_0193
Laser Top Mark Conversion for uModule COP and TMSV_COP Packages
2 28, 2020
- 20_0123
Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia
LTM4678EY#PBF
製造中
LTM4678IY
製造中
LTM4678IY#PBF
製造中
2 5, 2020
- 20_0127
Supplier Material Change for µModule
LTM4678EY#PBF
製造中
LTM4678IY
製造中
LTM4678IY#PBF
製造中
7 15, 2019
- 19_0144
Notification of qualification of a new mold compound for the LTM4678 µModule Regulator
LTM4678EY#PBF
製造中
LTM4678IY
製造中
LTM4678IY#PBF
製造中
ソフトウェアおよび製品のエコシステム
デバイス・ドライバ
評価用ソフトをお探しですか？ ここで見つけることができます。
評価用キット 6

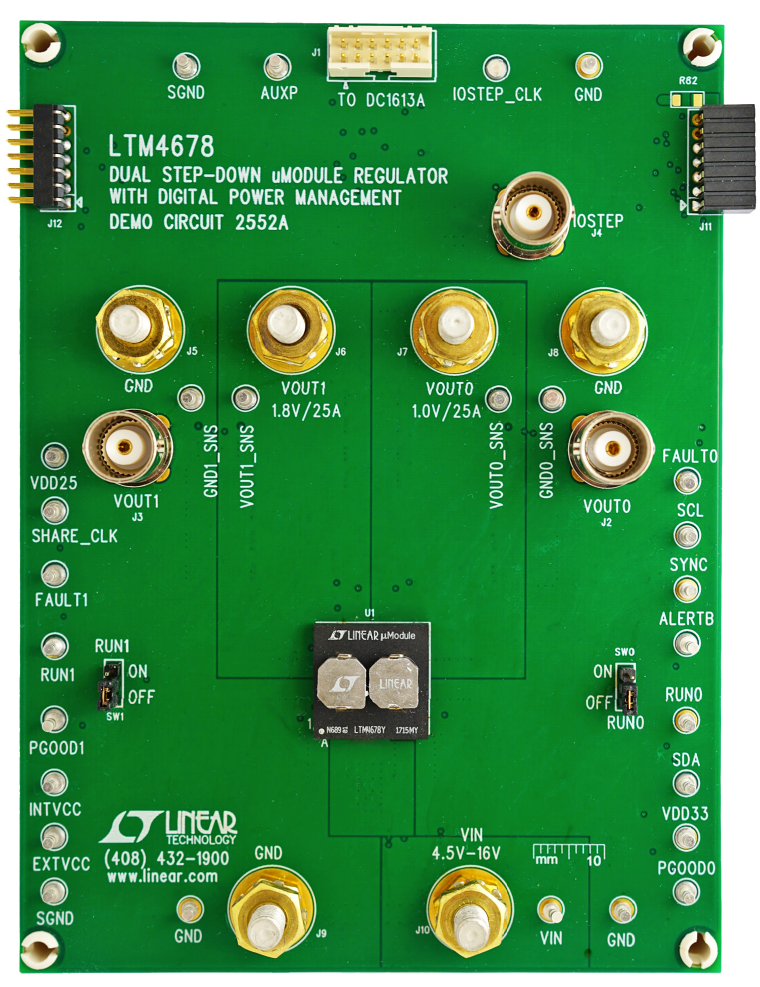

DC2552A
LTM4678デモ・ボード | デジタル電源システム管理を備えたデュアル25Aまたはシングル50A μModuleレギュレータ
製品の詳細
デモ回路2552Aは、デュアル出力の高効率、高密度µModuleレギュレータで、入力範囲は4.5V ～16Vです。各出力は、最大25Aの負荷電流を供給できます。このデモ用ボードには、LTM4678 µModuleレギュレータが備わっています。デジタル・パワー・システム・マネージメントを備えたデュアル25Aまたはシングル50A降圧レギュレータです。詳細については、LTM4678データシートを参照してください。
DC2552Aは、デフォルト設定まで電力を供給し、シリアル・バス通信を必要とせずに設定抵抗に基づいて電力を生成します。これにより、DC/DCコンバータを簡単に評価できます。この部品の幅広いパワー・システム・マネージメント機能を十分に調べるには、GUIソフトウェアLTpowerPlay®をPCにダウンロードし、アナログ・デバイセズのI2C/SMBus/PMBusドングルDC1613Aを使用してボードに接続します。LTpowerPlayを使用すると、部品を随時再設定したり、設定をEEPROMに保存したり、電圧、電流、温度、および故障ステータスの遠隔測定を表示したりできます。
資料

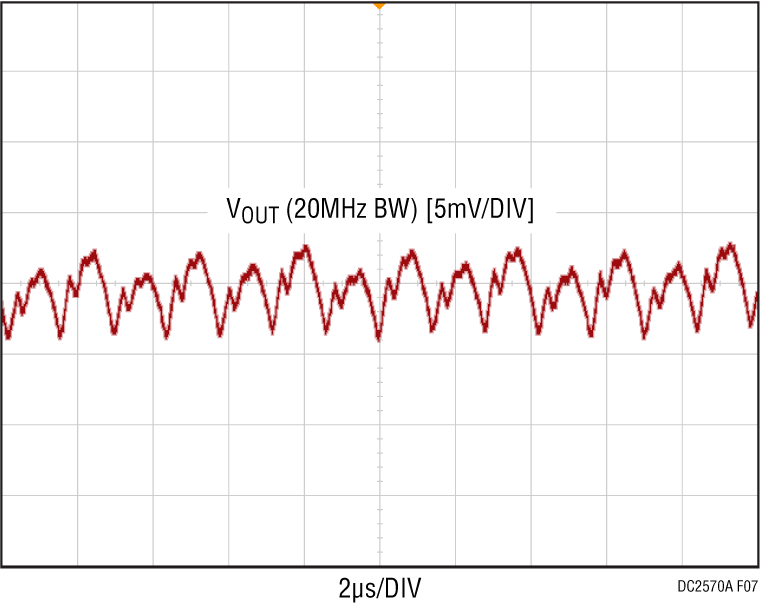

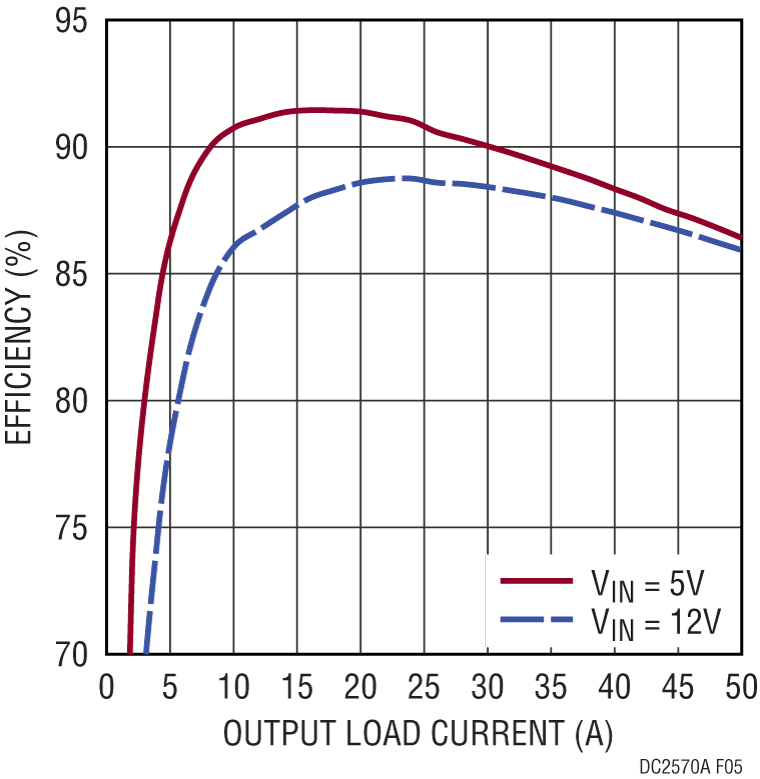

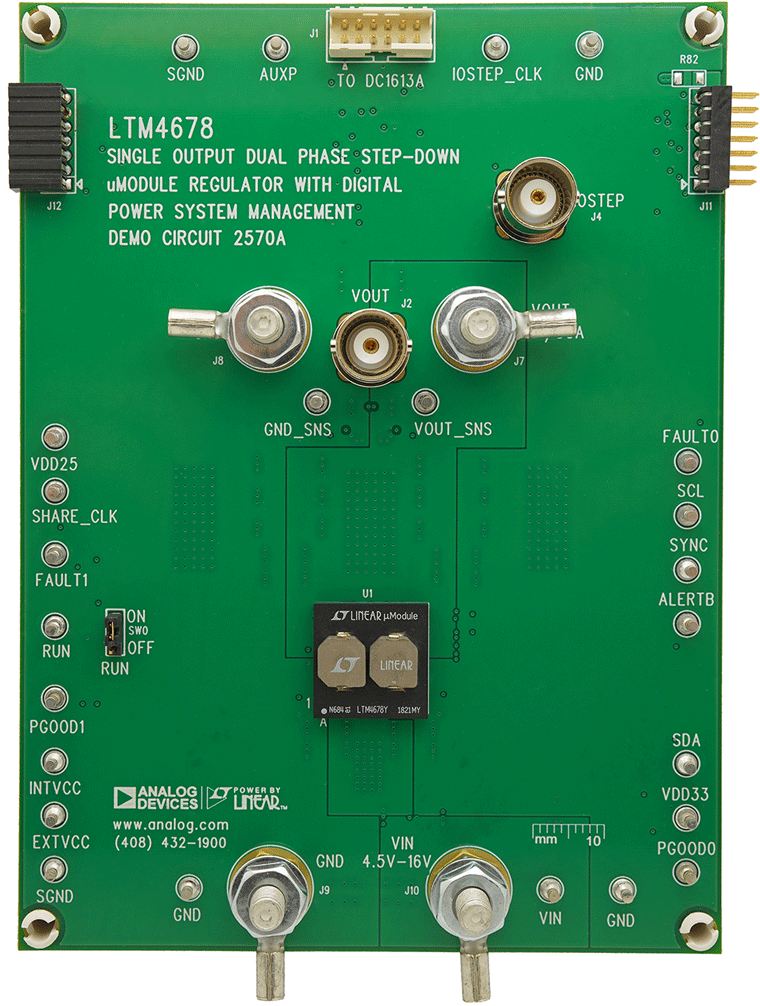

DC2570A
デジタル電源システム管理を備えたLTM4678デュアル25Aまたはシングル50Aµモジュール・レギュレータ、LTM4678 × 1、50A
製品の詳細
デモ用回路2570Aは、デュアル出力の高効率、高密度 µモジュール®・レギュレータで、入力範囲は4.5V～16V です。出力電圧は0.5Vから33Vの範囲で調整可能で、50Aの最大負荷電流を供給できます。このデモ用ボードには、LTM4678 µModuleレギュレータが備わっています。デジタル・パワー・システム・マネージメントを備えたデュアル25Aまたはシングル50A降圧レギュレータです。詳細については、LTM4678データシートを参照してください。
DC2570Aは、デフォルト設定まで電力を供給し、シリアル・バス通信を必要とせずに設定抵抗に基づいて電力を生成します。これにより、DC/DCコンバータを簡単に評価できます。この部品の幅広いパワー・システム・マネージメント機能を十分に調べるには、GUIソフトウェアLTpowerPlay をPCにダウンロードし、アナログ・デバイセズのI2C/SMBus/PMBusドングルDC1613Aを使用してボードに接続します。LTpowerPlayを使用すると、部品を随時再設定したり、設定をEEPROMに保存したり、電圧、電流、温度、および故障ステータスの遠隔測定を表示したりできます。
資料

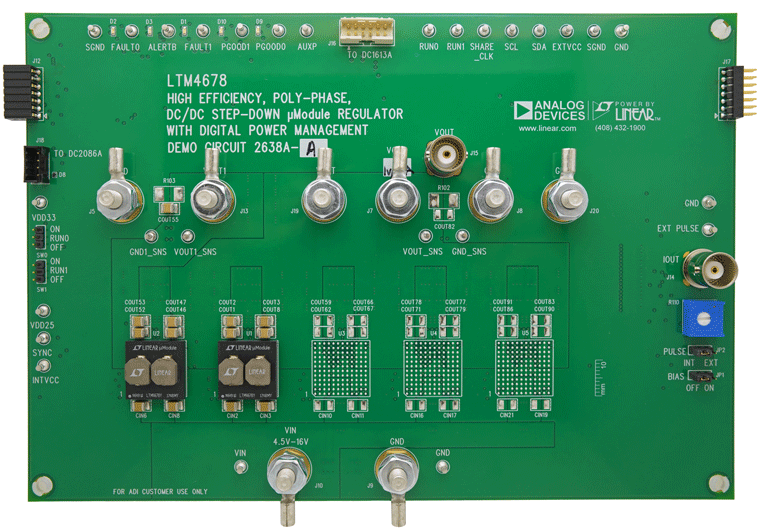

DC2638A-A
LTM4678デモ用ボード | デジタル・パワー・システム・マネージメントを備えたデュアル25Aまたはシングル50A μModuleレギュレータ（2個のLTM4678、100A）
製品の詳細
デモ回路2638A-Aは、高効率、高密度μModuleレギュレータで、入力範囲は4.5V～16Vです。出力電圧は0.5Vから3.3Vの範囲で調整可能で、100Aの最大負荷電流を供給できます。このデモ用ボードには、2個のLTM4678 μModule®レギュレータが搭載されています。LTM4678は、PMBusパワー・システム・マネージメントを備えたデュアル25Aまたはシングル50A降圧レギュレータです。詳細については、LTM4678データシートを参照してください。
DC2638A-A は、デフォルト設定まで電力を供給し、シリアル・バス通信を必要とせずに設定抵抗に基づいて電力を生成します。これにより、DC/DCコンバータを簡単に評価できます。この部品の幅広いパワー・システム・マネージメント機能を十分に調べるには、GUIソフトウェアLTpowerPlay®をPCにダウンロードし、アナログ・デバイセズのI2C/SMBus/PMBusドングルDC1613Aを使用してボードに接続します。LTpowerPlayを使用すると、部品を随時再設定したり、設定をEEPROMに保存したり、電圧、電流、温度、および故障ステータスの遠隔測定を表示したりできます。
GUIのダウンロード：ソフトウェアは、LTpowerPlayからダウンロードできます。
LTpowerPlayの詳細と手順については、LTM4678クイック・スタート・ガイドでLTpowerPlay GUIを参照してください。
資料

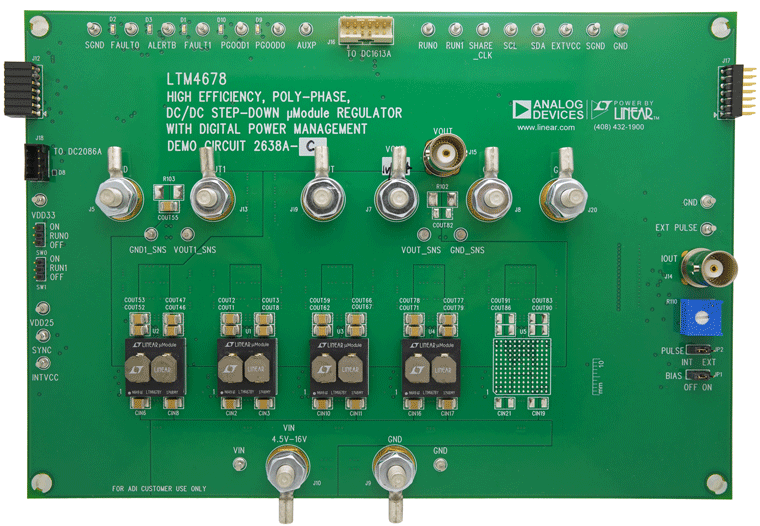

DC2638A-C
LTM4678デモ用ボード | デジタル・パワー・システム・マネージメントを備えたデュアル25Aまたはシングル50A μModuleレギュレータ（4個のLTM4678、200A）
製品の詳細
デモ回路2638A-Cは、高効率、高密度μModuleレギュレータで、入力範囲は4.5V～16Vです。出力電圧は0.5Vから3.3Vの範囲で調整可能で、200Aの最大負荷電流を供給できます。このデモ用ボードには、4個のLTM4678 μModule®レギュレータが搭載されています。LTM4678は、PMBusパワー・システム・マネージメントを備えたデュアル25Aまたはシングル50A降圧レギュレータです。詳細については、LTM4678データシートを参照してください。
DC2638A-Cは、デフォルト設定まで電力を供給し、シリアル・バス通信を必要とせずに設定抵抗に基づいて電力を生成します。これにより、DC/DCコンバータを簡単に評価できます。この部品の幅広いパワー・システム・マネージメント機能を十分に調べるには、GUIソフトウェアLTpowerPlay®をPCにダウンロードし、アナログ・デバイセズのI2C/SMBus/PMBusドングルDC1613Aを使用してボードに接続します。LTpowerPlayを使用すると、部品を随時再設定したり、設定をEEPROMに保存したり、電圧、電流、温度、および故障ステータスの遠隔測定を表示したりできます。
GUIのダウンロード：ソフトウェアは、LTpowerPlayからダウンロードできます。
LTpowerPlayの詳細と手順については、LTM4678クイック・スタート・ガイドでLTpowerPlay GUIを参照してください。
資料

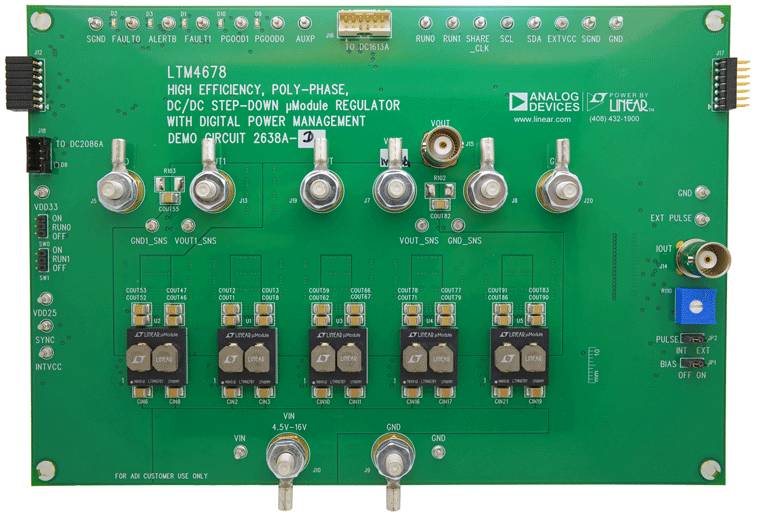

DC2638A-D
LTM4678デモ用ボード | デジタル・パワー・システム・マネージメントを備えたデュアル25Aまたはシングル50A μModuleレギュレータ（5個のLTM4678、250A）
製品の詳細
デモ回路2638A-Dは、高効率、高密度μModuleレギュレータで、入力範囲は4.5V～16Vです。出力電圧は0.5Vから3.3Vの範囲で調整可能で、250Aの最大負荷電流を供給できます。このデモ用ボードには、5個のLTM4678 μModule®レギュレータが搭載されています。LTM4678は、PMBusパワー・システム・マネージメントを備えたデュアル25Aまたはシングル50A降圧レギュレータです。詳細については、LTM4678データシートを参照してください。
DC2638A-Dは、デフォルト設定まで電力を供給し、シリアル・バス通信を必要とせずに設定抵抗に基づいて電力を生成します。これにより、DC/DCコンバータを簡単に評価できます。この部品の幅広いパワー・システム・マネージメント機能を十分に調べるには、GUIソフトウェアLTpowerPlay®をPCにダウンロードし、アナログ・デバイセズのI2C/SMBus/PMBusドングルDC1613Aを使用してボードに接続します。LTpowerPlayを使用すると、部品を随時再設定したり、設定をEEPROMに保存したり、電圧、電流、温度、および故障ステータスの遠隔測定を表示したりできます。
GUIのダウンロード：ソフトウェアは、LTpowerPlayからダウンロードできます。
LTpowerPlayの詳細と手順については、LTM4678クイック・スタート・ガイドでLTpowerPlay GUIを参照してください。
資料

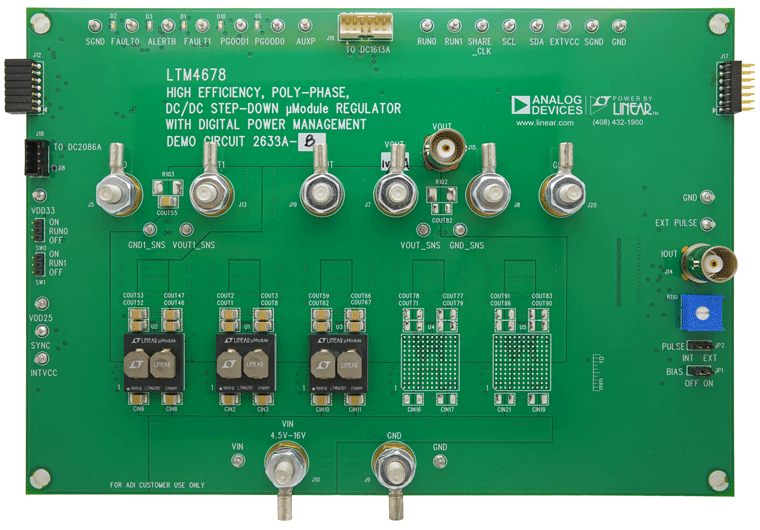

DC2638A-B
LTM4678デモ用ボード | デジタル・パワー・システム・マネージメントを備えたデュアル25Aまたはシングル50A μModuleレギュレータ（3個のLTM4678、150A）
製品の詳細
デモ回路2638A-Bは、高効率、高密度μModuleレギュレータで、入力範囲は4.5V～16Vです。出力電圧は0.5Vから3.3Vの範囲で調整可能で、150Aの最大負荷電流を供給できます。このデモ用ボードには、3個のLTM4678 µModule®レギュレータが搭載されています。LTM4678は、PMBusパワー・システム・マネージメントを備えたデュアル25Aまたはシングル50A降圧レギュレータです。詳細については、LTM4678データシートを参照してください。
DC2638A-Bは、デフォルト設定まで電力を供給し、シリアル・バス通信を必要とせずに設定抵抗に基づいて電力を生成します。これにより、DC/DCコンバータを簡単に評価できます。この部品の幅広いパワー・システム・マネージメント機能を十分に調べるには、GUIソフトウェアLTpowerPlay®をPCにダウンロードし、アナログ・デバイセズのI2C/SMBus/PMBusドングルDC1613Aを使用してボードに接続します。LTpowerPlayを使用すると、部品を随時再設定したり、設定をEEPROMに保存したり、電圧、電流、温度、および故障ステータスの遠隔測定を表示したりできます。
GUIのダウンロード：ソフトウェアは、LTpowerPlayからダウンロードできます。
LTpowerPlayの詳細と手順については、LTM4678クイック・スタート・ガイドでLTpowerPlay GUIを参照してください。
資料
