LTC7132

デジタル・パワー・システム・マネージメント機能を備えた25A、デュアルPolyPhaseレギュレータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$10.92
機能
  • PMBus/I2C準拠シリアル・インターフェース
    • 遠隔測定法のリードバックにはVIN、IIN、VOUT、IOUT、温度、故障が含まれています。
    • プログラマブルな電圧、電流制限、デジタル・ソフトスタート/ストップ、シーケンス、マージング、OV/UV/OC
  • 1mΩ以下のDCR電流検出
  • デジタル調整が可能なループ補償パラメータ
  • 全温度範囲での出力電圧精度:±0.5%
  • 統合化された入力電流検出アンプ
  • ECCと障害ログ機能を備えた内部EEPROM
  • NチャンネルMOSFETゲート・ドライバを内蔵
製品概要
show more Icon

LTC7132は、I2CベースPMBus準拠のシリアル・インターフェースが備わったデュアル出力PolyPhase DC/DC同期型降圧モノリシック・レギュレータです。このレギュレータは固定周波数電流モード・アーキテクチャを採用しており、独自のスキームと組み合わせて、1mΩ以下のDCRアプリケーションで優れた性能を発揮します。LTC7132は、グラフィカル・ユーザ・インターフェース(GUI)を備えたLTpowerPlay®ソフトウェア開発ツールに対応しています。

プログラマブル・ループ補償によって、レギュレータがデジタル補償されます。スイッチング周波数、チャンネル位相、およびデバイス・アドレスは、デジタル・インターフェースと外部構成抵抗器の両方でプログラム可能です。また、パラメータはデジタル・インターフェースを介して設定してEEPROMに保存できます。これらの出力は、個別のパワーグッド・インジケータおよびFAULT関数が備わっています。

LTC7132は、断続(パルススキッピング)モードまたは強制連続導通モードで動作するよう設定できます。各チャンネルでは最大25Aの負荷電流を供給できます。合計電流容量は、両チャンネルでのアプリケーションの合計消費電力によって異なります。

電力変換

  • 広いVIN範囲:4.5V~20V
  • VOUT範囲:0.5V~3.5V(超低DCR設定)、
  • 0.5V~5.5V(標準DCR設定)
  • 最大6相の高精度PolyPhase®電流共有
  • 140ピン(9mm × 11.25mm × 2.22mm)
  • BGAパッケージを採用

アプリケーション

  • テレコム・システム、データ通信システム、およびストレージ・システム
  • 産業およびポイント・オブ・ロード・アプリケーション

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$10.92

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC7132EY#PBF
  • HTML
  • HTML
LTC7132IY#PBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 21, 2021

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 21, 2021

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

DC2666A

LTC7132 | PSM機能付き2相モノリシック・ステップダウン電源

zoom

DC2666A

LTC7132 | PSM機能付き2相モノリシック・ステップダウン電源

LTC7132 | PSM機能付き2相モノリシック・ステップダウン電源

製品の詳細

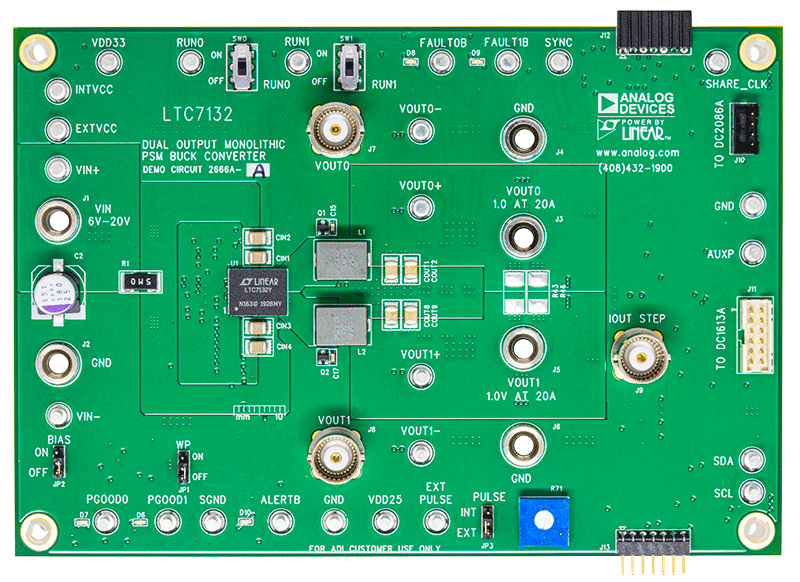

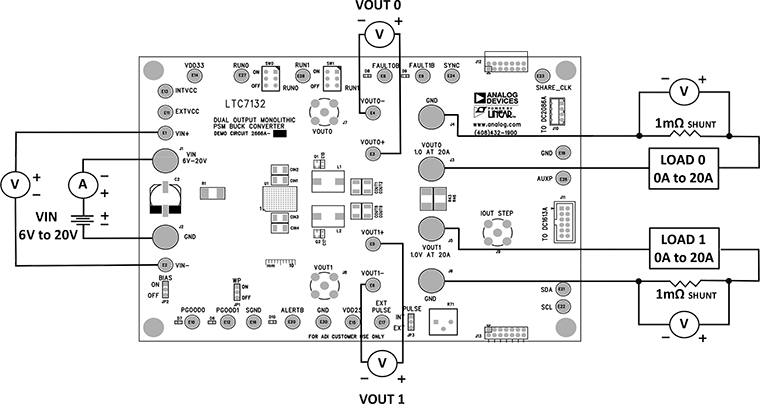

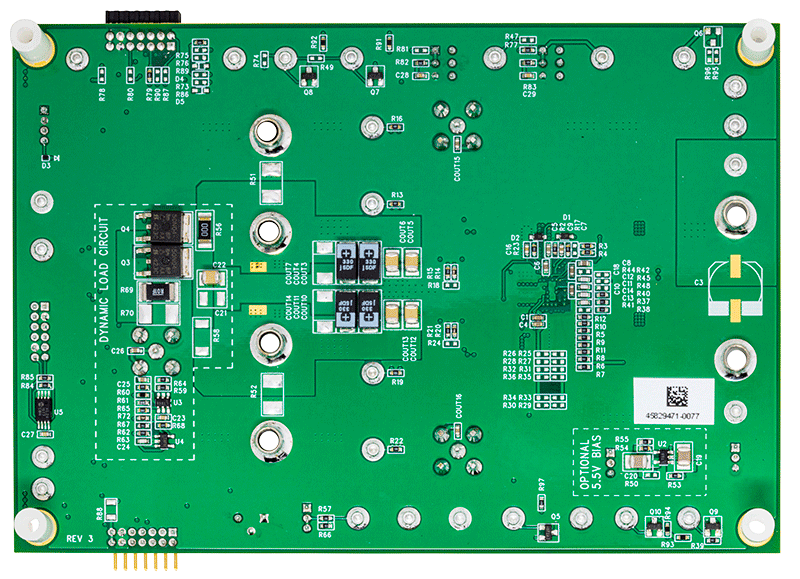

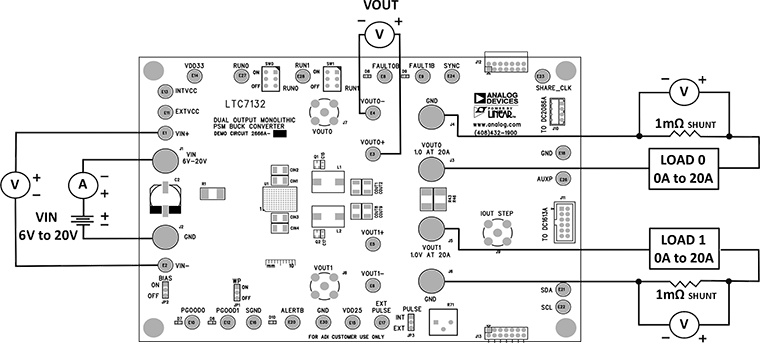

デモ回路2666A-A/2666A-Bは、1mΩ以下のDCR検出およびデジタル・パワー・システム・マネージメント機能を備えた、広い入出力電圧範囲の高効率デュアル出力、PolyPhase DC/DC降圧レギュレータであるLTC7132を構成します。このデモ・ボードには、2つのバージョンがあります。DC2666A-Aは2相デュアル出力として構成し、DC2666A-Bは2相シングル出力として構成します。どちらのバージョンも6V~20Vの入力電圧範囲で動作します。DC2666A-Aの工場出荷時のデフォルト出力電圧は、どちらの出力もチャンネルあたり20Aの負荷電流定格でVOUT0 = 1V、VOUT1 = 1Vです。DC2666A-Bの工場出荷時のデフォルト出力電圧は、40Aの負荷電流定格でVOUT = 1Vです。各バージョンのチャンネルで最大25Aの負荷電流を供給できます。
