ADP7185

リニア・レギュレータ、低ドロップアウト、-500 mA、超低ノイズ、高 PSRR

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 10
1Ku当たりの価格 最低価格:$1.95
特長
  • 入力電圧範囲: −2.0 V ~ −5.5 V
  • 最大出力電流: −500 mA
  • 固定出力電圧のオプション: −0.5 V ~ −4.5 V
  • 調整可能な出力範囲:−0.5 V ~−VIN + 0.5 V
  • 低出力ノイズ: 100 Hz ~ 100 kHz で 4 μV rms
  • ノイズ・スペクトル密度: 10 kHz ~ 1 MHz で 20 nV/√Hz
  • −500 mA 負荷での PSRR
    • 68 dB@10 kHz
    • 50 dB@100 kHz
    • 40 dB@1 MHz
  • 低ドロップアウト電圧: -190 mV typ @ -500 mA 負荷
  • 初期出力電圧(VOUT)の精度: ±0.5%
  • ライン、負荷、温度に対する出力電圧精度: ±2.2%
  • 動作電源電流(IGND): −0.6 mA typ (@無負荷)
  • 低シャットダウン電流: −2 μA typ @ VIN = −5.5 V
  • 4.7 μF の小型セラミック入出力コンデンサで安定動作
  • 正または負のイネーブル・ロジック
  • 電流制限と熱過負荷保護
  • 8 ピン 2 mm × 2 mm LFCSP パッケージ
  • ADIsimPOWER 電圧レギュレータ設計ツールによるサポート
製品概要
show more Icon

ADP7185 は、−2.0 V ~ −5.5 V で動作し、最大出力電流が −500 mA の CMOS(相補型金属酸化物半導体)、LDO(低ドロップアウト)リニア電圧レギュレータです。この高出力電流 LDO は、−0.5 V ~ −4.5 V で動作する高性能アナログ回路やミックスド・シグナル回路のレギュレーションに最適です。ADP7185 は、当社独自の最新アーキテクチャを採用しており、高いPSRR(電源電圧変動除去比)と低ノイズを実現し、4.7 μF の小型セラミック出力コンデンサで、優れたライン過渡応答と負荷過渡応答が得られます。

ADP7185 には、15 種類の固定出力電圧のオプションがあります。標準在庫品として、−0.5 V、−1.0 V、−1.2 V、−1.5 V、−1.8 V、−2.0 V、−2.5 V、−3.0 V、および −3.3 V の各電圧の製品を用意しています。

特別注文により、−0.8 V、−0.9 V、−1.3 V、−2.8 V、−4.2 V、および −4.5 V の電圧の製品も提供いたします。また、外付けフィードバック抵抗分圧器により−0.5 V ~ −VIN + 0.5 V の範囲の出力電圧が可能な可変バージョンも用意しています。

イネーブル・ロジック機能は柔軟性を最大限にするために、正負いずれのロジック・レベルともインターフェース可能になっています。

ADP7185 レギュレータの出力ノイズは、出力電圧に関係なく 4 μVrms です。ADP7185 は 8 ピン、2 mm × 2 mm の LFCSP パッケージを採用しているので、非常に小型のソリューションが実現できるだけでなく、小型、薄型のフットプリントで、−500 mA までの出力電流を必要とするアプリケーションで優れた熱性能を発揮します。

アプリケーション

  • ノイズに敏感なアプリケーションに対する電圧レギュレーション: A/D コンバータ(ADC)、D/A コンバータ(DAC)、高精度アンプ
  • 通信およびインフラストラクチャ
  • 医療機器、健康機器
  • 工業用機器、計測器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 10
1Ku当たりの価格 最低価格:$1.95

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADP7185ACPZN-R7
  • HTML
  • HTML
ADP7185ACPZN0.5-R7
  • HTML
  • HTML
ADP7185ACPZN1.0-R7
  • HTML
  • HTML
ADP7185ACPZN1.2-R7
  • HTML
  • HTML
ADP7185ACPZN1.5-R7
  • HTML
  • HTML
ADP7185ACPZN1.8-R7
  • HTML
  • HTML
ADP7185ACPZN2.0-R7
  • HTML
  • HTML
ADP7185ACPZN2.5-R7
  • HTML
  • HTML
ADP7185ACPZN3.0-R7
  • HTML
  • HTML
ADP7185ACPZN3.3-R7
  • HTML
  • HTML

ソフトウェアおよび製品のエコシステム

評価用キット 1

reference details image

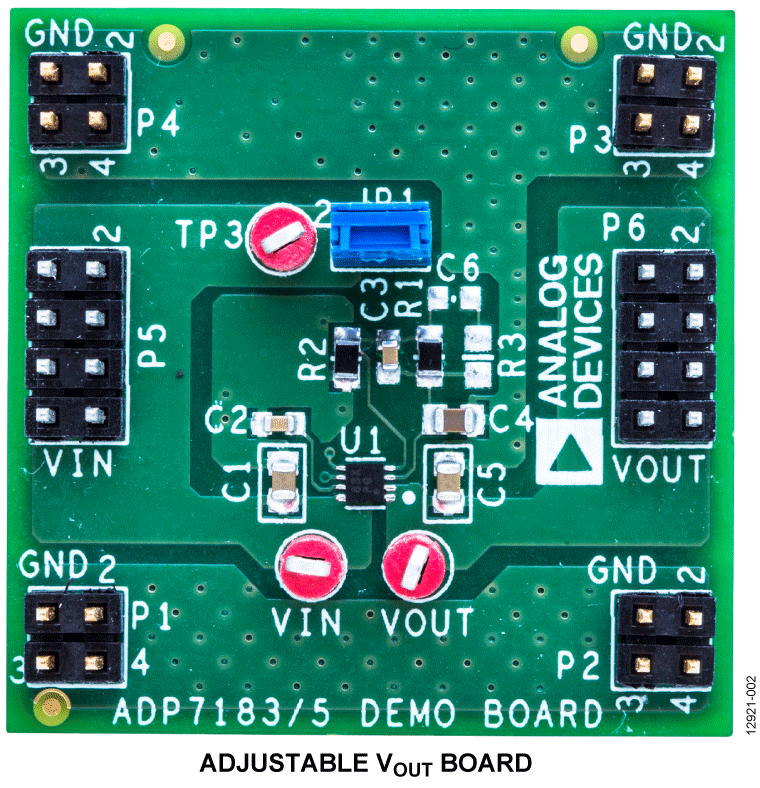

EVAL-ADP7183
