RH117

量产

正可调稳压器

数据手册 (Rev. F) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

绝对最大额定值

  • 功耗 :  在内部限制
  • 输入至输出差分电压 :  40V
  • 操作接头
    • 工作结温范围 :  –55°C 至 150°C
  • 贮存温度范围 :  –65°C 至 150°C
  • 引脚温度 (焊接时间 10 秒) :  300°C

RH117 是一款 3 端正可调稳压器，能够提供高达 0.5A (H 封装) 或 1.5A (K封装) 电流。输出采用两个外部电阻器进行调节，可调范围为 1.2V 至 37V。该器件拥有全面的电流限制热过载安全区保护功能，即使在调节端子断接的情况下，这些功能也都将保持运行状态。

晶圆批次采用 ADI 内部开发、适合严苛军事应用的 Class S 流程至良率电路 (flow-to-yield circuit) 进行处理。除了 883 加工处理之外，RH117 还在热限制条件下经受了 100% 的老化测试。

第三方供应商供货情况

ADI 与组装和测试内含 LTC RH 芯片之封装产品的第三方供应商建立了合作伙伴关系。

有关 MSK 前缀产品的信息，请点击下表中的 Part Number，并向下滚动链接页面以查找器件型号。

产品型号 描述 SMD
MSK5972RH 1.5A 正可调电压LDO稳压器 5962-09213
VRG8601 1.5A 双通道正/负可调稳压器，通孔 5962-05219
VRG8602 1.5A 双通道正/负可调稳压器，表贴 5962-05219
VRG8607 1.5A 双通道正可调稳压器，通孔 5962-05219
VRG8608 1.5A 双通道正可调稳压器，表贴 5962-05219
VRG8660 1.5A 正可调稳压器 5962-09206

RH117
正可调稳压器

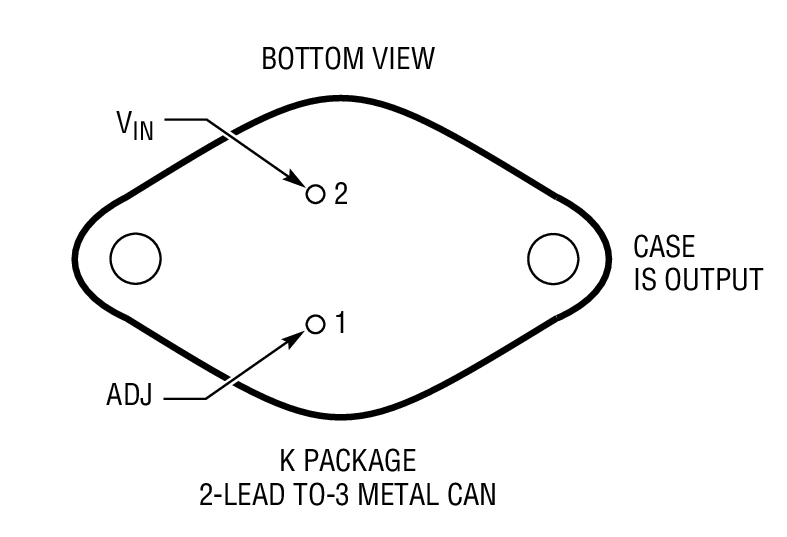

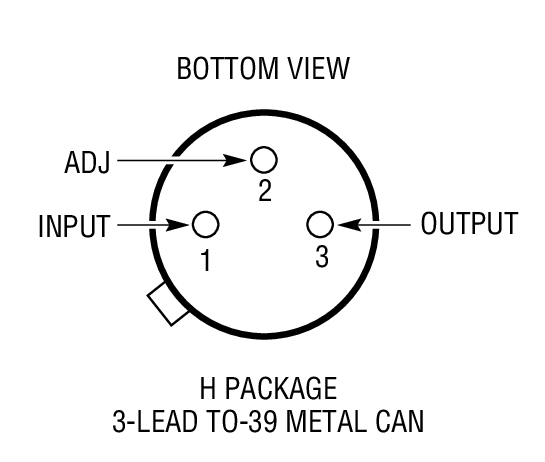

RH117 Application Circuit Product Package 1 Product Package 2
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 2

控制图纸 2

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

LTspice 1

LTspice中提供以下器件型号：

  • RH117H
  • RH117K
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
