MAX8764

高速、降压型控制器，带有精确限流，用于笔记本电脑

数据手册 (Rev. 0)

Viewing:

概述

超高效率

精确限流

Quick-PWM控制技术，具有100ns负载阶跃响应

在整个输入电源与负载范围内V_OUT精度保持为1%

1.8V/2.5V固定输出或1V至5.5V可调输出

2V至28V电池输入范围

200/300/450/600kHz开关频率

可调节的过压保护

可调节的欠压保护

1.7ms数字式软启动

驱动大功率同步整流FET

2V ±1%基准输出

电源就绪窗比较器

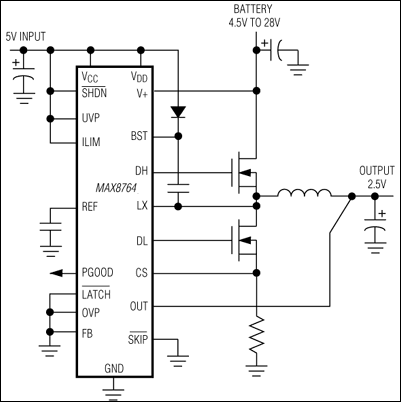

MAX8764是脉宽调制(PWM)控制器，提供高转换效率、出色的瞬态响应和高DC输出精度，用于对高压电池进行降压转换，为笔记本电脑的低压芯片组/RAM提供供电电源。

Maxim专有的Quick-PWM™快速瞬态响应、恒导通时间PWM控制技术可轻松实现较宽的输入/输出电压比，并能提供100ns的负载瞬态响应，同时保持相当稳定的开关频率。能够驱动大功率同步整流MOSFET，大大提高转换效率。通过与同步整流器串联的外部检流电阻提供精确的电流检测，以保证可靠的过载保护。此外，该控制器还能够利用同步整流器本身实现低精度电流检测，使功耗降至最低。关断模式下的高输出阻抗消除了负输出电压，省去输出端的肖特基二极管。

单级buck转换允许这些器件直接对高压电池进行降压转换，获得更高的转换效率。如果采用更高开关频率的两级转换结构(对5V系统电源，而不是电池电压降压)，可获得最小的物理尺寸。

MAX8764用于产生CPU核、电池组、DRAM或其它低压系统电源，电压可低至1V。该器件采用20引脚QSOP和薄型QFN封装，并具有可调节的过压和欠压保护。

如需了解精确限流的双路降压PWM控制器，请参考MAX8743的数据资料。MAX1714/MAX1715单路/双路PWM控制器与MAX8764相似，只是没有使用电流检测电阻。

应用
