MAX8753

TFT LCD DC-DC转换器，内置电荷泵

Viewing:

概述

3个集成的DC-DC转换器、1个LDO

1MHz电流模式PWM boost调节器

高达+13V的大功率主电源输出

电压精度±1%

高效率(90%)

双路电荷泵输出

正电荷泵无需外部二极管

高达+28V的正电荷泵输出

负电荷泵输出

300mA逻辑电源线性稳压器

+2.6V至+5.5V输入工作范围

0.8mA静态电流

内置上电顺序控制和软启动

热保护

28引脚、超薄TQFN封装(最大0.8mm)

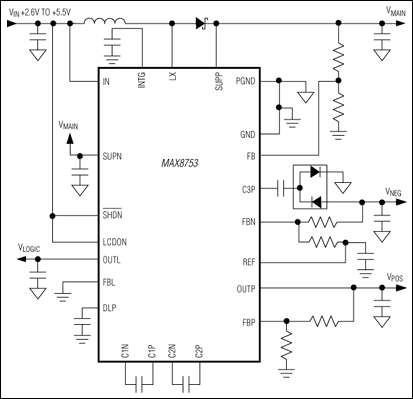

MAX8753四路输出DC-DC转换器可提供有源矩阵薄膜晶体管(TFT)、液晶显示器(LCD)所需的稳定电压。它包括一个大功率升压调节器(V_MAIN)、两路低功耗电荷泵(V_POS和V_NEG)、一路300mA低压差线性稳压器(V_LOGIC)。

升压型DC-DC转换器是高频(1MHz)电流模式调节器、内置功率MOSFET，允许使用超小型电感和陶瓷电容。提供快速脉冲负载瞬态响应，其自动脉冲跳过模式在较宽的负载电流范围内保持高效。+3.3V输入、1.5A限流条件下，允许+10V输出提供高于300mA的电流。

两路电荷泵分别产生正极性和负极性稳压输出。正电荷泵为三倍压电路，可接受高达+13V的输入电压，提供+28V、20mA输出，无需外部开关或二极管。负电荷泵利用外部二极管对最高+24V的输入电压进行反相转换，输出电流可达20mA。

逻辑电源线性稳压器将IC的+2.6V至+5.5V输入转换为稳定的+2.5V或可调输出。MAX8753采用28引脚薄型QFN封装，厚度仅0.8mm，适合超薄LCD面板设计。

应用
