MAX8720

动态可调、6位VID降压型控制器

动态可调、6位、VID兼容、降压型控制器，用于笔记本CPU供电

Viewing:

概述

Quick-PWM结构
整个电源和负载变化范围内±1%的V_OUT精度
6位板上DAC，带有输入多路复用器
精确可调节的V_OUT摆率控制
0.275V至1.850V输出调节范围
远端反馈和地检测
支持电压定位应用
2V至28V电池输入范围
200kHz/300kHz/550kHz/1000kHz开关频率
过压/欠压保护
驱动大的同步整流器FET
800µA (典型值) I_CC电源电流
10µA (典型值)关断电源电流
2V ±0.75%基准输出
转换期间PGOOD消隐

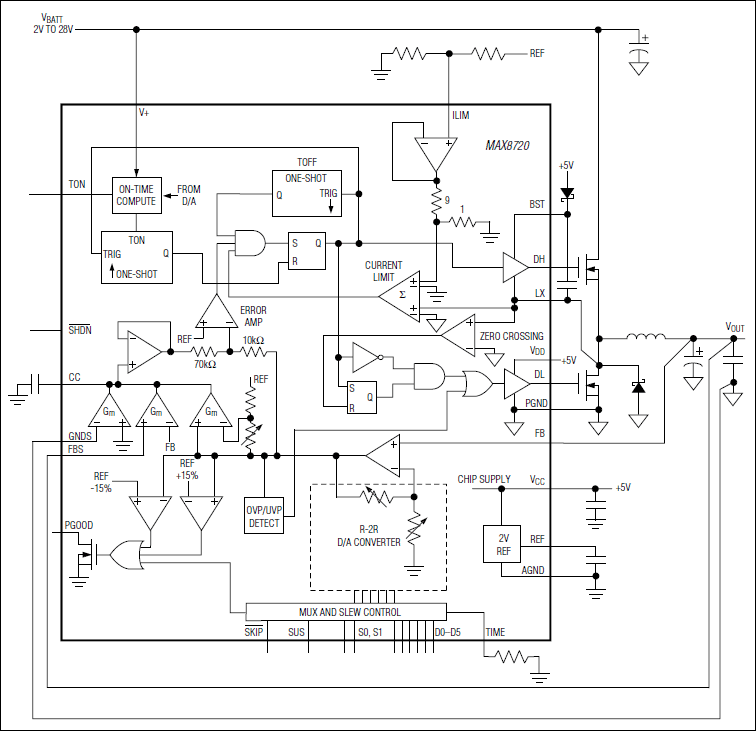

MAX8720降压型控制器设计用作笔记本电脑的CPU核DC-DC转换器。它具有一个动态可调节输出、超快速瞬态响应、高DC精度和最先进的CPU核电源所需要的高效率。Maxim专有的Quick-PWM™快速响应、恒定导通时间、PWM控制方案能够轻松处理宽范围的输入/输出电压比，在保持相对恒定的开关频率同时，能提供100ns的负载瞬态响应。

输出电压可以通过6位数模转换器(DAC)动态调节，范围是0.275V至1.850V，并以25mV为单位增量。MAX8720具有独立的四级逻辑输入，用来设置挂起电压(S0-S1)。精确的摆率控制能及时响应DAC的新设置，使流入和流出电池的浪涌电流降到最低。MAX8720的内部DAC同步到摆率时钟，对于更新的芯片组和操作系统具有挑战性的电源管理，能够改进工作特性，这些更新的芯片组和操作系统可能进行非完全模式转换。远端反馈和地检测输入能够轻松地对PCB引线的IR跌落进行补偿。

单级buck转换使这些器件能够以最高的效率直接对高电压电池降压。另外，更高开关频率下的两级转换(从5V的系统电源降压而不是从电池降压)能够实现尽可能小的物理尺寸。

MAX8720采用28引脚QSOP封装或36引脚6mm x 6mm薄型QFN封装。

应用

CPU核电源转换器
GPU核电源转换器
笔记本电脑和亚笔记本电脑

参考资料

数据手册 2

MAX8720: Dynamically Adjustable 6-Bit VID Step-Down Controller Data Sheet (Rev.2) 09/21/2005

MAX8720: 动态可调、6位VID降压型控制器 Data Sheet 01/01/1900

可靠性数据 1

MAX8720 Reliability Data 01/12/2023

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型	产品周期	描述
开关稳压器和控制器 1
MAX1718	量产	笔记本电脑CPU降压型控制器，用于Intel移动电压定位(IMVP-II)

评估套件

MAX8720评估套件

立即购买更多内容

特性和优点

高速、高精度、高效率

快速响应的Quick-PWM^™架构

输入电压范围：7V至24V

输出电压调节范围：0.275V至1.85V（6位DAC）

15A负载电流能力

精密可调的输出压摆控制

远程反馈和接地检测

300kHz开关频率

无电流检测电阻

转换期间的PGOOD消隐

过压/欠压保护

28引脚QSOP封装

薄型元件

装配完成且经过测试

产品详情

MAX8720评估套件（EV套件）演示了大功率、动态可调的笔记本CPU应用电路。该DC-DC转换器对高压电池和/或AC适配器进行降压，产生准确的低压CPU内核VCC轨。

MAX8720评估套件在7V至24V电池输入范围内提供0.275V至1.85V数字可调输出电压。其输出电流高达15A。该评估套件以300kHz的开关频率工作，并具有出色的线路和负载瞬态响应。

MAX8720具有独立的四电平逻辑输入，用于设置挂起电压(S0-S1)。精确的摆率控制可在新的DAC设置下“及时”介入，有效减少流入和流出电池的浪涌电流。

该评估套件是一款装配完成且经过测试的电路板。

应用

CPU内核电源转换器
GPU内核电源转换器
笔记本电脑和小型笔记本电脑
