MAX8707
多相、固定频率控制器，用于AMD Hammer CPU核电源
多相、固定频率控制器，用于AMD® Hammer CPU核供电
产品详情
- 3/4相交叉工作、固定频率控制器
- 在整个输入电源、负载和温度变化范围内保持±0.75%的VOUT精度
- 5位内置数/模转换器(DAC)，提供0.80V至1.55V输出调节
- 可调节的挂起电压输入
- 带有可调节增益和偏移的有源电压定位
- 精确的无损耗电流均衡
- 精确的衰减和电流限制
- 远端输出与地检测
- 输出摆率控制
- 电源就绪窗比较器
- 可选择的开关频率：200kHz/300kHz/600kHz
- 输出过压和欠压保护
- 热故障保护
- 2V ±0.7%基准输出
- 软启动和关断
MAX8707是多相(3/4相)交叉工作、固定频率、降压型控制器，用于AMD Hammer CPU核供电。多相交叉工作减少了输入电流纹波和输出电压波纹，同时简化了元件的选择和布局设计。MAX8707包含可调节增益和偏移的有源电压定位功能，降低了功耗和对大体积输出电容的要求。
MAX8707可以采有两种不同的笔记本CPU核供电方案:直接从电池降压或从+5V系统电源降压，产生核电压。一次变换方案允许这些器件直接从高电池电压降压，以达到尽可能高的效率；二次变换(从+5V的系统电源降压而不是从电池降压)方案能够工作在更高的开关频率，可获得最小的物理尺寸。
MAX8707采用专有的差分电流检测，可用于每一相的检测，包括第五路电流检测输入，用于精确的电压定位斜率和平均限流保护。MAX8707还有两个专用的输入，提供差分远端电压检测。
MAX8707有一个模拟输入用于设置挂起电压，摆率控制器用于VID码或挂起电压之间转换。这些控制器减小了开启和关断期间的转换摆率，提供具有最小输入浪涌电流的软启动，软关断功能保证没有负的输出下冲。MAX8707包含输出故障保护 ― 欠压、非闭锁过压和热过载保护 ― 以及一个独立的电压就绪输出(VROK)。

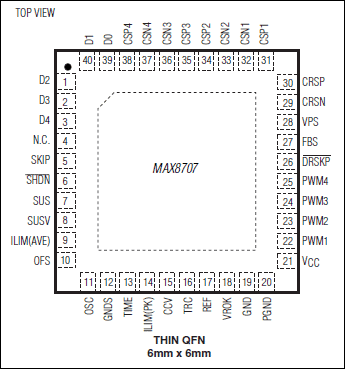

MAX8707提供可选择的开关频率，每相可选择200kHz、300kHz或600kHz的工作频率。MAX8707采用小尺寸、40引脚、6mm x 6mm薄型QFN封装。与其兼容的驱动器请参考MAX8702/MAX8703。
应用
- AMD Hammer台式计算机
- 多相CPU核电源
- 笔记本电脑与台式计算机
- 服务器
- 电压定位降压型转换器
