概览
优势和特点
- 输入电压范围：3.5V至25.4V，30VDC耐电压
- 2S电池97%峰值效率：9VIN/7.4VOUT/1.5AOUT
- 3S电池97%峰值效率：15VIN/12.6VOUT/2AOUT
- MAX77960B
- 100mA至3.15A可编程输入限流
- 100mA至3A可编程恒定电流充电
- MAX77961B
- 100mA至6.3A可编程输入限流
- 100mA至6A可编程恒定电流充电
- 远程差分电压检测
- 600kHz或1.2MHz开关频率选项
- 系统常开，包含智能电源选择器电源路径
- 充电安全定时器
- 裸片温度调节，包含热折返回路
- 输入电源管理，包括适应性输入限流(AICL)和输入电压调节
- 10mΩ（电池至系统开关），高达10A过电流阈值
- 反向降压模式5.1V/3A，支持USB OTG
- 包含NTC热敏电阻监测器，符合JEITA要求
- I2C或可编程电阻
- 4mm x 4mm、30引脚FC2QFN
产品详情
充电器，包含Smart Power Selector™，无需附加电感，可直接作为方向降压转换器使用，允许IC为USB on-the-go (OTG)配件供电。该器件集成低损耗电源开关，解决方案尺寸小巧，具有高效率、低发热和快速电池充电的特点。反向降压转换器支持真正的负载断开，且提供可调的输出限流保护。此器件高度灵活，可通过I2C配置编程，或通过电阻配置自动配置。
电池充电器包含Smart Power Selector，可以适应各种电池大小和系统负载。Smart Power Selector使得系统能在连接输入电源时平稳启动，即使电池深度放电（电池电量耗尽）或丢失。出于电池安全/认证原因，IC可配置为使充电保持禁用状态，且允许DC-DC来开关和调节SYS电压。之后，系统处理器可以根据需要使用I2C指令来使能充电。或者，IC可以配置为使其自动开始充电。
应用
- 通过USB Type-C供电的宽输入范围充电应用
- 2电池和3电池供电设备
- 智能手机、平板电脑和二合一笔记本电脑
- 医疗设备，健康和健身监测器
- 数码相机、数码摄像机和运动型摄像机
- 手持式计算机和终端
- 手持式无线电
- 电源工具
- 无人机
- 备用电池
- 无线扬声器
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

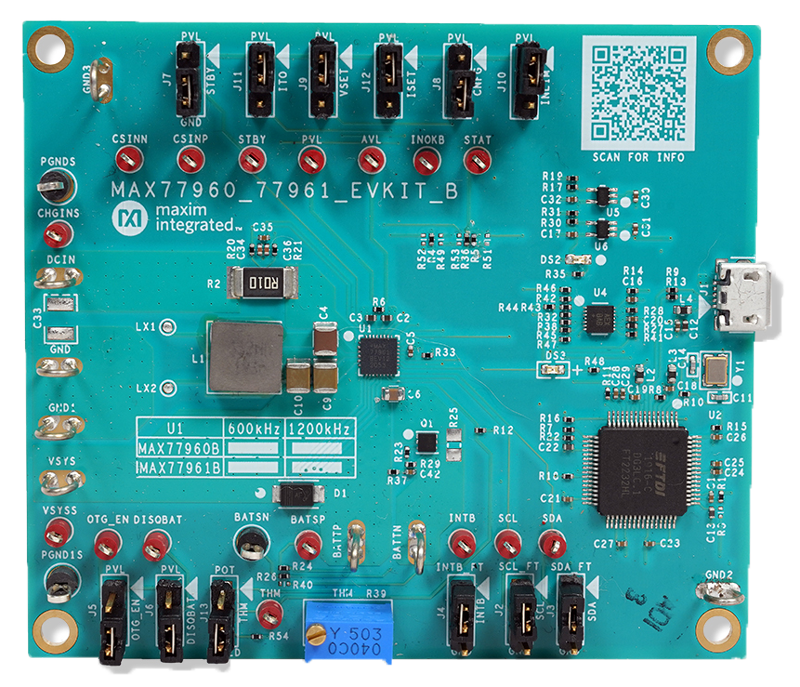

评估套件 (4)
