MAX77342

1.6A自适应DC-DC升压转换器，带有高边闪光灯驱动器

高效1.6A闪光灯驱动器，用于手机设计

Viewing:

概述

2.0V至5.5V工作电压范围
- 2.5V至5.5V可全功能工作
- 2.0V至2.5V数据不丢失
升压DC-DC转换器
- V_IN ≥ 3.0V和V_OUT ≤4.2V时，确保1.6A输出电流
- 自适应输出电压调节器确保最高系统效率高达90%输出
- 占空比低至3.125%
- 片上功率MOSFET和同步整流器
- 1MHz/2MHz/4MHz PWM开关频率
- 小型1µH电感
高边闪光灯/手电筒/指示灯LED电流调节器
- I²C可编程闪光灯输出电流(100mA至1600mA，步长100mA)
- I²C可编程手电筒输出电流(30mA至100mA，步长10mA)
- I²C可编程指示灯输出电流(1mA至16mA，步长1mA)
- 闪光灯模式下自适应调节电压(150mV典型值)
- 手电筒模式下低压差(100mV最大值)
I²C可编程闪光灯安全定时器
LED开路/短路检测
在Tx事件期间Tx Mask减小输出电流
过压保护
热关断保护
1µA关断电流
16焊球、0.5mm间距、2.065mm x 2.065mm WLP封装

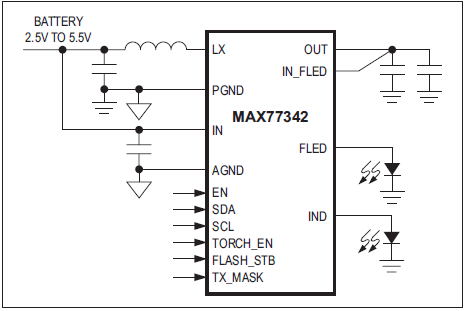

MAX77342为手机相机闪光灯提供高效解决方案，器件集成了1.6A PWM DC-DC升压转换器以及3个可编程高边、低压差LED电流调节器。I²C接口可灵活控制升压转换器、指示灯、救援灯、手电筒、闪光灯模式选择，以及闪光灯安全持续定时器设置。

器件工作电压低至2.5V，符合未来的电池技术需求。升压转换器具有内置开关MOSFET以及同步整流器，可提高工作效率并减少外部元件数量。3个高边、大电流调节器用于支持指示灯、救援灯、手电筒以及闪光灯模式。在闪光灯模式下可源出高达1600mA；在手电筒和救援灯模式下可源出100mA；指示灯模式下为16mA。自适应控制输出电压，在闪光灯模式下可升压至LED正向导通所需的电压。通过对升压比优化以及减小电流调节器损耗，该方法可减小IC功耗。在手电筒、救援灯以及指示灯模式下，电流调节器直接由IN供电，提供最高系统效率。

另外，器件带有低输入电压保护功能，在低电池电压条件下减小闪光灯电流，防止系统欠压锁定。其它特性包括：LED短路检测、过压和热关断保护、低功耗待机和关断模式。MAX77342采用16焊球、0.5mm间距WLP封装(2.065mm x 2.065mm)。
