MAX7034

量产

315MHz/434MHz ASK超外差接收器

300MHz至450MHz超外差ASK接收机，集成镜频抑制电路，工作温度高达+125°C

数据手册 (Rev. 3) 产品选型表

产品模型: 4

Viewing:

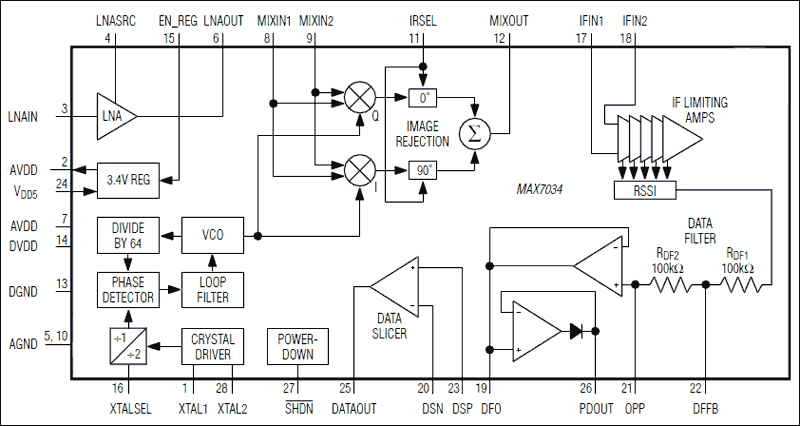

产品详情

优化于315MHz或433.92MHz频段
采用+5.0V单电源供电
可选择的镜频抑制中心频率
可选择x64或x32 f_LO/f_XTAL比
低工作电流(< 6.7mA)
< 3.0µA的低电流关断模式，有效节省功耗
250µs启动时间
内置44dB RF镜频抑制
工作温度范围内保持极高的接收灵敏度
-40°C至+125°C工作温度范围
通过AEC-Q100资质认证

参考资料

数据手册 1

MAX7034: 315MHz/434MHz ASK Superheterodyne Receiver Data Sheet (Rev.3) 04/17/2017

可靠性数据 1

MAX7034 Reliability Data 01/12/2023

技术文章 10

避免ISM-RF产品中的PCB布局“缺陷” 08/18/2011

RF和混合信号PCB的一般布局指南 12/14/2015

ISM RF产品的无线链路计算 04/08/2012

RF Basics Guide 04/12/2012

How to Optimize an ISM Radio Frequency (RF) System 10/01/2012

Crystal Calculations for ISM-RF Products 06/29/2012

Baseband Calculations for ISM-RF Receivers 06/20/2012

Squelch in ISM-RF Receivers 06/25/2012

Getting Started with a Radio Design 01/31/2013

Design a Crystal Oscillator to Match Your Application 09/18/2012

评估设计文件 1

MAX7034 Gerber File - Design Files 01/25/2023

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
MAX7034AUI+	Thin Shrink Small-Outline Package	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX7034AUI+T	Thin Shrink Small-Outline Package	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX7034AUI/V+	Thin Shrink Small-Outline Package	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX7034AUI/V+T	Thin Shrink Small-Outline Package	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN
未找到匹配项目
12月 11, 2018 - 1754N ASSEMBLY
		pcn_1754n
MAX7034AUI+	量产
MAX7034AUI+T	量产

这是最新版本的数据手册

硬件生态系统

部分模型	产品周期	描述
ISM RF发射器< 1GHz 2
MAX7044	量产	300MHz至450MHz、高效率、基于晶振的+13dBm ASK发送器
MAX1472	量产	300MHz至450MHz、低功耗、基于晶振的ASK发送器
ISM RF接收器< 1GHz 3
MAX1473	量产	315MHz/433MHz ASK超外差接收器，具有更宽的动态范围
MAX1470	量产	315MHz、低功耗、+3V、超外差接收器

量产

315MHz/433MHz ASK超外差接收器，带有AGC锁存

工具及仿真模型

设计工具 1

ISM-RF Baseband Calculator

评估套件

MAX7034评估板

立即购买更多内容

特性和优点

经过验证的电路板布局
经过验证的元器件清单
电路板上提供多个测试点
提供针对315MHz或433.92MHz优化的版本
频率带宽从300MHz至450MHz*可调
完全装配并经过测试
附加天线后可作为独立式接收器工作

产品详情

MAX7034评估板(EV kit)支持详细评估MAX7034超外差接收器。评估板支持测试器件RF性能，且无需附加支持电路。RF输入使用50Ω匹配网络和SMA连接器，便于连接测试设备。评估板也可直接连接到用户的嵌入式设计，便于数据编码。

MAX7034评估板有两种版本：315MHz和433.92MHz。针对这些频率优化无源补偿。可更改这些元件，从而工作在300MHz至450MHz RF频率。此外，通过更改另外3个元件，可在0至66kbps范围内调节接收数据率。

为方便部署到客户的设计，MAX7034评估板也具有经过验证的PCB板布局，很容易复制，加快上市时间。可从以下网址下载评估板Gerber文件：www.maximintegrated.com。

资料

MAX7034EVKIT Gerber Files
117.43K

MAX7034评估板

立即购买更多内容

特性和优点

经过验证的电路板布局
经过验证的元器件清单
电路板上提供多个测试点
提供针对315MHz或433.92MHz优化的版本
频率带宽从300MHz至450MHz*可调
完全装配并经过测试
附加天线后可作为独立式接收器工作

产品详情

MAX7034评估板(EV kit)支持详细评估MAX7034超外差接收器。评估板支持测试器件RF性能，且无需附加支持电路。RF输入使用50Ω匹配网络和SMA连接器，便于连接测试设备。评估板也可直接连接到用户的嵌入式设计，便于数据编码。

MAX7034评估板有两种版本：315MHz和433.92MHz。针对这些频率优化无源补偿。可更改这些元件，从而工作在300MHz至450MHz RF频率。此外，通过更改另外3个元件，可在0至66kbps范围内调节接收数据率。

为方便部署到客户的设计，MAX7034评估板也具有经过验证的PCB板布局，很容易复制，加快上市时间。可从以下网址下载评估板Gerber文件：www.maximintegrated.com。

资料

MAX7034EVKIT Gerber Files
117.43K

参考电路

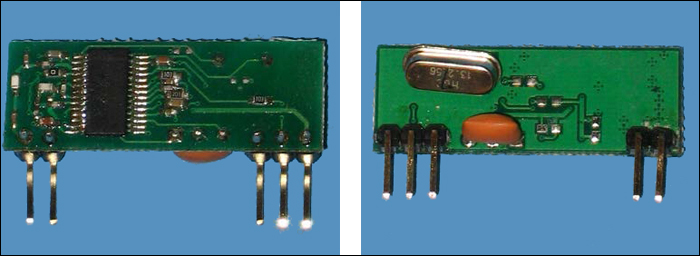

5390fig00

Tube Motor Receiver Reference Design

查看参考设计详情

特性和优点

Proven printed circuit board (PCB) layout
Proven component parts list

使用部分
