MAX7044

300MHz至450MHz、高效率、基于晶振的+13dBm ASK发送器

更多 showmore-icon

低功耗、300MHz至450MHz、基于晶体的ASK发送器，可提供+13dBm输出功率

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册 (Rev.5)

PDF

1月 1, 1900 ellipse 中文

MAX7044: 300MHz至450MHz、高效率、基于晶振的+13dBm ASK发送器 Data Sheet

(产品技术资料帮助）
打开PDF文件 external-link 1.00M
Documentation 查看所有文档
产品模型 2
特性
  • +2.1V至+3.6V单电源工作
  • OOK/ASK发送数据格式
  • 最高100kbps数据速率
  • 可向50Ω负载提供+13dBm输出功率
  • 7.7mA (典型)低工作电流*
  • 使用小型低成本晶体
  • 小巧的3mm x 3mm 8引脚SOT23封装
  • 快速启动振荡器：250µs启动时间
更多细节
show more Icon

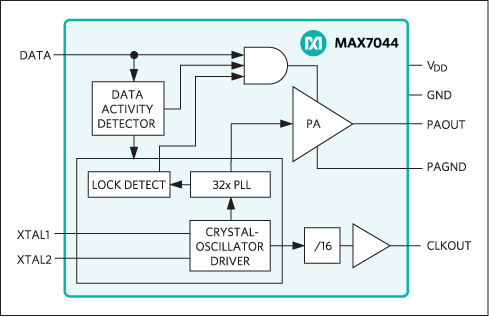

MAX7044以晶体为基准的锁相环(PLL) VHF/UHF发送器设计用于在300MHz至450MHz频率范围发送OOK/ASK数据。MAX7044支持高达100kbps的数据，可以向50Ω负载提供高达+13dBm的功率，同时在2.7V工作时仅消耗7.7mA电流。

MAX7044基于晶体的结构消除了基于SAW的发送器中存在的常见问题，提供更高的调制深度、更快的频率建立时间、更高的发送频率容差以及更低的温度相关性。MAX7044还具有更低的电源电压(+2.1V至+3.6V)。将MAX7044与MAX1470或者MAX1473超外差接收器配合使用，可获得更优异的接收性能。

简单的单输入数据接口，1/16晶振频率的缓冲时钟输出，这些特性使MAX7044与大多数微控制器或者跳码发生器兼容。

MAX7044采用8引脚SOT23封装，可工作在-40°C至+125°C汽车级温度范围。

应用

  • 车库开门器
  • 远端无线钥匙门禁(RKE)
  • 射频远端控制
  • 安全系统
  • 胎压监视(TPM)
  • 无线计算机外设
  • 无线游戏机控制台
  • 无线传感器
Show More Arrow image
file 查看数据手册 (Rev.5)
Documentation 查看所有文档
产品模型 2
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

MAX7044

文档

40
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 可靠性数据
  • 技术文章
  • 全部
    TickIcon
  • 英文
  • 中文
  • 日文
resetfilter

重置过滤器

数据手册

3

PDF Vector

PDF

更新 05/10/2017
英文

MAX7044: 300MHz to 450MHz High-Efficiency, Crystal-Based +13dBm ASK Transmitter Data Sheet (Rev.5)

打开PDF文件

redirect
1.00M
download

下载 PDF

PDF Vector

PDF

更新 01/01/1900
中文

MAX7044: 300MHz至450MHz、高效率、基于晶振的+13dBm ASK发送器 Data Sheet

打开PDF文件

redirect
1.00M
download

下载 PDF

PDF Vector

PDF

更新 08/25/2010
日文

MAX7044: 300MHz～450MHz、高効率、水晶ベース、+13dBm ASKトランスミッタ Data Sheet (Rev.3)

打开PDF文件

redirect
616.00K
download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 01/12/2023
英文
MAX7044 Reliability Data redirect icon

40.48K

download

下载 PDF

技术文章

36

PDF Vector

HTML

更新 04/12/2012
英文
RF Basics Guide redirect icon

PDF Vector

HTML

更新 09/18/2012
英文
Design a Crystal Oscillator to Match Your Application redirect icon

PDF Vector

HTML

更新 09/23/2008
英文
Small Antennas for 300MHz to 450MHz Transmitters redirect icon

PDF Vector

HTML

更新 01/07/2009
中文
用于300MHz至450MHz发送器的小型天线 redirect icon

PDF Vector

HTML

更新 02/24/2009
日文
300MHz～450MHzトランスミッタ用小型アンテナ redirect icon

PDF Vector

HTML

更新 04/12/2011
英文
Avoid PC-Layout \"Gotchas\" in ISM-RF Products redirect icon

PDF Vector

HTML

更新 08/18/2011
中文
避免ISM-RF产品中的PCB布局“缺陷” redirect icon

PDF Vector

HTML

更新 03/01/2007
英文
Radiated Power and Field Strength from UHF ISM Transmitters redirect icon

PDF Vector

HTML

更新 10/23/2007
中文
UHF ISM波段发射器的辐射功率和场强测试 redirect icon

PDF Vector

HTML

更新 07/26/2007
日文
UHF ISMトランスミッタの放射電力と電界強度 redirect icon

PDF Vector

HTML

更新 09/08/2005
英文
Power Amplifier Theory for High-Efficiency Low-Cost ISM-Band Transmitters redirect icon

PDF Vector

HTML

更新 04/26/2006
英文
FCC and ETSI Requirements for Short-Range UHF ASK-Modulated Transmitters redirect icon

PDF Vector

HTML

更新 07/06/2007
中文
高效率﹑低成本ISM频段发送器中的功放 redirect icon

PDF Vector

HTML

更新 10/31/2006
中文
FCC和ETSI对ASK调制、短距离UHF发送器的要求 redirect icon

PDF Vector

HTML

更新 09/11/2007
日文
高効率、低コストのISM帯域トランスミッタのためのパワーアンプ理論 redirect icon

PDF Vector

HTML

更新 07/09/2006
日文
短距離UHF ASK変調トランスミッタに関するFCCおよびETSIの要件 redirect icon

PDF Vector

HTML

更新 12/21/2004
英文
Matching Maxim's 300MHz to 450MHz Transmitters to Small Loop Antennas redirect icon

PDF Vector

HTML

更新 05/01/2008
中文
Maxim 300MHz至450MHz发送器到小环形天线的匹配网络 redirect icon

PDF Vector

HTML

更新 05/13/2005
日文
マキシムの300MHz～450MHzトランスミッタを小型ループアンテナにマッチング redirect icon

PDF Vector

HTML

更新 02/16/2005
英文
Requirements of Remote Keyless Entry (RKE) Systems redirect icon

PDF Vector

HTML

更新 06/28/2007
中文
遥控门禁(RKE)系统的设计要求 redirect icon

PDF Vector

HTML

更新 04/26/2005
日文
リモートキーレスエントリ(RKE)システムの要件 redirect icon

PDF Vector

HTML

更新 11/02/2011
英文
Radio Link-Budget Calculations for ISM-RF Products redirect icon

PDF Vector

HTML

更新 04/08/2012
中文
ISM RF产品的无线链路计算 redirect icon

PDF Vector

HTML

更新 04/03/2012
英文
Flexible Configuration of the MAX7060 ASK/FSK ISM-RF Transmitter redirect icon

PDF Vector

HTML

更新 06/10/2012
日文
柔軟性の高いASK/FSK ISM-RFトランスミッタMAX7060の設定 redirect icon

PDF Vector

HTML

更新 10/01/2012
英文
How to Optimize an ISM Radio Frequency (RF) System redirect icon

PDF Vector

HTML

更新 08/23/2011
英文
Adapting Low-Band ISM Transmitters for High-Band Operation redirect icon

PDF Vector

HTML

更新 03/01/2012
中文
改造低频ISM发送器使其支持高频应用 redirect icon

PDF Vector

HTML

更新 06/21/2012
日文
RFの基本 redirect icon

PDF Vector

HTML

更新 06/29/2012
英文
Crystal Calculations for ISM-RF Products redirect icon

PDF Vector

HTML

更新 09/14/2011
英文
PCBs Layout Guidelines for RF & Mixed-Signal redirect icon

PDF Vector

HTML

更新 12/14/2015
中文
RF和混合信号PCB的一般布局指南 redirect icon

PDF Vector

HTML

更新 02/02/2012
日文
RFおよびミックスドシグナルPCBレイアウトの一般的ガイドライン redirect icon

PDF Vector

HTML

更新 01/31/2013
英文
Getting Started with a Radio Design redirect icon

PDF Vector

HTML

更新 03/17/2013
日文
無線設計入門 redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

技术文档 19
show more Icon

数据手册 2

MAX7044: 300MHz to 450MHz High-Efficiency, Crystal-Based +13dBm ASK Transmitter Data Sheet (Rev.5)
MAX7044: 300MHz至450MHz、高效率、基于晶振的+13dBm ASK发送器 Data Sheet

可靠性数据 1

MAX7044 Reliability Data

技术文章 16

用于300MHz至450MHz发送器的小型天线
避免ISM-RF产品中的PCB布局“缺陷”
UHF ISM波段发射器的辐射功率和场强测试
高效率﹑低成本ISM频段发送器中的功放
FCC和ETSI对ASK调制、短距离UHF发送器的要求
Maxim 300MHz至450MHz发送器到小环形天线的匹配网络
遥控门禁(RKE)系统的设计要求
ISM RF产品的无线链路计算
改造低频ISM发送器使其支持高频应用
RF和混合信号PCB的一般布局指南
RF Basics Guide
Design a Crystal Oscillator to Match Your Application
Flexible Configuration of the MAX7060 ASK/FSK ISM-RF Transmitter
How to Optimize an ISM Radio Frequency (RF) System
Crystal Calculations for ISM-RF Products
Getting Started with a Radio Design

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
MAX7044AKA+ Small-Outline Transistor Package external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX7044AKA+T Small-Outline Transistor Package external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

11月 1, 2021

- 2209

ASSEMBLY

MAX7044AKA+

量产

MAX7044AKA+T

量产

pdf

pcn_2209

external-icon

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

11月 1, 2021

- 2209

arrow down

ASSEMBLY

MAX7044AKA+

量产

MAX7044AKA+T

量产

pdf

pcn_2209

external-icon

软件和型号相关生态系统

部分模型 产品周期 描述

ISM RF接收器< 1GHz1
MAX1473
popup image
Cart

量产

315MHz/433MHz ASK超外差接收器，具有更宽的动态范围

评估套件 1

MAX7044EVKIT

MAX7044评估板

zoom

MAX7044EVKIT

MAX7044评估板

download icon

下载

 print icon

打印
MAX7044EVKIT
MAX7044评估板

特性和优点

  • 经过验证的PCB布局
  • 经过验证的元件列表
  • 提供多个板上测试点
  • 提供针对315MHz或433.92MHz优化的版本
  • 300MHz至450MHz可调频率范围*
  • 完全安装并经过测试
  • 可作为电池供电的单机发送器
*需更换元件。
立即购买 更多内容

产品详情

MAX7044评估板(EV kit)可对MAX7044 ASK发送器进行详细评估。无需额外的支持电路即可测试MAX7044的RF性能。RF输出采用50Ω匹配网络和SMA连接器，便于与测试设备连接。极性反转SMA可连接至1/4波长天线。该评估板可直接与用户的嵌入式设计连接，便于数据解码。

MAX7044评估板提供两个版本：315MHz版和433.92MHz版。利用无源器件对这些频率进行优化。可方便地更换这些器件，使其工作在300MHz至450MHz的RF频率范围。

为便于客户设计，MAX7044评估板的PCB布局经过严格验证，可直接复制使用，以缩短产品的面市时间。该评估板的Gerber文件可从china.maximintegrated.com下载。

应用

  • 车库开门器
  • 远端无线钥匙门禁(RKE)
  • 射频远端控制
  • 安全系统
  • 胎压监视(TPM)
  • 无线计算机外设
  • 无线游戏机控制台
  • 无线传感器

资料

pdf icon

ZIP

MAX7044EVKIT Gerber File Download

82.07K

pdf icon

ZIP

MAX7044EVKIT Gerber File - Design Files Download

82.07K
