MAX5976A

2.7V至18V、7A、热插拔方案

更多 showmore-icon

业内首款完全集成的7A热插拔方案

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 2
特性
  • 2.7V至18V工作电压范围
  • 24mΩ内部功率MOSFET
  • 可提供7A负载电流
  • 无需检流电阻
  • ±10%断路器门限精度
  • 可调节断路器电流
  • 变速断路器响应
  • 热保护
  • 电源就绪和故障指示输出
  • 闭锁或自动重试选项
  • 驱动有效信号输入
  • 低电平有效和高电平有效使能
更多细节
show more Icon

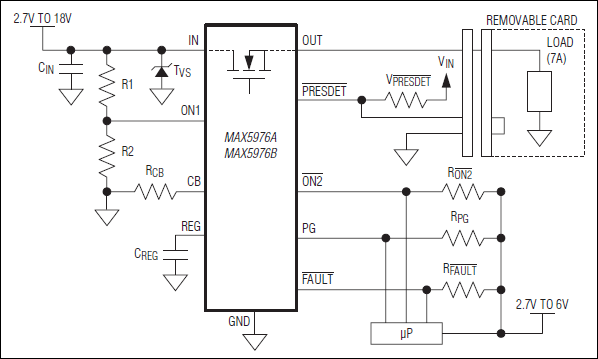

MAX5976A/MAX5976B为完全集成的解决方案,适用于需要在带电背板上安全插入、拔出电路板卡的热插拔应用。器件在单芯片封装内集成了热插拔控制器、24mΩ功率MOSFET以及电子断路器保护。IC设计用于2.7V至18V电源保护。

器件提供启动过程的浪涌电流控制和短路检测功能。正常工作期间,器件提供断路器保护,避免过载和短路条件下损坏器件。一旦负载电流超过断路器门限,断路器则断开负载和电源。器件经过工厂校准,以±10%精度提供精确的过流保护。发生故障期间,MAX5976A进入自动重试模式,而MAX5976B闭锁。两个版本均具有电阻可调的变速断路器门限和过热保护。其它特性包括电源就绪和故障指示输出。

IC采用16引脚、5mm × 5mm、TQFN-EP封装,工作在-40°C至+85°C温度范围。

应用

  • 磁盘驱动器供电
  • 工业
  • RAID系统
  • 服务器I/O卡
  • 存储器桥接
产品模型 2

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX5976AETE+
  • HTML
  • HTML
MAX5976AETE+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 20, 2016

- 1612

ASSEMBLY

MAX5976AETE+

量产

MAX5976AETE+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 20, 2016

- 1612

arrow down

ASSEMBLY

MAX5976AETE+

量产

MAX5976AETE+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX5976BEVKIT

MAX5976A和MAX5976B评估板

zoom

MAX5976BEVKIT

MAX5976A和MAX5976B评估板

MAX5976A和MAX5976B评估板

特性和优点

  • 2.7V至18V工作电压范围
  • 负载电流可配置到7A
  • 为输入、输出提供香蕉插孔
  • 可选择/配置断路器门限
  • 可选择/配置欠压锁定
  • 故障指示和电源就绪LED指示
  • 拨动开关和输入焊盘,用于使能输入
  • 经过验证的PCB布局
  • 完全安装并经过测试

产品详情

MAX5976B评估板(EV kit)提供经过验证的设计,用于评估内置7A MOSFET的热插拔控制器MAX5976B。评估板配置为电流高达7A的2.7V至18V热插拔应用,提供完全集成的解决方案。评估板采用5mm x 5mm x 0.8mm、16引脚、TQFN封装的MAX5976BETE+,是经过验证的4层PCB设计。

更换U1器件,评估板亦可用于评估MAX5976A。

应用

  • 磁盘驱动器供电
  • 工业
  • RAID系统
  • 服务器I/O卡
  • 存储器桥接
